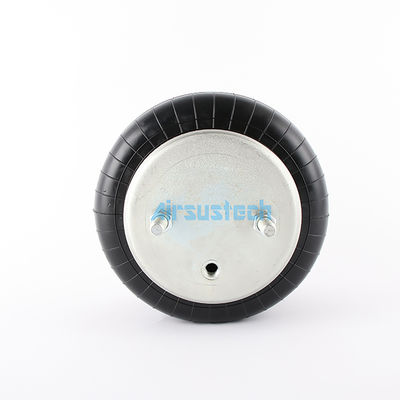

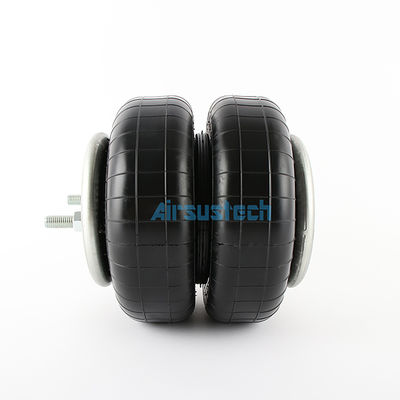

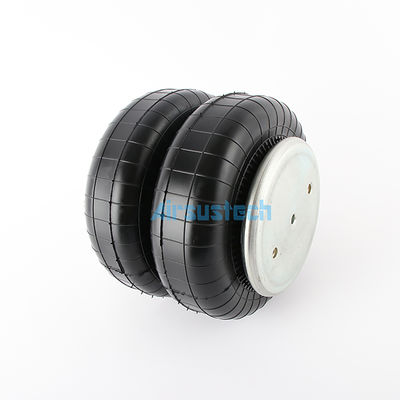

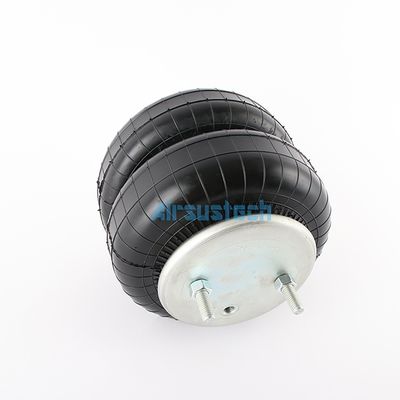

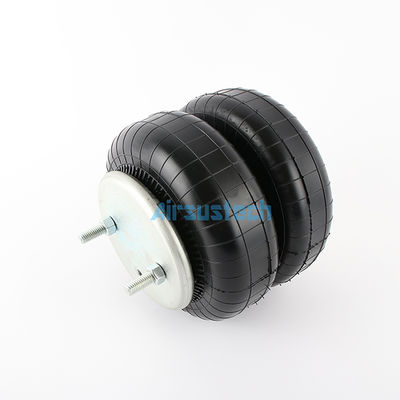

W01-358-6943 Vibration Table Triangle için Firestone Çemberli Endüstriyel Hava Baharı 6332 4426
Çapraz OEM NO.
Üçgen 6332
Üçgen 4426
Firestone W01-358-6943
Firestone W01 358 6943
Firestone W013586943
Contitech FD200 25 426
Contitech FD 200-25 426
Contitech FD200 25 426
Contitech 161332
Goodyear 2B9-250
Goodyear 2B9 250
Goodyear 578923206
Watson&Chalin AS-0041
Neway/SAF 90557237
Ridewell 1003586943C
Tuthill 6352
V-Steer II (Yüksek Çanta)
Van Raden
2B6943 Spesifikasyonlar ve Teknik Veriler
Fındık/ Kör fındık
Üst plaka vida dişleri: 2 x 1/2-13UNC
Üst kapak plakanın vida merkez mesafesi: 89 mm
Alt kapak plakanın vida dişleri: 2 x 3/8-16UNC
Alt kapak plakanın vida merkezi mesafesi:89mm
Hava deliği/hava girişi/hava montajı
Hava deliği/hava girişi: 1/4NPT
Hava girişi ve fıstık arasındaki merkez mesafesi: 44.5 mm
Kapak plaka
Üst plakanın çapı (genişliği): 160 mm
Alt kapağın çapı (genişliği): 160 mm
Maksimum yüksekliği: 325mm
Minimum yüksekliği: 79mm
Çalışma çarpısı:En az 79 mm en fazla 325 mm
Diğerleri
Çarpıcı blok/çarpıcı blok: Çarpıcı yok
Kemer halka/Kemer halka: bir parça
Min. basınç: 0 bar
Min. yüksekliğe geri dönüş gücü: ≤250N
Sıkıştırılmış plakalar ile toplam ağırlık: 3,5 kg
Titreme yalıtımı - dinamik karakteristik değerler
Tasarım Yüksekliği H: önerilen 254mm, minimum 230mm
| Basınç p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Güç ((Yük) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| Bahçe hızı [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| Doğal frekans [Hz] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
Pnömatik uygulama-statik özellik değerleri
Güç F[KN]
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Yükseklik H[mm] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
Diğer Üçgen Hava Bahçesi/Hava Şokları Türleri
| 6374/4474 |
6316/4327
|
6316/4364 |
| 6374/4468 |
6316/4343
|
6332/4427 |
|
6374/4467
|
6316/4334 |
6332/4463 |
|
6325/4504
|
6316/4363
|
6332/4429 |
|
6325/4505
|
6329/4321
|
6332/4507 |
|
6325/4362
|
6328/4371 |
6332/4511 |
|
6325/4320
|
6375/4514 |
6316/4363 |
|
6325/4504
|
6375/4480
|
6316/4472 |
|
6325/4450
|
6312
|
6316/4471 |
|
6325/4448
|
6412/4543
|
6316/4500 |
|
6325/4506
|
6412/4530
|
6316/4313 |
|
6325/4510
|
6392/4509
|
6316/4334 |
|
6395/4524
|
6364/4546
|
6316/4346 |
|
6325/4315
|
4757/4703
|
6334/4469 |
|
6392/4509
|
6334/4520
|
6334/4466 |
|
6392/4509
|
6334/4430
|
6334/4432 |
|
6332/4427
|
6334/4431
|
6319/4336 |
|
6332/4454
|
6334/4432
|
6316/4368 |
|
6332/4453
|
6334/4433
|
6316/4331 |
| 6316/4367 |
6316/4366
|
6316/4365 |
Titreşme Tablosunda Kullanılan Hava Baharı
Bir reçine işleme hattındaki musluk masasında hava yaylarını kullanmak çok yaygındır. titreşim masası yüksek frekans ve düşük amplituda durumunda çalışır.Yüksek frekanslı titreşimleri ve ses yalıtımını emmenin yanı sıra, hava yayı ayrıca kaldırma ve değişim fonksiyonuna sahiptir. ve titreşim tablosunun etkin ağırlığına göre, hava yaylarının sayısı değiştirilebilir.Vibratör masasının seri ekipmanında güvenilir bir değişkenlik ve çok yönlülük sağlar, ve aynı zamanda yapısal tasarımı optimize etmek.
