Ürün Tanımı

W01-358-0030 hava yayı, çeşitli araçlar için hava süspansiyon sistemlerinde kullanılan bir bileşendir.piyasadaki geniş yel süspansiyon sistemleri için yedek yaylar sunan. GUOMAT 2B6X6P06 W01-358-0030 özelliklerine başvurarak tasarlanmıştır ve eşsiz güvenilirlik sağlar.Yıkama makineleri dahil değildir. M6 kapak vidaları.

GUOMAT Numarası: 2B6X6P06

GUOMAT Numarası: 2B 6X6P06

GUOMAT Numarası: 2B6X6 P06

GUOMAT Numarası: 2B 6X6 P06

Firestone Numarası: W01-358-0030

Firestone Numarası: W01 358 0030

Firestone Numarası: W013580030

Firestone Numarası: WO1-358-0030

Firestone Numarası: WO1 358 0030

Firestone Numarası: WO13580030

W01-358-0030 Firestone Kauçuk Hava Bellow Teknik Veriler

Üst kapağın çapı: 114 mm

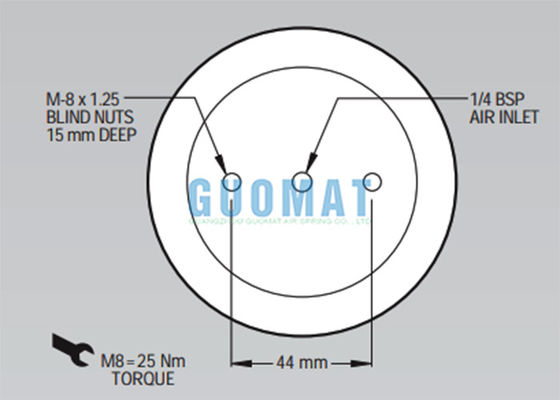

Hava deliği özellikleri: 1/4 BSP
Filtrelenmiş delik özellikleri: M-8x1.25
Üst kapağın iki iplikli deliği arasındaki merkez mesafe: 44mm
Alt kapağın çapı: 114 mm
Üst kapağın iki iplikli deliği arasındaki merkez mesafe: 44mm

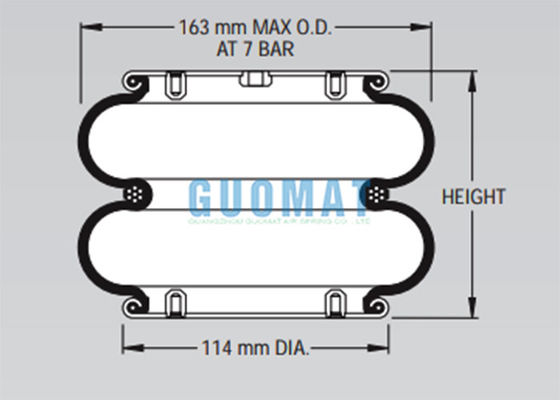

Lastik balonların en büyük dış çapı: 163mm
Maksimum yüksekliği: 177mm
Sıkıştırma yüksekliği: 72mm
Tasarım yüksekliği: 140 mm

Flanş halkası olan hava yayınının yerleştirilmesi

Bir flens halkası olan bir hava yayını kurmak için, çeşitli kaynaklardan toplanan bilgilere dayanarak aşağıdaki adımları izleyebilirsiniz:

Adım 1: Üst Kılıfı Bağlayın

Üst desteği 3/8 "-16 flange fındıkları kullanarak hava yayına bağlayın.

2. Adım: Alt Kılıfı Bağlayın

Dört tekerlekli araçlar için, sol alt destek 3/8 "-16 x 3/4" flange boult ile hava yayına bağlayın.3/8 "-16 x 2" flange hex bult kullanın ve açık ucunun alt koltuğa doğru uzanmasını sağlayın..

Adım 3: Aletleri yerleştirin

Dirseği üst koltuktaki büyük erişim deliğinden hava yayına yerleştirin. Turuncu iplik mühürleyiciyi bağlamak için havayı sıkıca sıkın.Bağlantıyı hava şişirme vanellerinin beklenen konumuna işaret edecek şekilde yerleştir..

Adım 4: Yüzüğü Güçlendirin

Yüzüğü, yuvarlak klem yayını veya klem yüzüğünü flens kuyruğundaki alana bağlayarak sabitleyin.

Adım 5: Montaj halkalarını sıkıştırın

Montaj halkasını sıkmak için çekiç ve bez gibi uygun aletler kullanın.

Bu adımları izleyerek, bir flens halkası ile bir hava yayını başarıyla monte edebilirsiniz.

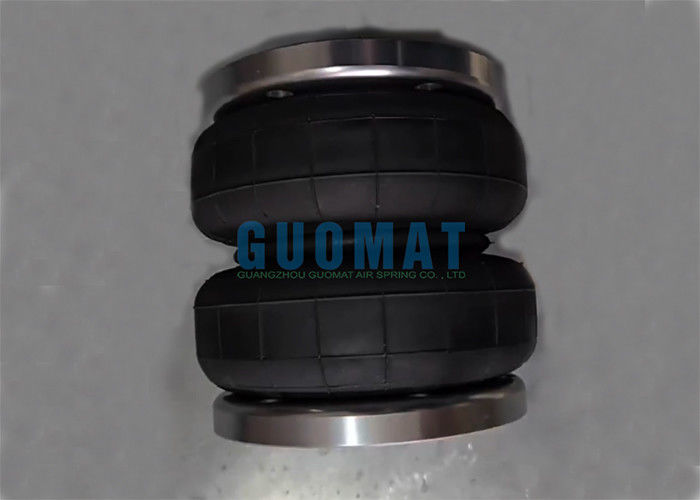

GUOMAT 2B6X6P06 Hava Baharı Gerçek Resimler
