| Menşe yeri: | Guangdong, Çin |
| Marka adı: | NORGREN |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | M/31123 |
| Min sipariş miktarı: | 6 ADET |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | 1000 ADET / Hafta |
| Yay Tipi: | Üçlü sarmal hava yastığı | Öğe: | Flanşlı Körük |
|---|---|---|---|
| Malzeme: | Kauçuk ve Çelik | fonksiyon: | Şoku Azalt |
| Net Ağırlık: | 6.9KG | Bağlantı noktası boyutu: | G1/2 |
| Evrişim sayısı: | 3 | Marka: | Norgren |
| Vurgulamak: | Üç Katmanlı Endüstriyel Hava Baharı,NORGREN M/31123 Endüstriyel hava yayı |
||

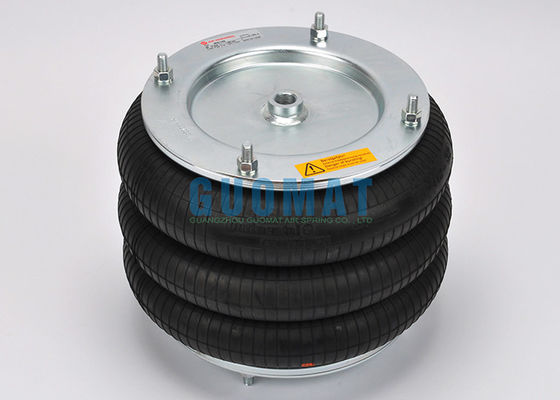

NORGREN M/31123 Üç Katmanlı Endüstriyel Hava Bahçesi 12 "x 3 Dunlop Hava Bellow Flange ile
Ürün Tanımı
Norgren M/31123 hava yayı, Norgren tarafından üretilen üçlü dalgalanmış hava yayıdır.santrifüjlerBu hava yayı, kısa darbe, yüksek güç uygulamaları için tasarlanmıştır ve yüksek derecede titreşim yalıtımı sağlar.Sürtünme olmadan çalışır ve bakım veya yağlama gerektirmez
|
Norgren |
M/31123 |
M 31123 |
M31123 |
|
Contitech |
FT 412-32 DS |
FT 412-32 |
FT412-32 |
|
Firestone |
W01-R58-4062 |
W01R584062 |
W01 R58 4062 |
|
Dunlop |
12'X3 |
SP1542 |
12X3 |
Norgren M/31123 Hava Bahçesinin Teknik Özellikleri ve Ayrıntıları
Şekil: 12 "x 3"
Fındık / Kör Fındık: Üst ve alt kapak plakaları 4pcs X M10 vidalara sahiptir
Gaz deliği / hava girişi: G1/2
Üst kapak plakanın çapı (genişliği): 260 mm
Alt kapak plakanın çapı (genişliği): 260 mm
vidalar arasındaki merkez mesafesi: 322 mm
Kauçuk çınarın en büyük çapı: 325 mm
Maksimum kurulum alanı:350mm
Üst ve alt levhaların malzemesi: Çelik
Kauçuk Bellows Stroke: 100mm-430mm
Pnömatik Uygulamalar - Statik Karakteristik Değerleri
Güç F [kN]
|
Basınç P |
Bar |
3 |
4 |
5 |
6 |
7 |
8 |
Cilt V[l] |
|
Yükseklik H |
350 |
9.8 |
13.2 |
16.7 |
20.5 |
24.3 |
28.4 |
17.2 |
|
300 |
12.3 |
16.5 |
20.8 |
25.3 |
29.9 |
34.7 |
15.3 |
|
|
250 |
14.4 |
19.3 |
24.2 |
29.4 |
34.5 |
39.9 |
12.9 |
|
|
200 |
16.4 |
22.0 |
27.7 |
33.5 |
39.4 |
45.6 |
10.0 |
|
|
150 |
18.8 |
25.1 |
31.4 |
37.8 |
44.2 |
50.7 |
7.2 |
İşte Norgren Hava Kaynaklarının Fonksiyonu Hakkında Bazı Ana Noktalar
Fonksiyon:Norgren ürünlerindeki hava yayı, özellikle 3/2 (üç yönlü, iki pozisyonlu) valf konfigürasyonlarında çalıştırmak için kullanılır.
Çalıştırma:Hava yayı çalıştırılması, valfın bir yay mekanizmasına hareket eden basınçlı hava kuvveti ile kontrol edildiği anlamına gelir.
Operasyon:Norgren hava yayı, basınçlı hava akışının çok yönlü bir şekilde kontrol edilmesini sağlar.
Malzemeler:Norgren hava yaylarının gövdesi tipik olarak alüminyum alaşımından yapılırken, elastomerler (kabuk bileşenleri) nitril kauçuktan yapılır.
Uygulamalar:Norgren hava yayları, endüstriyel basınçlı hava sistemlerinde yaygın olarak kullanılır.
Norgren M/31123'ün Gerçek Resimleri
