E-posta: linda@662n.com Cep: +8613924100039 (WhatsAPP)
Wechat: airspringG Skype: guomat
Menşe yeri: | Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | 230116-1 |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T / T, Western Union, paypal veya diğerleri |
Yetenek temini: | 1000pcs / hafta |
Malzeme: | Silgi | GUOMAT: | 230116-1 |
---|---|---|---|
Garanti: | 12 ay | Net ağırlık: | 1,0 kg |
Diğer adı: | Hava Yay İzolatörü | Basınç Yeteneği: | 0.2-0.8 M Pa |
Brüt ağırlık: | 1,5 KG | Flanş Halkası: | olmadan |
Bağlantı yöntemi: | Flanş Bağlantısı | ||
Vurgulamak: | 305mm Tek Katlı Körük,230116-1,V1B20 Katlı Lastik Körükler |

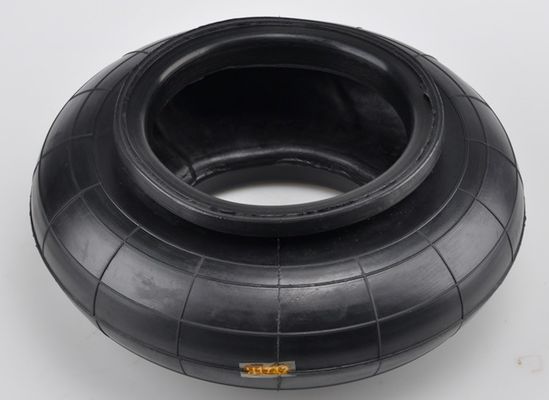

vibracoustic V1B20 Tek Kıvrımlı Hava Yay Kıvrımlı Kauçuk Körükler 230116-1 Maks Çap.305 mm
Guomat 230116-1 Endüstriyel Tek Kıvrımlı Hava Yayı Özellikler
Teknik veriler 1 Teknik veriler
Yükleme kapasitesi maks.1 Yük kapasitesi maks.(7 bar)
23.75 kN
Maks.Kaldırma basıncı 1 Maks.Kaldırma işlemleri için basınç
8.0 bar
Çap maks.1 çap maks.
305 mm
Gerekli alan 1 alan gereksinimi Ø
335 mm
Yükseklik max.1 Maks.Boy uzunluğu
175 mm
Yükseklik min.1 dakika.Boy uzunluğu
55 mm
Ağırlık 1 ağırlık
1,03 kg
Min.yükseklik 1 minimum yüksekliğe geri yükleme kuvveti
❶Somun / Kör Somun
Somunun Uzunluğu:25 mm
Üst Kapak Plakası Vida sayısı: 8 adet
Alt Kapak Plakası Vida sayısı : 8 adet
Üst Kapak Plakası Vida (Somun) Dişi : M10
Üst Kapak Plakasının Vida Merkez Mesafesi :
Alt Kapak Plakası Vida (Somun) Dişi : M10
Alt Kapak Plakasının Vida Merkez Mesafesi :
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı
Gaz Deliği / Hava girişi : G1/2
❸ Kapak Plakası
Üst Çap: 172 mm
Alt Kapak Plakası Çapı: 172 mm
❹Kauçuk Körükler
Kauçuk Körükler Doğal Çap : 150 mm
Kauçuk Körük Doğal Yükseklik :115 mm
❺ Tampon blok / Tampon blok
Tampon Bloğu Olmadan
❻ Kuşak Çember / Kuşak Yüzük
Kuşak Çembersiz
Endüstriyel Kıvrımlı Hava Yay Elemanının Bileşimi Aşağıdaki Yönlere Sahiptir
❶Somun / Kör Somun– Aynı zamanda Kapak Plakası grubunun kalıcı bir parçası.Cıvata montaj sistemine alternatif sunar.Demir plaka içinde kusurludur
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı – Lastik körüklere hava girişini sağlayan genellikle 1/4 NPT.
❸ Kapak plakası- Daha dayanıklı körük tasarımına ve fabrikadaki en büyük kalite kontrolüne kadar kıvrılmıştır.Sevkiyat öncesi sızıntı testinin %100'üne izin verir.
❹Kauçuk Körükler- Hava Körükleri dört katman malzeme içerir: bir iç katman, iki katmanlı kord takviyeli kumaşlar ve bir kapak.Doğal kauçuğun yapısı – 65F fonksiyonel özellikler sağlar.
❺ Tampon bloğu / Tampon bloğu - Yayda ani bir hava basıncı kaybı durumunda araca veya süspansiyona büyük zarar gelmesini önlemek için tasarlanmış katı kauçuk veya mühendislik plastik cihazı.
❻ Kuşak Çember / Kuşak Yüzük - Karmaşık tip yaylı körüklerin yanal stabilitesini sağlamak için kalıplanmış tel sargılı halka.
GUOMAT Hava Yayları, çelik yaylardan her zaman dört kat daha uzun olmak üzere en az iki kat daha uzun ömürlü olabilir!
çizimititreşimli V1B20:
