Menşe yeri: | Guangdong, Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | GF400/215-2 |
Min sipariş miktarı: | 1 PCS |
---|---|
Fiyat: | $79.9-89.9/pc |
Ambalaj bilgileri: | Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T/T, Western Union, L/C |
Yetenek temini: | 1000 ADET / Hafta |
Garanti: | 12 ay | Malzeme: | Lastik |
---|---|---|---|
Görev: | Şoku Azalt | Yay Tipi: | Çift Katlı Hava Yastığı |
Renk: | Siyah | Diğer İsim: | Süspansiyon Körüğü |
parça numarası: | GF400/215-2 | Evrişim sayısı: | 2 |
Vurgulamak: | 228mm Yükseklik Süspansiyon Hava Bahçesi,Pnömatik Bellows Taşınma Hava Baharı |

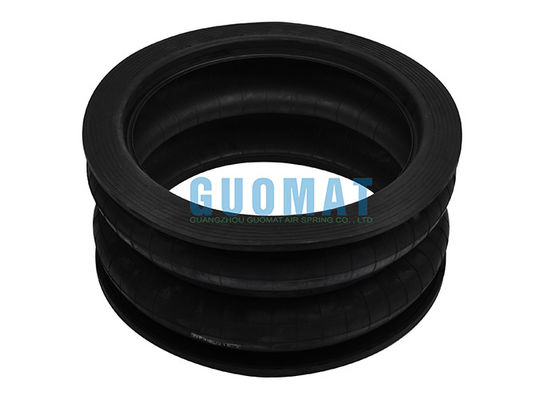

Doğal Kauçuk GF400/215-2 Süspansiyon Hava Bahçesi 228mm Tasarım yüksekliği Pnömatik Bellows Actuators
Ürün Tanımı
GF serisi hava yayları, endüstriyel makineler, otobüsler, kağıt işleme makineleri ve daha fazlası gibi çeşitli uygulamalarda kullanılan bir tür pnevmatik süspansiyon sistemidir.Bu hava yayları süspansiyonun yüksekliğini ve sertliğini ayarlamak için basınçlı hava kullanarak yastıklama ve destek sağlamak için tasarlanmıştır.
GF400/215-2 Ayrıntılı teknik parametreler
Şarkı kapsüllerinin sayısı 2'dir.
Tasarım çapı 400 mm
En fazla dış çapı 480 mm.
Ön ucunun dış çapı 480 mm'dir.
Tasarım yüksekliği 228 mm.
Tam vuruş 85-270 mm
Etkili alanı 1256.6cm.2
0.4-0.7MPa'daki taşıma kapasitesi 5026KG-8796KG'dir.
Kapak plaka/flanş halkası: Yok
Hava girişi: Hiçbiri
Vuruş: Yok
Kabuklu hava yayı
Kabuklu kauçuk hava yayının son yapısı bağlantı yöntemine göre üç kategoriye ayrılabilir:
1Sabit flens bağlantı tipi. Hava yayının her iki ucundaki kenar boyutları, balonların maksimum dış çapından eşit veya biraz daha küçüktür.Birkaç delik açın ve bağlantıyı bağlamak için flens halkaları ve uç plakaları kullanın;
2Döngü tipi flens bağlantısı tipinde, hava yayınının her iki ucunun kenar boyutları, balonların maksimum dış çapından çok daha küçüktür.ve bağlantıyı sabitlemek için özel bir flens halka ve sıradan bir uç plaka kullanılır;
3Kendini mühürleyen tip, flens bağlantısı gerekmez, uç plaka basılır ve otomatik olarak mühürlemek için basınçlı hava doldurulur.
Kauçuk hava yayının ucunun ve bağlantı plakanın flens mühürleme formları beş yapısal form içerir: LHF tipi, JBF tipi, GF tipi, HF tipi ve ZF tipi.
GF Tipi Hava Yayı
Bekar ve Evli |
GF40/60-1,GF120/102-1,GF320/120-1, |
Çifte Çaplı |
GF100/140-2,GF100/166-2,GF150/206-2,GF200/206-2,GF230/206-2,GF250/206-2 GF280/206-2,GF300/218-2,GF320/215-2,GF400/215-2,GF440/215-2,GF500/220-2 GF580/262-2 |
Üçlü Dönüşüm |
GF100/238-3,GF150/298-3,GF200/298-3,GF230/298-3,GF250/298-3 GF280/298-3,GF300/316-3,GF320/310-3,GF400/310-3,GF440/310-3 GF500/320-3, GF580/384-3 |
LHF Tipi Hava Baharı
Bekar ve Evli |
LHF230/120-1, LHF256/92-1 |
Çifte Çaplı |
LHF100/166-2,LHF150/212-2,LHF200/212-2,LHF230/218-2,LHF250/255-2 LHF250/218-2,LHF256/166-2,LHF280/218-2,LHF300/218-2,LHF320/186-2 LHF320/240-2,LHF340/226-2,LHF400/218-2,LHF440/218-2,LHF500/220-2 LHF580/262-2 |
Üçlü Dönüşüm |
LHF100/238-3,LHF150/304-3,LHF200/304-3,LHF230/316-3 LHF250/316-3, LHF280/316-3, LHF300/316-3, LHF320/350-3 LHF400/316-3, LHF440/316-3, LHF500/320-3, LHF580/384-3 |
