| Menşe yeri: | Guangdong, Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 120-17 |
| Min sipariş miktarı: | 6 ADET |
|---|---|
| Fiyat: | $59.9-69.9/pc |
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç duyduğu gibi |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T/T, Western Union, L/C |
| Yetenek temini: | 1000 ADET/HAFTA |
| kauçuk malzeme: | Yüksek Kaliteli Kauçuk | Üretici garantisi: | 1 yıl |
|---|---|---|---|
| paketleme: | karton/karton | gaz deliği: | G3/4 |
| yay tipi: | çift kıvrımlı | Körük Stili: | Endüstriyel Hava Yayı |
| Vida: | M8 | Minimum Basınç: | 0 çubuk |
| Vurgulamak: | Kauçuk Çift Kıvrımlı Hava Yayı,FD 120-17 Çift Kıvrımlı Körük |
||

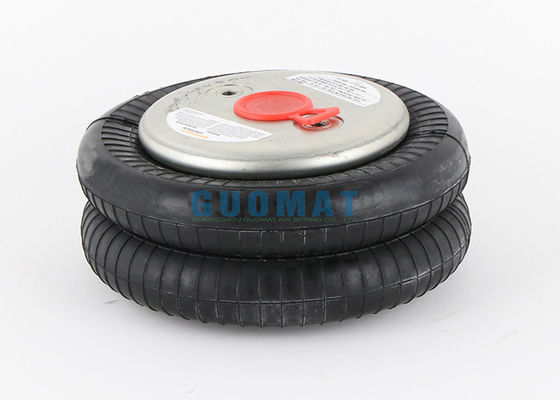

FD 120-17 CI Hava Girişi G3/4 Contitech Kauçuk Çift Katlı Hava Yayı
Ürün Açıklaması
OEM Parça Numarası
Contitech :FD 120-17 CI
2682 030000
Bosch :822419042
Dunlop(FR) :SO 8201
Festo: EB-215-155
| Çalışma sıcaklığı | -40°C ila +70°C |
| Arıza testi | ≥3 milyon |
| Üst Kapak Plaka Çapı | 135 mm |
| Alt Kapak Plakası Çapı | 135 mm |
| Gaz Deliği / Hava girişi | G3/4 |
| Kauçuk Körükler Doğal Çap | 189 mm |
| Sıkıştırılmış Yükseklik | 79mm |
| Tasarım Yüksekliği | 178mm-203mm |
| Üst Kapak Plakası Vida (Somun) Dişi | 2XM8X1.25 |
| Alt Kapak Plakası Vida (Somun) Dişi | 2XM8X1.25 |
| Üst Kapak Plakasının Vida Merkez Mesafesi | 70 mm |
| Alt Kapak Plakasının Vida Merkez Mesafesi | 70 mm |
M8=25Nm
G3/4=50Nm
| Min.basınç 0bar |
| Minimum Yüksekliğe Dönüş Kuvveti ≤200N |
| Sıkıştırılmış plakalarla toplam ağırlık 2,3 kg |
Titreşim izolasyonu-dinamik karakteristik değerler
|
Basınç P ［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
Kuvvet (Yük) ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
Yay Oranı ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
Doğal Frekans (HZ) |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
Basınç P |
[çubuk] |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
Yükseklik (mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
Operasyon
Esnek yapıları nedeniyle, hava körüklerinin montajı, normalde sert sabitleme ve kılavuzluk gerektiren ve yalnızca uç plakaların eksen konumunu sağlayan geleneksel pnömatik silindirlere göre daha az kritiktir ve 10 mm'ye kadar kaydırılabilir.
Basınçlı hava körüğü, kiralık direnç çizgisini takip ettiğinde. Bu nedenle açılı uygulamalarda montaj geometrisine dikkat edilmelidir.
Basınçsız hava körüğü şaşırtıcı derecede küçük alanlara sığdığında, özellikle garip şekilli veya çok ağır yükleri sıkıştırmak veya hareket ettirmek için kullanışlıdır.
Çalışma sırasında ünitenin "dipten çıkmasına" veya maksimum yüksekliğine ulaşmasına izin verilmemesi tavsiye edilir. Bunu sağlamak için çeşitli mekanik cihazlar kullanılabilir.
