Menşe yeri: | Guangdong, Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | FS 120-9 |
Min sipariş miktarı: | 6 ADET |
---|---|
Fiyat: | $49.9-59.9/pc |
Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç duyduğu gibi |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T/T, Western Union, L/C |
Yetenek temini: | 1000 ADET/HAFTA |
Tip: | Basın Kauçuk Hava Yayı | Malzeme: | Kauçuk + Çelik |
---|---|---|---|
Garanti: | 12 ay | ateş taşı: | W01-M58-6166 |
paket: | karton/karton | Paket boyutu: | 24*24*24 (cm) |
gaz deliği: | G1/4 | Contitech: | FS 120-9 |
Vurgulamak: | Endüstriyel Körük W01-M58-6166,Endüstriyel Körük Tek Körük,FS 120-9 Endüstriyel Körük |

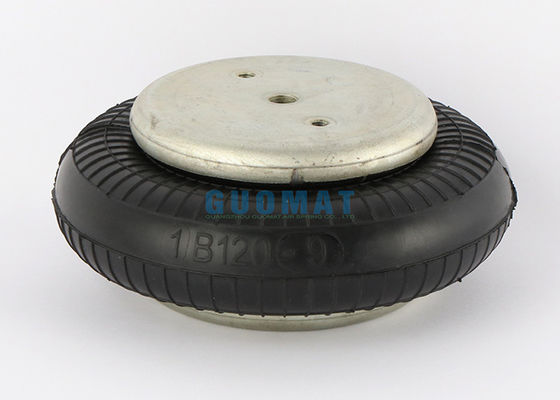

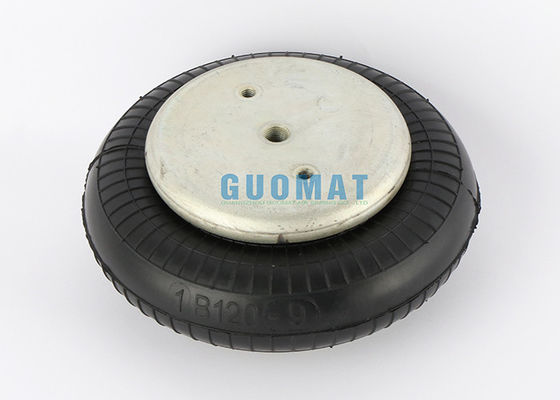

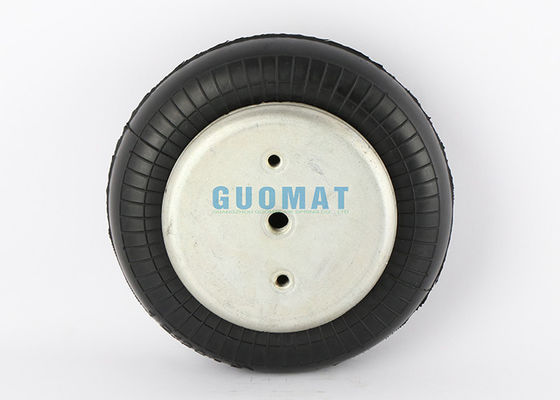

Firestone Endüstriyel Hava Yay Tedarikçisi W01-M58-6166 Tek Körük Hava Yastığı FS 120-9
Ürün Açıklaması
Öğe |
Kauçuk Körükler Endüstriyel Hava Yayı |
Malzeme |
Yüksek Kaliteli Kauçuk |
Garanti |
12 ay |
Şart |
Yepyeni |
İşlev |
Titreşimi Azalt |
Renk |
Siyah |
Teslimat süresi |
2-8 iş günü |
Çapraz Referans Numarası
Ateştaşı :W01-M58-6166
W01/M58/6166
W01M586166
Contitech:FS 120-9
fs 120-9
fs 120-9 ci
Dunlop(FR):8''x1 S08100
Bosch:822419008
Weforma:WBE 300-E2
FS 120-9 Teknik Verileri
Gaz Deliği/Hava girişi
Gaz Deliği: G1/4
Kapak plakası
Üst Kapak Plakası Çapı:135mm
Üst Kapak Plakasının Vida Merkez Mesafesi:70mm
Alt Kapak Plakası Çapı:135mm
Alt Kapak Plakasının Vida Merkez Mesafesi :70mm
Somun/Kör Somun
Üst Kapak Plakası Vida (Somun) Dişi:2XM8X1.25
Alt Kapak Plakası Vida (Somun) Diş:2XM8X1.25
M8=25Nm
Kauçuk Körük
Kauçuk Körük MAX Çapı:215mm
Çalışma İnme: MAX 115 mm ila MIN 50 mm
Maksimum Yükseklik:115mm
Minimum Yükseklik: 50mm
Sıkıştırma Yüksekliği: 65mm
115 mm Tasarım Yüksekliğinde Dinamik Özellikler
Gösterge Basıncı (BAR) | Yük (kN) | Yay Oranı(kN/m) | Doğal Frekans Hz |
3 | 4.16 | 132 | 2.80 |
4 | 5.73 | 169 | 2.71 |
5 | 7.26 | 207 | 2.67 |
6 | 8.98 | 247 | 2.62 |
7 | 10.55 | 285 | 2.59 |
Kuvvet Tablosu
Toplantı Yükseklik (mm) |
Ses @7 BAR (cm cm) |
EFF Alanı @7 BAR (santimetre2) |
kN Kuvveti | ||||
@3 ÇUBUK |
@4 ÇUBUK |
@5 ÇUBUK |
@6 ÇUBUK |
@7 ÇUBUK |
|||
130 | 2268 | 80 | 2.03 | 2.90 | 3.75 | 4.74 | 5.58 |
120 | 2167 | 103 | 2.76 | 3.86 | 4,95 | 6.14 | 7.18 |
110 | 2037 | 123 | 3.41 | 4.68 | 5.96 | 7.36 | 8.61 |
100 | 1898 | 140 | 3.92 | 5.34 | 6.78 | 8.36 | 9,78 |
90 | 1733 | 154 | 4.33 | 5.92 | 7,49 | 9.23 | 10.80 |
80 | 1568 | 166 | 4.64 | 6.39 | 8.08 | 9.94 | 11.62 |
70 | 1379 | 176 | 4.89 | 6.77 | 8.58 | 10.55 | 12.30 |
60 | 1198 | 184 | 5.09 | 7.05 | 8.97 | 11.03 | 12.85 |
Ambalaj Bilgileri
Net Ağırlık: 2KG
Paketleme Uzunluğu:24(cm)
Paket Genişliği:24(cm)
Ambalaj Yüksekliği: 24 (cm)
GUOMAT Numarası:1B120-9
Üretici Parça Numarası:FS 120-9 CI
Hava yayının ana işlevi nedir?Hangi şekillerde kullanılır?
Pnömatik yaylar, endüstriyel üretimde ve takım tezgahlarında sıklıkla kullanılan ekipmanlardır.
Hava yayının ana işlevi, sürtünme sırasında yayın neden olduğu titreşimi azaltmaktır.Bu titreşim olayları zamanında azaltılamaz veya giderilemezse, makineyi etkileyebilir ve makineye kolayca zarar verebilir.
Hava yaylarının geniş bir uygulama alanı vardır.Bazı makine ve ekipmanlarda, ekipman titreşimini azaltmak ve makinenin yüksek verimliliğini ve sorunsuz çalışmasını sağlamak için havalı yaylar kullanılır.
