| Menşe yeri: | Guangdong, Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 220-10 |
| Min sipariş miktarı: | 6 ADET |
|---|---|
| Fiyat: | $59.9-69.9/pc |
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç duyduğu gibi |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | 1000 ADET/HAFTA |
| Ürün adı: | Çift Kıvrımlı Hava Süspansiyon Yayı | Yay Malzemesi: | Kauçuk + Çelik |
|---|---|---|---|
| Garanti: | 1 yıl | yay tipi: | Havalandırmalı Tip |
| Kauçuk Maks Çapı: | 250 mm | Plaka Çapı: | 161 mm |
| Paket boyutu: | 24*24*24 cm | Gaz Deliği Tipi: | 1/4NPTF,G 3/4 |
| Vurgulamak: | 161 mm Çap Endüstriyel Körük,Endüstriyel Körük Tek Kıvrımlı,Contitech FS 200-10 Endüstriyel Körük |
||

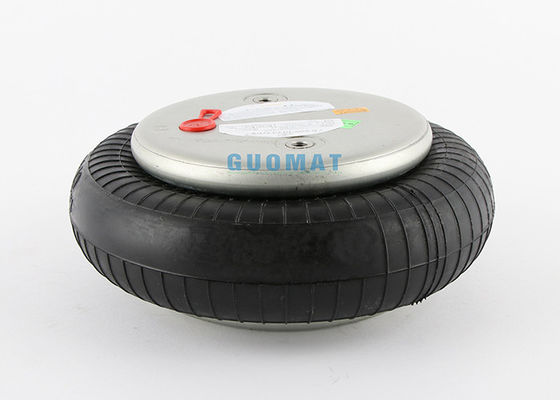

Contitech FS 200-10 CI Continental Körük Stili, Endüstriyel Tek Kıvrımlı Hava Yayı
Ürün özellikleri
FS 200-10 CI G1/4 G3/4 OS,Körük Tipi Endüstriyel Pnömatik Yay,Tek Kıvrımlı,200cm sq Efektif Aiea,89 mm Maks Strok,Kıvrımlı Boncuk Plakası,Dişi Montaj Dişleri
FS 200-10 Körük Teknik Verileri
FS 200-10 Ön Kapak Verileri
Üst Kapak Plakası Çapı: 161mm
Dişli Delik Mesafesi Arası: 89mm
Dişli Delik ve Hava Deliği Arası Mesafe: 38.1/44.5mm
Alt Kapak Plakası Çapı: 161mm
FS 200-10 Kör Somun
Üst Kapak Plakasındaki Vida (Somun):2XM8
Alt Kapak Plakasındaki Vida (Somun):2XM8
Vida (Somun) M8 Derinlik:15mm
M8=25Nm
FS200-10 Kauçuk Körükler
Kauçuk Körük MAX Çapı:250mm
FS200-10çalışma vuruşu
Çalışma İnme: 51mm ~ 140mm
Maksimum Yükseklik: 140mm
Minimum Yükseklik: 51mm
Sıkıştırılmış Yükseklik: 89mm
FS 200-10 Hava Giriş/Gaz Deliği
Hava Girişi/Gaz Deliği:G 1/4 G 3/4
G 1/4=25 Nm
G 3/4=25 Nm
Sipariş Bilgileri
| NUMARA. | Tip | Sipariş NO. |
| 1 | Kauçuk Körük | --- |
| 2 |
Üst plaka ve G3/4 hava girişi ile Giriş portu eksantrikliği 38,1 mm'dir |
--- |
| 3 |
Üst plakalı ve G1/4 hava girişli Giriş portu eksantrikliği 44,5 mm'dir |
--- |
| 4 | Üst plaka, tampon bloğu ve G1/4 girişi ile hava limanı,Giriş portu eksantrikliği 44,5 mm'dir |
--- |
| 5 | Paslanmaz çelik plakalı, G3/4 hava girişi ağız,Giriş portu eksantrikliği 38,1 mm'dir |
--- |
Teknik parametre
Min Basınç:0 bar
Minimum Yüksekliğe Geri Yükleme Gücü:≤ 200 N
Toplam Ağırlık (Kapak Plakası dahil):2,3 kg
Titreşim İzolasyon Uygulamaları - Dinamik Özdeğerler
Tasarım Yüksekliği Y: 110 mm önerilir, minimum 90 mm
| Basınç P [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Cilt V[l] |
| Kuvvet(Yük) F [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 |
| Yay Sertliği [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
| Doğal Frekans [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
Pnömatik uygulamalar - statik öz değerler
F kuvveti [KN]
| Basınç P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Cilt V ［I］ | |
| Yükseklik H ［mm］ | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
| 110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.6 | |
| 100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.4 | |
| 90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
| 80 | 7.6 | 10.2 | 13 | 15.7 | 18.2 | 20.6 | 1.9 | |
| 70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
| 60 | 8.5 | 11.3 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 | |
Contitech Kauçuk Hava Yayı Tanıtımı
Kauçuk hava yayı, kağıt yapım ekipmanları, deri makineleri, titreşimli masa, tekstil ekipmanları, madencilik, makine ve diğer sektörlerde yaygın olarak kullanılmaktadır.Endüstriyel ekipmanlarda kullanılan kauçuk havalı yaylar, kauçuk gövdelerinin katman sayısına göre kabaca tek katmanlı, çift katmanlı ve üç katmanlı havalı yaylara ayrılır.
Lastik hava yastığı çalıştığında, iç boşluk basınçlı hava sütunu oluşturmak için basınçlı hava ile doldurulur.Titreşim yükünün artmasıyla, yayın yüksekliği azalır, iç boşluğun hacmi azalır, yayın sertliği artar ve iç boşluk hava kolonunun etkin taşıma alanı artar ve yayın taşıma kapasitesi artar. bu zamanda artar.Titreşim yükü azaldığında yayın yüksekliği artar, iç boşluğun hacmi artar, yayın sertliği azalır, iç boşluk hava kolonunun etkin taşıma alanı azalır ve yayın taşıma kapasitesi azalır.Bu sayede havalı yayın efektif stroku içerisinde, havalı yayın yüksekliği, iç boşluk hacmi ve taşıma kapasitesi, titreşim yükünün artması ve azalması ile düzgün ve esnek bir aktarıma ve yüksek verimli kontrole sahiptir. genlik ve titreşim yükü oluşur.Yayın sertliği ve taşıma kapasitesi, şişirme miktarını artırarak veya azaltarak da ayarlanabilir ve otomatik ayar sağlamak için yardımcı bir hava odası da eklenebilir.
Ürün resmi
