| Menşe yeri: | Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 320124H-1 |
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T / T, Western Union, paypal veya diğerleri |
| Yetenek temini: | 1000pcs / hafta |
| Malzeme: | Alüminyum alaşım ve kauçuk | GUOMAT: | 320124H-1 |
|---|---|---|---|
| Garanti: | 12 ay | Net ağırlık: | 3,91 KG |
| Diğer adı: | Hava Yay İzolatörü | Basınç Yeteneği: | 0.2-0.8 M Pa |
| Brüt ağırlık: | 4,5 KG | Flanş Halkası: | İle |
| Bağlantı yöntemi: | Flanş Bağlantısı | ||
| Vurgulamak: | 320124H-1 süspansiyon hava yastıkları,10 Adet Somun süspansiyon hava yastıkları,Tek Kıvrımlı hava yastığı süspansiyonu |
||

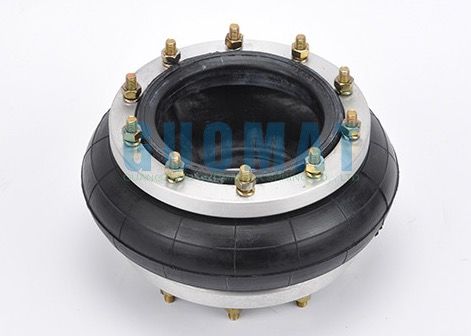

320124H-1 10 Adet Somunlu Konveyörler İçin Endüstriyel Hava Yaylı Tek Katlı Torbalar
Guomat 320124H-1Endüstriyel Tek Kıvrımlı Hava Yayı Özellikler
❶Somun / Kör Somun
Somunun Uzunluğu:25 mm
Üst Kapak Plakası Vida sayısı: 10 adet
Alt Kapak Plakası Vida sayısı : 10 adet
Üst Kapak Plakası Vida (Somun) Dişi : M10
Alt Kapak Plakası Vida (Somun) Dişi : M10
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı
Gaz Deliği / Hava girişi : G1/2
❸ Kapak Plakası
Üst Kapak Çapı: 235 mm
Alt Kapak Plakası Çapı: 235 mm
❹Kauçuk Körükler
Kauçuk Körüklerin Açılması:230mm
Kauçuk Körüklerin Geçiş Çapı:230mm
Kauçuk Körük MAX Çapı : 340 mm
Kauçuk Körük Doğal Yükseklik :124 mm
❺ Tampon blok / Tampon blok
Tampon Bloğu Olmadan
❻ Kuşak Çember / Kuşak Yüzük
Kuşak Çembersiz
320124H-1 havalı yayın teknik performans parametre listesi:
| Rulman yük Güç (kilogram) |
Enflasyon baskısı | 0,2 MPa | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | 0.8MPa | 0.7MPa Hacim(dm³) |
|---|---|---|---|---|---|---|---|---|---|
| Kurulum yüksekliği | |||||||||
| 60(mm) | 1168 | 1769 | 2371 | 2956 | 3575 | 4177 | 4778 | 3.13 | |
| 77(mm) | 1104 | 1660 | 2245 | 2810 | 3394 | 3960 | 4542 | 3.94 | |
| 94(mm) | 1021 | 1540 | 2067 | 2585 | 3121 | 3660 | 4195 | 4.79 | |
| 111(mm) | 921 | 1401 | 1861 | 2340 | 2837 | 3333 | 3829 | 5.54 | |
| 124(mm) | 798 | 1228 | 1647 | 2071 | 2520 | 2965 | 3428 | 6.13 | |
| 142(mm) | 657 | 1006 | 1367 | 1732 | 2098 | 2496 | 2903 | 6.90 | |
| 162(mm) | 514 | 797 | 1079 | 1380 | 1699 | 2035 | 2371 | 7.67 | |
| Tasarım yüksekliğinde sertlik ve frekans | Dikey sertlik (Kg/cm) | 215 | 298 | 359 | 439 | 537 | 616 | 704 | |
| Tasarım yüksekliğinde sertlik ve frekans | 垂直刚度Hz | 2.60 | 2.47 | 2.34 | 2.34 | 2.31 | 2.28 | 2.27 | |
| Tasarım yüksekliğinde sertlik ve frekans | 垂直刚度cpm | 156 | 148 | 140 | 140 | 139 | 137 | 136 |
Diğer tür hava yayları modelleri
| Modeller NO. | Yük | Tasarım H. | Min.H. | Güvenli Uzama | tam vuruş |
| 320124H-1 | 2965 | 90 | 52 | 142 | 90 |
| 280126H-1 | 2370 | 94 | 50 | 195 | 94 |
| 260135H-1 | 1670 | 159 | 55 | 155 | 159 |
| 215120H-1 | 1109 | 98 | 42 | 140 | 98 |
| 188102H-1A | 862 | 63 | 52 | 115 | 63 |
| 150076H-1 | 621 | 39 | 46 | 85 | 39 |
| 120060H-1 | 444 | 23 | 42 | 65 | 23 |
| 086060H-1 | 175 | 48 | 42 | 90 | 48 |
Endüstriyel Kıvrımlı Hava Yay Elemanının Bileşimi Aşağıdaki Yönlere Sahiptir
❶Somun / Kör Somun– Aynı zamanda Kapak Plakası grubunun kalıcı bir parçası.Cıvata montaj sistemine alternatif sunar.Demir plaka içinde kusurludur
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı – Lastik körüklere hava girişini sağlayan genellikle 1/4 NPT.
❸ Kapak plakası- Daha dayanıklı körük tasarımına ve fabrikadaki en büyük kalite kontrolüne kadar kıvrılmıştır.Sevkiyat öncesi sızıntı testinin %100'üne izin verir.
❹Kauçuk Körükler- Hava Körükleri dört katman malzeme içerir: bir iç katman, iki katmanlı kord takviyeli kumaşlar ve bir kapak.Doğal kauçuğun yapısı – 65F fonksiyonel özellikler sağlar.
❺ Tampon bloğu / Tampon bloğu - Yayda ani bir hava basıncı kaybı durumunda araca veya süspansiyona büyük zarar gelmesini önlemek için tasarlanmış katı kauçuk veya mühendislik plastik cihazı.
❻ Kuşak Çember / Kuşak Yüzük - Karmaşık tip yaylı körüklerin yanal stabilitesini sağlamak için kalıplanmış tel sargılı halka.
GUOMAT Hava Yayları, çelik yaylardan her zaman dört kat daha uzun olmak üzere en az iki kat daha uzun ömürlü olabilir!
