| Menşe yeri: | Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 1B1209S |
| Min sipariş miktarı: | Pazarlık |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T / T, Western Union, Paypal veya Diğerleri |
| Yetenek temini: | 1000pcs/hafta |
| Malzeme: | Kauçuk Çelik | ATEŞ TAŞI: | W01-M58-6175 |
|---|---|---|---|
| Garanti: | 12 ay | Ağırlık: | 1.6 KG |
| diğer adı: | Hava Yastığı Kiti | Basınç Yeteneği: | 0.2-0.8 M Pa |
| Vida: | 2XM8x1.25 | Hava girişi: | 3/4 |
| Vurgulamak: | kıvrımlı hava yayı,hava yardımcı yayları |
||

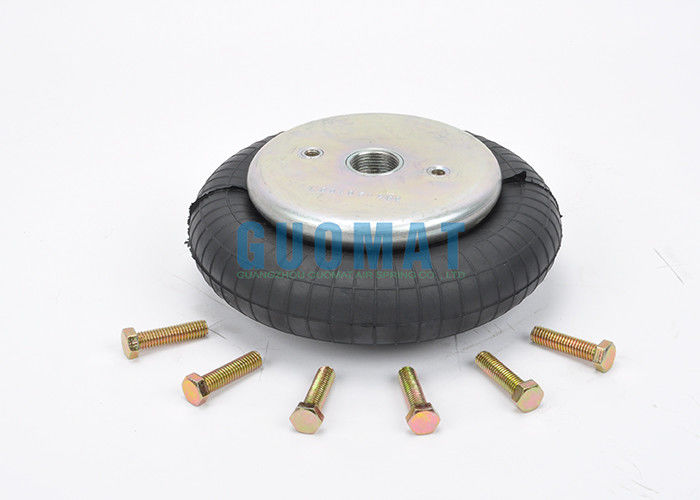

W01-M58-6175 Endüstriyel Hava Yastığı Kiti Stil 117 Yüksek Mukavemetli İnşaat İzolasyon Cihazı
1B120-9S Teknik Parametreler
❶ Somun / Kör Somun
Üst Kapak Plakası Vidası (Somun) Diş: 2 AdetXM8x1.25
Üst Kapak Plakasının Vida Merkezi Mesafesi: 70mm
Alt Kapak Plakası Vidası (Somun) Diş: 2 AdetXM8x1.25
Alt Kapak Plakasının Vida Merkezi Mesafesi: 70 mm
❷ Gaz Delik / Hava girişi / Hava Montaj
Gaz Deliği / Hava girişi: G 3/4
❸ Kapak Plakası
Üst Kapak Plakası Çapı (Genişlik): 135mm
Alt Kapak Plakası Çapı (Genişlik): 135mm
❹ Kauçuk Körükler
Kauçuk Körük MAX Çapı: 215 mm
Çalışma İnme: MIN 50 - MAX 115 MM
Block Tampon bloğu / Tampon bloğu
Tampon Bloğu Olmadan
❻ Kuşak Kasnağı / Kuşak Halkası
Kuşak Kasnağı ile: HİÇBİR Kuşak Kasnağı
GUOMAT: 1B1209S
OEM Orijinal Ekipman Üreticisi:
Style 117 Yüksek Mukavemetli Yapı
Kör somunlar, 1/4 BSP: W01-M58-6176, W01 M58 6176, W01M586176
Kör somunlar, 3/4 BSP: W01-M58-6175, W01 M58 6175, W01M586175
Havşa çelik boncuk halkaları
40 mm cıvata, somun ve rondelalar: SEE NOT BEl OW
HAVA GİRİŞİ 3/4 NPT:
Ateştaşı: W01-M58-6165, W01M586165, W01 M58 6165
Contitech :: FS 120-9, FS120-9; FS1209
Dunlop (FR): 8''x1 S08101
Bosch: 822419003
Festo: EB-215-80
Norgren: PM / 31081 (8x1)
Weforma: WBE 300-E1
Airtech: 140293
Airtech: 111003 / 1B-190FB:
Megatech: 1S120-9 3/4 M8
HAVA GİRİŞİ 1/4 NPT:
Ateştaşı: W01-M58-6166
Contitech: FS 120-9
Dunlop (FR): 8''x1 S08100
Bosch: 822419008
Weforma: WBE 300-E2
PNÖMATİK UYGULAMA - STATİK KARAKTERİSTİK DEĞERLER
| Kuvvet F [lbf] | |||||
| Basınç p [psi] | 40 | 60 | 80 | 100 | Vol. V [in.³] |
| H 4.50 inç / 114,3 MM | 728 | 1130 | 1570 | 1970 | 110 |
| Y 4.00 inç/101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H, 88,9 MM / 3.50 inç | 1050 | 1610 | 2240 | 2740 | 90 |
| Y: 76,2 MM / 3,00 inç | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2.50 inç / 63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
TİTREŞİM İZOLASYONU - DİNAMİK ÖZELLİKLER
| Basınç p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.³] | |
| Kuvvet (yük) F [lbf] | 801 | 1240 | 1,700 | 2130 | 2530 | 110 | |
| Yay oranı c [lbf / inç] | 709 | 949 | 1190 | 1430 | 1670 | 110 | |
| Doğal Frekans f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tasarım yüksekliği H: önerilen 4.33 inç, minimum 3.54 inç | |||||||
