| Menşe yeri: | China |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 250190CY-2 |
| Min sipariş miktarı: | 1pc |
|---|---|
| Ambalaj bilgileri: | strong carton box or as customers need |
| Teslim süresi: | 2-8 work days |
| Ödeme koşulları: | T/T, Western Union,Paypal or Others |
| Yetenek temini: | 1000pcs/week |
| Malzeme: | Alüminyum alaşım ve kauçuk | GUOMAT: | 250190CY-2 |
|---|---|---|---|
| Garanti: | 12 ay | Net ağırlık: | 5,35 KG |
| Diğer adı: | Hava Yay İzolatörü | Basınç Yeteneği: | 2-8 M Pa |
| Brüt ağırlık: | 6 kg | Flanş Halkası: | İle |
| Bağlantı yöntemi: | Flanş Bağlantısı | ||
| Vurgulamak: | air helper springs,air suspension parts |
||

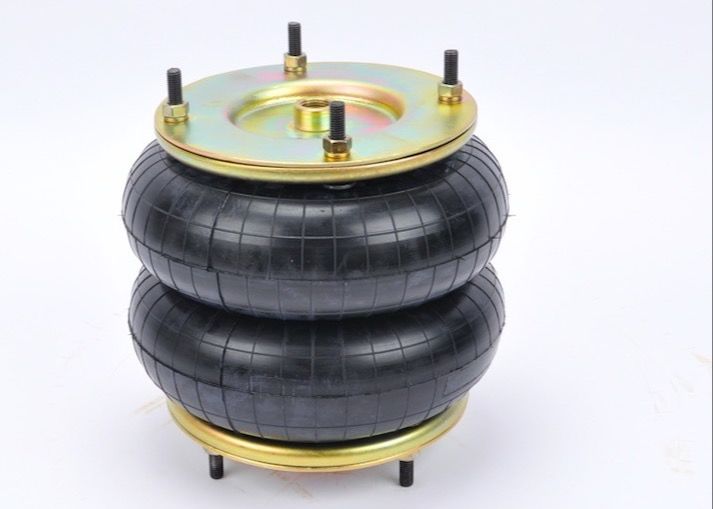

250190CY-2 Flanş Halkalı ve Plakalı Endüstriyel Çift Katlı Hava İzolatörü
Guomat 250190CY-2 Endüstriyel Çift Kıvrımlı Hava Yayı Özellikler
❶Somun / Kör Somun
Somunun Uzunluğu:25 mm
Üst Kapak Plakası Vida sayısı: 4 adet
Alt Kapak Plakası Vida sayısı : 4 adet
Üst Kapak Plakası Vida (Somun) Dişi : M10
Üst Kapak Plakasının Vida Merkez Mesafesi : 181 mm
Alt Kapak Plakası Vida (Somun) Dişi : M10
Alt Kapak Plakasının Vida Merkez Mesafesi : 181mm
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı
Gaz Deliği / Hava girişi : G1/2
❸ Kapak Plakası
Üst Kapak Çapı: 210 mm
Alt Kapak Çapı: 210 mm
❹Kauçuk Körükler
Kauçuk Körükler Doğal Çap : 250 mm
Kauçuk Körük Doğal Yükseklik :190 mm
❺ Tampon blok / Tampon blok
Tampon Bloğu Olmadan
❻ Kuşak Çember / Kuşak Yüzük
Kuşak Kasnağı ile: bir parça Kuşak Kasnağı
GUOMAT aşağıdakilere sahipCY tipi hava yayı:Tüm boyut birimleri mm'dir:
| modeli | yol |
0.7Mpa Maks. |
Kapasite |
0.7Mpa Sıklık |
gezi | Ağırlık | |||
| 0.2Mpa | 0.5Mpa | 0.7Mpa | Minimum yükseklik | Güvenli yükseklik | |||||
| 255322CY-3 | 200 | 270 | 118 | 400 | 7.25 | ||||
| 235210CY-2 | 180 | 260 | 60 | 240 | 5.3 | ||||
| 260230CY-2 | 170 | 290 | 374 | 1036 | 1506 | 1.78 | 90 | 263 | 5.65 |
| 250190CY-2 | 185 | 263 | 511 | 1275 | 1834 | 1.77 | 85 | 220 | 5.2 |
| 235162CY-2 | 180 | 250 | 540 | 1372 | 1943 | 1.8 | 80 | 183 | 5.1 |
| 260135CY-1 | 170 | 290 | 425 | 1150 | 1670 | 2.4 | 55 | 155 | 4.2 |
| 235150CY-1 | 180 | 255 | 441 | 1205 | 1740 | 2.29 | 65 | 172 | 4.4 |
| 235118CY-1 | 180 | 255 | 474 | 1185 | 1684 | 2.52 | 60 | 136 | 4.2 |
| 215120CY-1 | 139 | 233 | 287 | 760 | 1071 | 3.19 | 55 | 145 | 4.02 |
Endüstriyel Kıvrımlı Hava Yay Elemanının Bileşimi Aşağıdaki Yönlere Sahiptir
❶Somun / Kör Somun– Aynı zamanda Kapak Plakası grubunun kalıcı bir parçası.Cıvata montaj sistemine alternatif sunar.Demir plaka içinde kusurludur
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı – Lastik körüklere hava girişini sağlayan genellikle 1/4 NPT.
❸ Kapak plakası- Daha dayanıklı körük tasarımına ve fabrikadaki en büyük kalite kontrolüne kadar kıvrılmıştır.Sevkiyat öncesi sızıntı testinin %100'üne izin verir.
❹Kauçuk Körükler- Hava Körükleri dört katman malzeme içerir: bir iç katman, iki katmanlı kord takviyeli kumaşlar ve bir kapak.Doğal kauçuğun yapısı – 65F fonksiyonel özellikler sağlar.
❺ Tampon bloğu / Tampon bloğu - Yayda ani bir hava basıncı kaybı durumunda araca veya süspansiyona büyük zarar gelmesini önlemek için tasarlanmış katı kauçuk veya mühendislik plastik cihazı.
❻ Kuşak Çember / Kuşak Yüzük - Karmaşık tip yaylı körüklerin yanal stabilitesini sağlamak için kalıplanmış tel sargılı halka.
GUOMAT Hava Yayları, çelik yaylardan her zaman dört kat daha uzun olmak üzere en az iki kat daha uzun ömürlü olabilir!
| Flanş bağlantı tipi havalı yay modeli karşılaştırma tablosu | |||
| GUOMAT NO. | Contitech NO. | GUOMAT NO. | Contitech NO. |
| FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | FT2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
| FT22-6DICR | FT 22-6 DI CR | ||
| FT44-15DICR | FT 44-15 DI CR | ||
| FT76-20DICR | FT 76-20 DI CR | ||
| FT76-20DSCR | FT 76-20 DS CR | ||
| FT138-26DS | FT138-26 DS | ||
| FT210-32DS | FT 210-32 DS | ||
| FT412-32DS | FT 412-32 DS | ||
| FT614-36DS | FT 614-36 DS | ||
| FT816-40DS | FT 816-40 DS | ||
