Menşe yeri: | guangdong, Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | 2B14 383 |
Min sipariş miktarı: | 1ADET |
---|---|
Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaçları |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T / T, Western Union, Paypal veya Diğerleri |
Yetenek temini: | 1000pcs/hafta |
Malzeme: | Çelik kapak plakası, lastik körük | İyi yıl: | 2B14-383 / 2B14 383 |
---|---|---|---|
Contitech: | FD 530-35 530 / FD 53035 530 | ateş taşı: | W01-358-7557 / W01 358 7557 / W013587557 |
Gaz Deliği / Hava girişi: | G1 / 4 | Kapak Plakası Çapı (Genişlik): | 289 mm |
Sıkıştırılmış Yükseklik: | 104 mm / 4,1 inç | Sıkıştırılmış plakalarla toplam ağırlık: | 7,7 kg |
Vurgulamak: | convoluted air spring,air suspension parts |

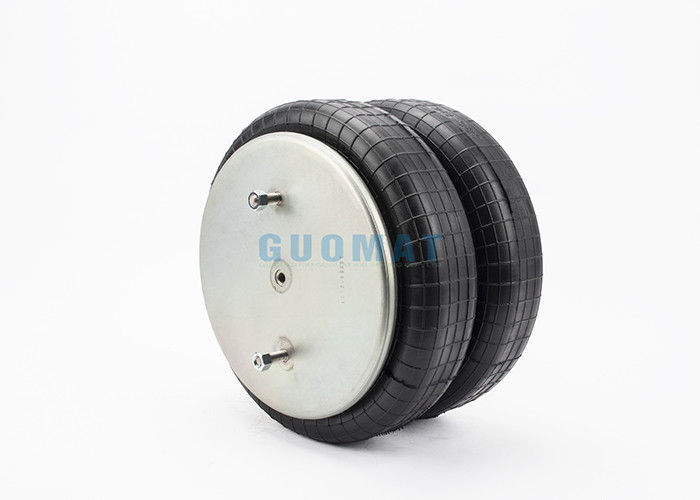

Hava Yaylı Yastık Goodyear 2B14-383 / 2B14 383 FD53035 530 Üçgen 6412/4530
Çapraz referans | Oem referans |
Firestone: W01-358-7557 / W01 358 7557 / W013587557 | Firestone Üst Plaka Numarası: 3187 |
Contitech: FD 530-35 530 / FD 53035 530 | Ateştaşı Piston Numarası: 3108 |
Goodyear: 2B14-383 / 2B14 383 | Firestone Körük Sayısı: 233-2 |
Goodyear Bellows: 578-92-3-356 / 578923356/578 92 3 356 | Reyco Numarası: 19983-01 |
Üçgen: 6412/4530 | Watson & Chalin #: AS-0089 |
Reyco: 19983-01 | Not: HS INDUSTRIES / LINK # 10316 |
Watson ve Chalin: AS-0089 | Parça numarası: W01-358-7557 |
(21AR, 74AR) | |
Histeer: 10316 | |
Twthill: 1998301 |
20 psig'de Yükleme Kapasitesi: 2.040 lbsf
60 psig'de Yükleme Kapasitesi: 6.120 lbsf
90 psig'de Yükleme Kapasitesi: 9.180 lbsf
Çalışma Sıcaklığı: 57Cº ila -54Cº
❶ Somun / Kör Somun
Üst Kapak Plakası Vidası (Somunu) Diş: 1 adet X M12X1.75
Üst Kapak Plakası Kombin Somunu: 1 adet X M18X1.5
Üst Kapak Plakasının Vida Merkez Mesafesi: 158 mm
Alt Kapak Plakası Vidası (Somunu) Diş: 2 adet X M12X1.75
Alt Kapak Plakasının Vida Merkez Mesafesi: 158 mm
Hole Gaz Deliği / Hava girişi / Havalandırma
Gaz Deliği / Hava girişi: 1 / 4NPT, Kombinasyon Saplaması / Hava Giriş Saplaması
Plate Kapak Plakası
Üst Kapak Plakası Çapı (Genişlik): 289 mm
Alt Kapak Plakası Çapı (Genişlik): 289 mm
Bel Kauçuk Körükler
Lastik Körükler MAX Çapı: 405 mm
Sıkıştırılmış Yükseklik: 104 mm / 4.1 inç
Maksimum Yükseklik: 391 mm
Çalışma Strok: 287mm
❺ Tampon bloğu / Tampon bloğu
Tampon Bloğu ile
Dle Kuşak Çember / Kuşak Halkası
Kuşaklı Çemberli: Bir Parça Kuşaklı Çember
Sıkıştırılmış plakalı toplam ağırlık 7.7 kg
Titreşim izolasyonu - dinamik karakteristik değerler
Dizayn yüksekliği H: önerilen 285 mm, minimum 265 mm
Basınç [bar] 345678 Vol V [l]
Talep üzerine ilave türler Kuvvet (Yük) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
Yay oranı [N / cm] 1770 2250 2700 3180 3640 4100
Doğal frekans [Hz] 1.5 1.5 1.5 1.4 1.4 1.4
Pnömatik uygulama - statik karakteristik değerler
F kuvveti [kN]
Basınç [bar] 345678 Vol. (L)
Yükseklik H [mm] 320 14,9 20,4 25,9 32,0 37,6 43,7 26,0
280 18,5 24,5 31,0 38,1 45,0 51,7 23,2
240 21,1 28,0 35,5 43,3 50,3 57,9 20,5
200 23,1 30,7 38,5 47,1 54,8 62,8 17,5
M160 24,8 33,1 41,3 50,4 58,4 67,2 14,1
120 26,2 34,8 43,4 52,9 61,5 70,6 10,8
GUOMAT'ın sahip olduğu diğer FD türleri:
GUOMAT NO. | Referans | Sipariş no. | Kuvvet (lbs) | Maksimum OD (in) | Tasarım yüksekliği (in) | Yükseklik | Narural sıklık [cpm] | ||
80 psi | 100 psi | Min | MAX | ||||||
FD 331 26 480 | FD 331-26 480 | 161030 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 514 | FD 331-26 514 | 161380 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 527 | FD 331-26 527 | 161381 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 541 | FD 331-26 541 | 161382 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 331 26 552 | FD 331-26 552 | 161383 | 5040 | 6300 | 13.5 | 10.5 | 4.1 | 14.3 | 90 |
FD 530 22 311 | FD 530-22 311 | 161326 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
FD 530 22 316 | FD 530-22 316 | 161327 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 321 | FD 530-22 321 | 161328 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 342 | FD 530-22 342 | 161329 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 345 | FD 530-22 345 | 161330 | 6530 | 8170 | 15 | 9.8 | 4.1 | 12.2 | 108 |
FD 530 22 374 | FD 530-22 374 | 161331 | 6530 | 8170 | 15 | 9.8 | 3.3 | 12.2 | 108 |
FD 530 30 449 | FD 530-30 449 | 161372 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
FD 530 30 451 | FD 530-30 451 | 161373 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
FD 530 30 518 | FD 530-30 518 | 161374 | 7480 | 9350 | 15.5 | 10.2 | 3.4 | 13.8 | 91 |
FD 530 30 519 | FD 530-30 519 | 161375 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
FD 530 30 532 | FD 530-30 532 | 161376 | 7480 | 9350 | 15.5 | 10.2 | 4.1 | 13.8 | 91 |
FD 530 35 528 | FD 530-35 528 | 161386 | 7930 | 9910 | 16 | 11 | 3 | 15.4 | 84 |
FD 530 35 530 | FD 530-35 530 | 161387 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
FD 530 35 543 | FD 530-35 543 | 161388 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
FD 530 35 544 | FD 530-35 544 | 161389 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
FD 530 35 545 | FD 530-35 545 | 161390 | 7930 | 9910 | 16 | 11 | 4.1 | 15.4 | 84 |
