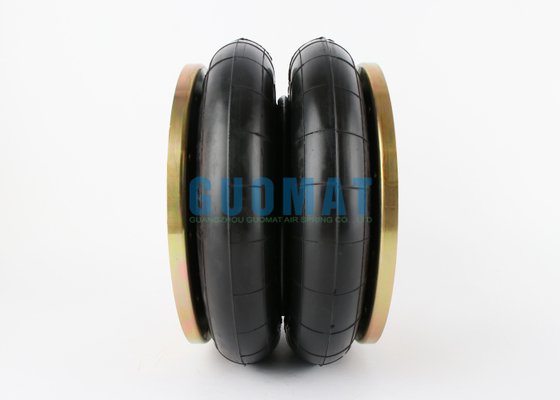

2H250180 Çifte Kaplı Hava Bahçesi 90587/245 Model Pnömatik Aktüatörlerin Değiştirilmesi

Ürün ayrıntıları:

Place of Origin:	GuangDong, China
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model Number:	2H250180

Ödeme & teslimat koşulları:

Minimum Order Quantity:	6pcs
Fiyat:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

İletişim

Detaylı ürün tanımı

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
Vurgulamak:	Çift Kıvrımlı hava yayı , garantili endüstriyel hava yayı , Pnömatik Aktüatörler yedek parçası

2H250180 Çifte Kaplı Hava Bahçesi 90587/245 Model Pnömatik Aktüatörlerin Değiştirilmesi

Ürün Özellikleri

Özellik	Değer
Malzeme	Kauçuk Bellow ve Çelik Flange Ring
Garanti	1 Yıllık Garanti
Görev	Şoku Azaltın
Kalite	% 100 test edildi
Örnek Kod	245
Türü	Flanş hava yayı
Kod No.	93740/90587
Çiviler	M 8 x 1.25

Ürün Tanımı

Marka: GUOMAT

GUOMAT Hava Baharı: 2H250180
GUOMAT Bellows NO.: 2B250
GUOMAT NO.: 2H250180 90587'e atıfta bulunur.
Çapraz numarası: 93740 P-irelli Hava Baharı

Pnömatik aktüatör özellikleri

Model: 245
Tip: F1
Yüksek sıcaklık kodu: 90587
PCD: 145mm
Maksimum aşırı doz: 270 mm
Yüksekliği: 310 mm.
Min. Yükseklik: 85 mm
Sertlik: 18.4 daN/mm
Bağlantı: Mermi Halkası Flanş bağlantısı

2H250180 Teknik veriler

Etkili çapı: 185mm
Sıkıştırılmış Yükseklik: 84mm
Yüksekliği: 206 mm.
Doğal Yükseklik: 180mm
Hız: 122mm
Üst kapak plaka çapı: 183 mm
En fazla dış çapı: 270mm (0.7Mpa)
Çubukların merkez mesafesi: 145mm
Çubuk miktarı: 8pcs-M10

Taşıma Kapasitesi

Kurulum (mm)	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa	0,7MPa (dm3) haciminde
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

Tasarım yüksekliğinde sertlik ve sıklık

Parametreler	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
Dikey Sertlik (Kg/cm)	101	120	150	184	212	231	257
Doğal Frekans (HZ)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

Süspansiyon olarak uygulanır - Çift Kavşaklı Tip

Modelle	Standart NO.	Yüksek temp NO.	Bağlantı	Max.OD mm	Min.H mm	Max.H mm	Statik H mm	Etki Alanı cm2	Sertlik daN/mm
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 BR	89457	-	F2	380	80	290	180	680	33.9
21A BR	97300	-	F2	435	85	315	190	785	33.7
21B BR	92154	-	F2	440	85	385	200	850	38
28 BR	92527	-	F2	445	80	310	185	1015	78.6
28 B	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
