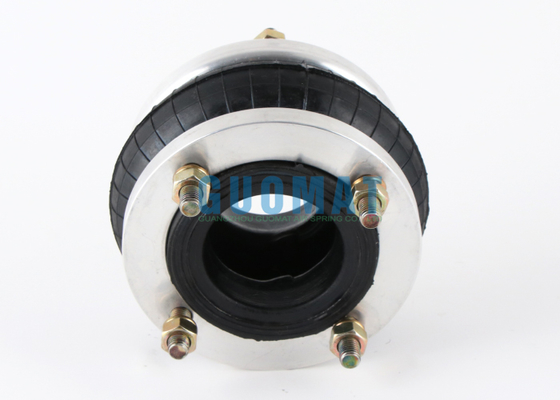

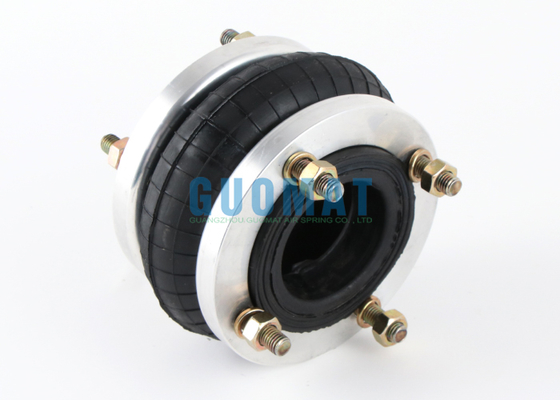

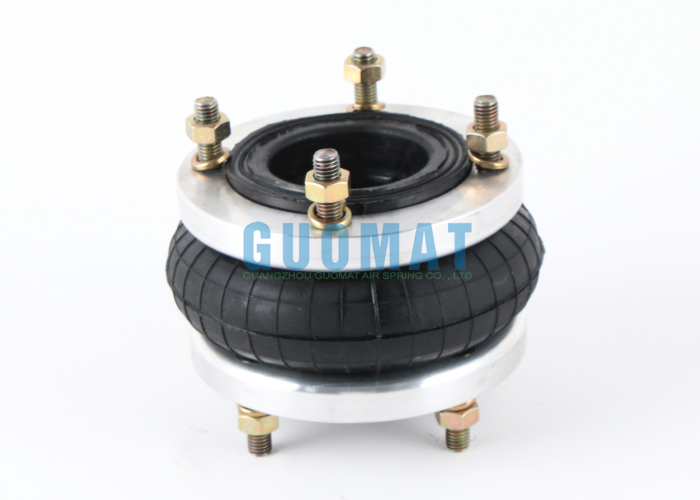

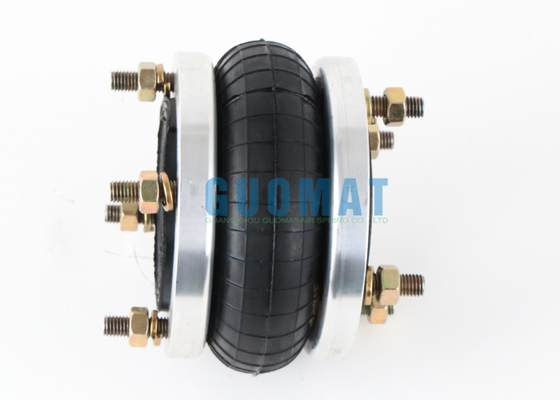

1H150076 Tek Katlı, Kıvrımlı Tip Hava Yayı 76mm Kauçuk Hava Körüğü Flanşlı

Ürün ayrıntıları:

Place of Origin:	GuangDong, China
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model Number:	1H150076

Ödeme & teslimat koşulları:

Minimum Order Quantity:	6PCS
Fiyat:	$59.9-69.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	L/C, T/T, Western Union
Supply Ability:	1000pcs/week

İletişim

Detaylı ürün tanımı

Item Name:	Single Convoluted Air Spring	Sale-After:	12Months
Package:	Strong Brown Carton Box	Condition:	100% Brand-new
Spring Type:	Gas Type	Flange:	With
Design Height:	76mm	Stroke:	45mm-95mm

1H150076 Tek Katlı Tip Hava Yayı 76mm Kauçuk Hava Balonu Flanşlı

Ürün Detayları

Ürün Adı: Tek Katlı Hava Yayı
Marka: GUOMAT
Model No.: 1H150076
Garanti: 1 Yıl
Malzeme: Kauçuk ve Çelik

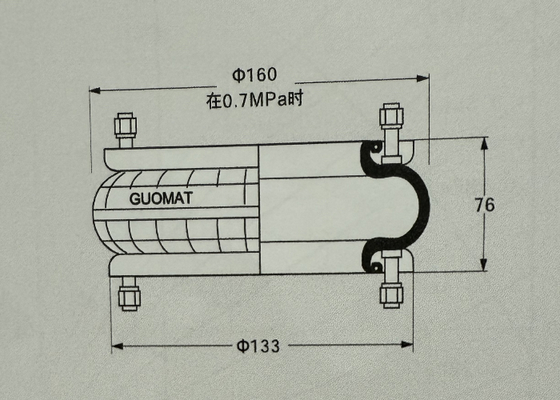

1H150076 Teknik Parametre
1. Üst Kapak Plaka Çapı:133mm
2. Alt Kapak Plaka Çapı:133mm

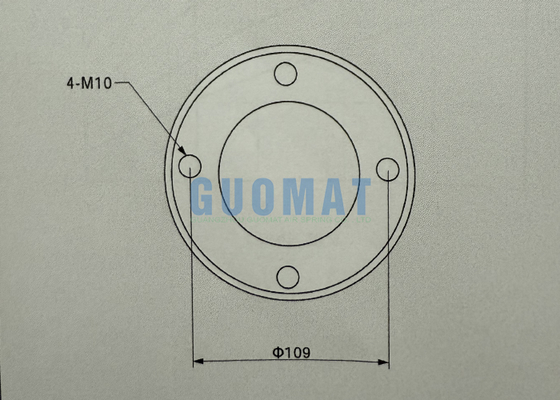

3. Üst Kapak Plakasının Somunu(Vidası):4 adetxM10
4. Alt Kapak Plakasının Somunu(Vidası):4 adetxM10
5. Somunlar Arası Merkez Mesafesi:109mm
6. Kauçuk Körükler:MAKS Çap:160mm
7. Çalışma Mesafesi:MAKS 95mm - MİN 45mm
8. Maksimum Yükseklik:95mm
9. Minimum Yükseklik:45mm
8. Strok Yüksekliği:50mm
10. Yay Doğal Yüksekliği:76mm
11. Parça Ağırlığı:1.4KG

Taşıma Kapasitesi	Şişirme Basıncı		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa
	Montaj Yüksekliği
	45	(mm)	436	579	718	860	1008
	55	(mm)	299	428	57	700	830
	65	(mm)	226	335	451	565	670
	75	(mm)	164	258	344	435	526
	85	(mm)	122	190	254	330	399
	95	(mm)	58	94	133	174	220
Tasarım yüksekliğindeki sertlik ve frekans	Dikey Sertlik	(Kg/cm)	107	150	187	231	265
	Doğal frekans	Hz	4.05	3.82	3.69	3.65	3.55
	Doğal frekans	cpm	243	229	221	219	213

Taşıma Kapasitesi	Şişirme Basıncı		0.7Mpa	0.8Mpa	0.7Mpa Hacim(dm³)
	Montaj Yüksekliği
	45	(mm)	1155	1301	0.37
	55	(mm)	963	1088	0.46
	65	(mm)	782	906	0.57
	75	(mm)	621	720	0.67
	85	(mm)	475	544	0.75
	95	(mm)	263	308	0.87
Tasarım yüksekliğindeki sertlik ve frekans	Dikey Sertlik	(Kg/cm)	303	319
	Doğal frekans	Hz	3.50	3.33
	Doğal frekans	cpm	210	199

Hava Yayı Şok Emicilerin Avantajları
1. Mükemmel şok emme kapasitesi
GUOMAT hava yayı şok emiciler, tüm titreşim şok emiciler arasında en yüksek titreşim izolasyon kapasitesine sahiptir. Sistemin doğal frekansı 1HZ kadar düşük olabilir. Ek bir hava depolama odası takılırsa, sistemin doğal frekansı daha da düşük olabilir.

2. Kararlı şok emme etkisi
GUOMAT hava yayı şok emicilerin benzersiz özelliği, yük değiştiğinde sistemin doğal frekansının önemli ölçüde değişmemesidir. Bu özellik, hassas yükseklik kontrolü ile birleştiğinde, GUOMAT hava yayı şok emicilerin düzensiz yüklere sahip ekipmanların çeşitli montaj noktalarına takılması için özellikle uygundur.

3. Hassas yükseklik kontrolü
GUOMAT hava yayı şok emiciler, iç hava basıncını ayarlayarak hassas bir şekilde yükseklik kontrollü olabilir.

4. Geniş boyut aralığı
GUOMAT hava yayı şok emiciler, her montaj noktasında 0.44 kN'den 577 kN'den fazla titreşim izolasyon yüklerine sahiptir

5 Kompakt montaj yüksekliği
GUOMAT hava yayı şok emiciler, yukarıdaki yüklere dayanabilir ve 31 mm kadar düşük bir montaj yüksekliğinde titreşim izolasyonu sağlayabilir.

6. Ekipman ömrünü uzatır
GUOMAT hava yayı şok emiciler, mükemmel titreşim izolasyon yetenekleri sayesinde ekipmanların hizmet ömrünü uzatabilir

7. Etkili gürültü azaltma. Hava yayı şok emiciler, yapılar aracılığıyla iletilen gürültüyü azaltır. GUOMAT hava yayı şok emiciler, geleneksel yayların titreşim sorununa sahip olmadıkları için kendileri gürültü üretmezler.

8. Geniş kullanım alanı. GUOMAT hava yayı şok emiciler sadece titreşim üreten mekanik yapısal parçaları korumak için değil, aynı zamanda hassas makinelere yapılar aracılığıyla iletilen titreşimleri izole etmek için de yaygın olarak kullanılmaktadır.
