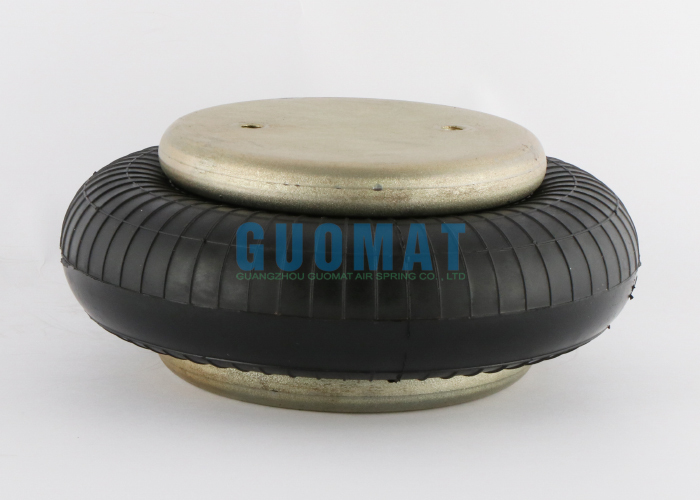

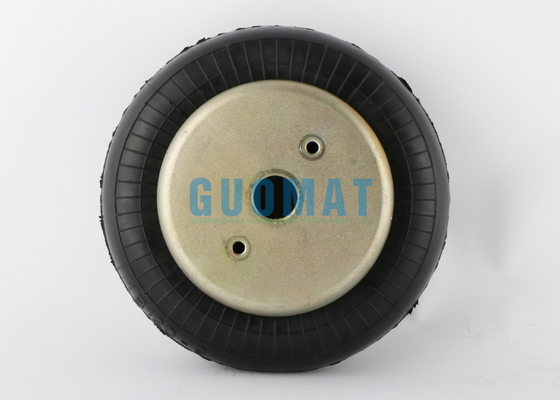

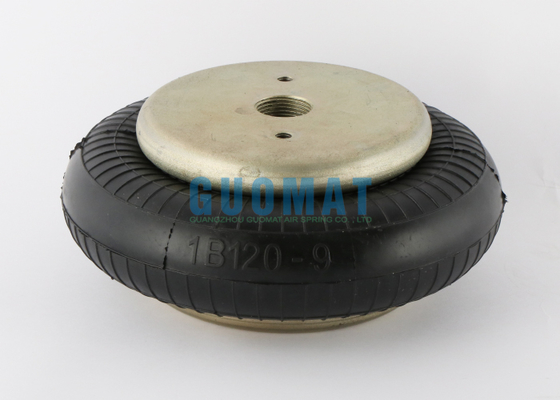

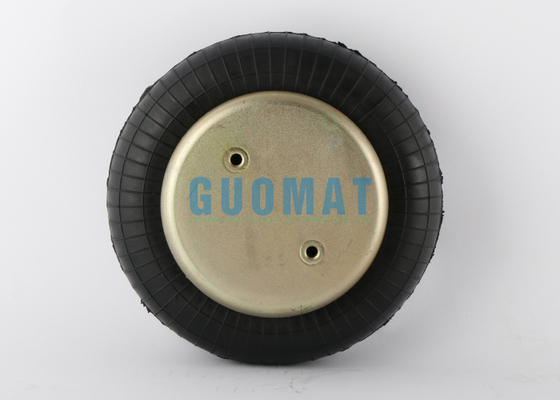

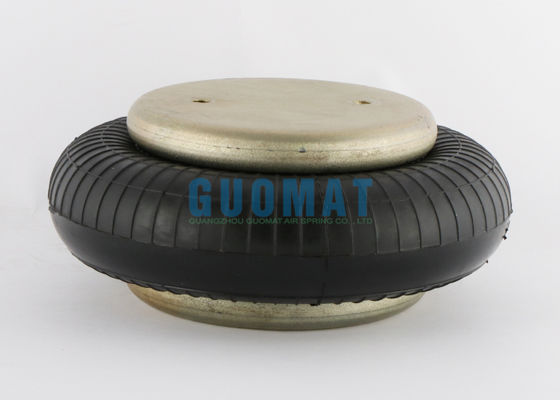

G3/4 Gaz Dolgulu Tip Kauçuk Hava Körüğü FS120-9 Contitech W01M586165 Firestone Hava Yayı

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	1B1209-G3/4

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 ADET
Fiyat:	$49.9-59.9/pc
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Model Adı:	Endüstriyel Makine İçin Kauçuk Hava Yayı	Garanti:	12 Aylık
Malzeme:	Kauçuk + Çelik	Paket:	standart ambalaj veya özelleştirilmiş
Orta:	Sıkıştırılmış hava	Ateş Taşı Numarası:	W01-M58-6165
FESTO:	EB-215-80	Felç:	50mm-115mm
Vurgulamak:	Contitech Kauçuk Hava Körükleri , Gaz Dolgulu Kauçuk Hava Körükleri

G3/4 Gaz dolusu tip kauçuk havalandırıcı FS120-9 Contitech W01M586165 Firestone Havalandırma

Teknik veriler: Tek kabuklu tip hava yayı

Üst kapak plakanın çapı:Ø135mm

Hava girişi:G3/4

Üst kapağında iğneli delikler:2XM8X1.25mm

Üst kapak iğneli delikler arasındaki merkez mesafesi: 70mm

Üst kapağın filizli deliği ile hava giriş deliği arasındaki mesafe:35 mm

Alt kapak plakanın çapı:Ø135mm

En fazla dış çaplı kauçuk balon:Ø215mm

Maksimum yüksekliği:115 mm

Minimum yüksekliği:50 mm

GUOMAT NO.1B1209-G3/4 Referans numaraları

Firestone W01M586165'e bakın.

Firestone W01 M58 6165'e bakın.

Firestone W01-M58-6165'e bakın.

Contitech FS120-9'a bakın.

Contitech FS 120-9'a bakın.

Contitech FS120-9 G3/4'e bakın.

Contitech FS 120-9 G3/4'e bakın.

Contitech FS120-9 G3/4 M8'e bakın.

Contitech FS 120-9 G3/4 M8'e bakın.

Dunlop (FR) 8'x1 S08101

Bosch 822419003 adresine bakın.

Festo EB-215-80'e bakın.

Norgren PM/31081'e bakın.

Norgren 8X1'e bakın.

Weforma WBE 300-E1'e bakın.

Airtech 140293'e bakın.

Airtech 111003'e bakın.

Airtech 1B-190FB'ye bakın.

Megatech 1S120-9 3/4 M8'e bakın.

115 mm tasarım yüksekliğinde dinamik özellikler
(Sadece hava montajı yalıtıcısı tasarımı için gereklidir)

Gauger Basın	Yük ((kN)	Bahçe hızı ((kN/m)	Doğal Frekans ((Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Güç Tablosu

Montaj Yüksekliği ((mm)	Hacim @ 7BAR ((cu cm)	EFF Alanı@7 BAR ((cm*2)	KN Gücü
Montaj Yüksekliği ((mm)	Hacim @ 7BAR ((cu cm)	EFF Alanı@7 BAR ((cm*2)	@ 3 BAR	@ 4 BAR	@ 5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
