16''X2 Çift Katlı Kauçuk Körük W01-R58-4023 Firestone Hava Yayı Aktüatörü

16''X2 Çift Katlı Kauçuk Körük W01-R58-4023 Firestone Hava Yayı Aktüatörü

Ürün Açıklaması

Marka: GUOMAT

GUOMAT NO.: 16X2

Malzeme: Yüksek Kaliteli Kauçuk

Garanti: 12 Ay

Menşei: Guangzhou, Çin
Şekil: Katlı Tip
Tip: Kauçuk Endüstriyel Hava Yastığı

Firestone Körük Numarası: 16X2 / 16''X2

Firestone Parça Numarası: W01R584023 / W01 R58 4023 / W01-R58-4023

Dunlop Parça Numarası: SP1129 / SP 1129

Teknik Veriler

Kauçuk Körük Doğal Dış Çapı: 430mm/17inç

Nominal Çap: 184mm/7.2inç

Kat Sayısı: 2

Minimum Yükseklik: 77mm/3inç


Çift Katlı Hava Yayları Baskı Makinelerinde Kullanılır

Temel uygulama: titreşim izolasyonu ve sönümleme
Zorluklar: Baskı makinesinin içinde çok sayıda yüksek hızlı dönen ve gidip gelen parça (silindirler, dişliler, kağıt besleme cihazları, mürekkep/köpük silindirleri) ve ayrıca harici olarak iletilen titreşimler (zemin titreşimleri, diğer ekipmanlar) vardır ve bunlar titreşim üretmek için çok kolaydır. Bu titreşimler, "mürekkep çubukları" (gölgelenme), yanlış kayıt, nokta deformasyonu ve gölgelenme gibi ciddi kalite sorunlarına neden olabilir.
Çözüm: Çift Katlı hava yayları, baskı üniteleri, kağıt besleme cihazları, kağıt toplama cihazları ve kurutma cihazları (genellikle makine tabanının veya çerçevesinin altında) gibi önemli parçalara takılır.

Hava yayları takmanın avantajları
1. Son derece düşük doğal frekans: Orta ve yüksek frekanslı titreşimleri etkili bir şekilde izole edebilir ve baskı ünitesine ve kağıda iletilen titreşim enerjisini önemli ölçüde azaltabilir.
2. Mükemmel sönümleme özellikleri: Havanın kendisi ve iç yapı iyi sönümleme sağlar, bu da titreşimleri hızla azaltabilir ve rezonans amplifikasyonunu önleyebilir.
3. Yüksek hassasiyet: Ayrıca küçük titreşimlere de yanıt verebilir ve izolasyon etkileri sağlayabilir.
4. Hassas parçaları koruyun: Titreşimin yataklar, dişliler, motorlar ve elektronik bileşenler üzerindeki etkisini azaltın, hizmet ömrünü uzatın ve bakım maliyetlerini ve arıza süresini azaltın.

Makine Tesviyesi ve Yükseklik Kontrolü
Zorluklar: Baskı makineleri (özellikle büyük çok renkli makineler) kurulum seviyesi için son derece yüksek gereksinimlere sahiptir. Temel oturması, yük değişiklikleri (kağıt rulosu değişimi gibi) ve sıcaklık değişiklikleri, makine çerçevesinin hafif deformasyonuna neden olarak silindirlerin paralelliğini ve baskı basıncının tekdüzeliğini etkileyebilir.
Çözüm: Çift Katlı hava yayları genellikle yükseklik kontrol valfleri veya elektronik kontrol sistemleri ile donatılmıştır.

Avantajları:
Otomatik/manuel tesviye: Yük nasıl değişirse değişsin (farklı ağırlıklarda kağıt ruloları, operatör hareketi), sistem makine çerçevesinin mutlak seviyesini veya sabit yüksekliğini korumak için hava yastığındaki basıncı otomatik veya manuel olarak ayarlayabilir.
Temel oturmasını telafi edin: Uzun süreli kullanım sırasında temeldeki hafif değişiklikleri sürekli olarak telafi edebilir.
Silindir paralelliğini sağlayın: Doğru seviye, silindirler arasındaki tekdüze baskı basıncını sağlamanın temelidir, bu da doğrudan baskı kalitesini (mürekkep rengi tekdüzeliği, nokta üretimi) etkiler.

Baskı Basıncı Kontrolü
Zorluk: Baskı silindirleri arasındaki basıncın hassas, kararlı ve ayarlanabilir olması gerekir. Geleneksel mekanik ayarlamalar yeterince hassas olmayabilir veya titreşime duyarlı olabilir.
Çözüm: Bazı üst düzey veya özel tasarımlı baskı makinelerinde, hava yayları doğrudan izlenim silindirinin veya battaniye silindirinin yatak yuvalarını desteklemek veya debriyaj basınç mekanizmasını kontrol etmek için kullanılır.

Avantajları:
Hassas bir şekilde kontrol edilebilir basınç: Hava yastığı basıncını ayarlayarak, çok ince, tekdüze ve kararlı baskı basıncı kontrolü elde edilebilir.
Yumuşak iniş/serbest bırakma basıncı: Silindir temas ettiğinde ve ayrıldığında darbeyi azaltır, silindir yüzeyini ve yatakları korur.
Dinamik telafi: Farklı kağıt kalınlıklarına veya baskı koşullarına uyum sağlamak için basınç çalışma sırasında ince ayarlanabilir.

Azaltılmış Gürültü
Avantajları: İç makine titreşimlerinin temele ve çevredeki ortama iletimini etkili bir şekilde izole ederek, hava yayları baskı makinesinin genel gürültü seviyesini önemli ölçüde azaltır ve çalışma ortamını iyileştirir.
Bakımı azaltın ve güvenilirliği artırın

Avantajları:
Sürtünme aşınması yok: Metal yayların veya kauçuk pedlerin aksine, hava yayının içinde metalden metale sürtünme teması yoktur ve ana aşınma parçası hava yastığıdır (genellikle uzun bir ömre sahiptir).
İyi yorulma direnci: Yüksek kaliteli kauçuk hava yastıkları milyonlarca yük döngüsüne dayanabilir.
Kendi kendini koruma: Hava yastığı kazara patlasa bile, makine sadece yavaşça çökecektir, bu genellikle felaket sonuçlara neden olmaz (hidrolik desteğin ani arızasıyla karşılaştırıldığında).
Basitleştirilmiş tasarım: Karmaşık mekanik kol veya bağlantı tesviye mekanizmalarının yerini alabilir.

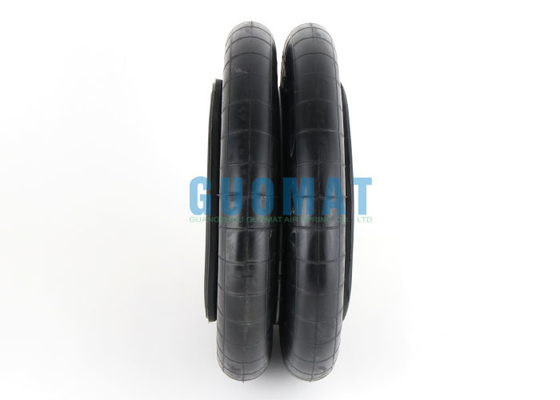

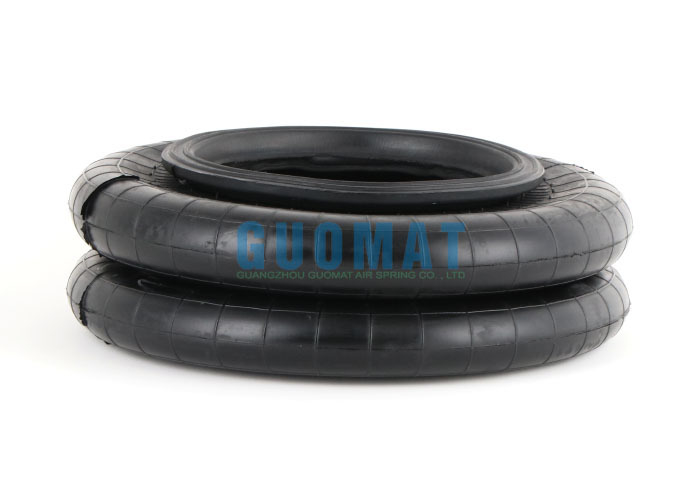

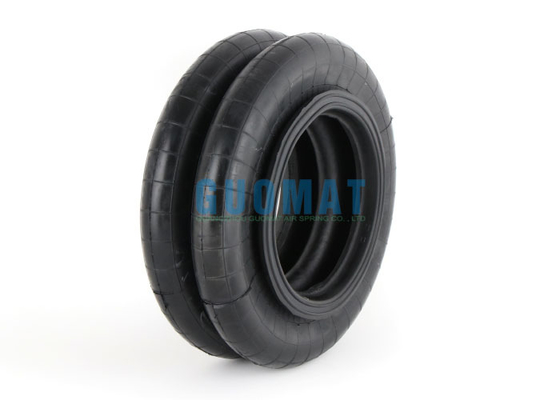

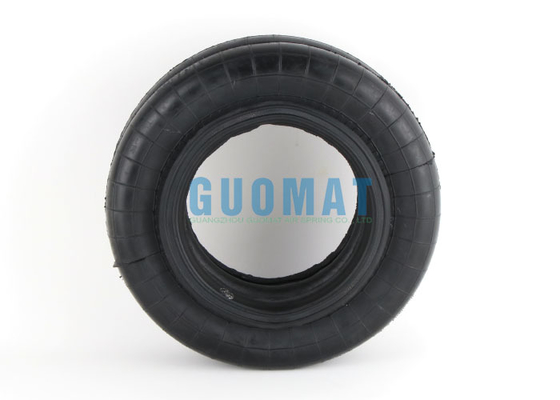

GUOMAT 16X2 Hava Kauçuğunun ilgili resmi
