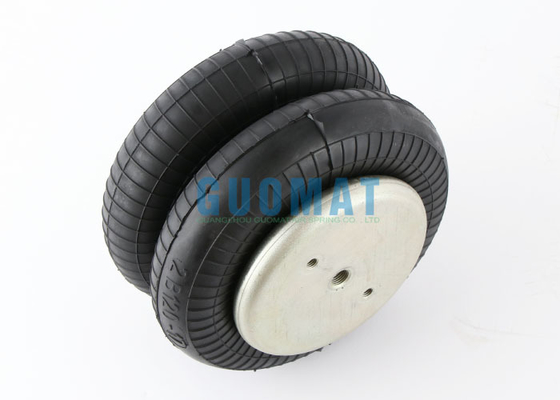

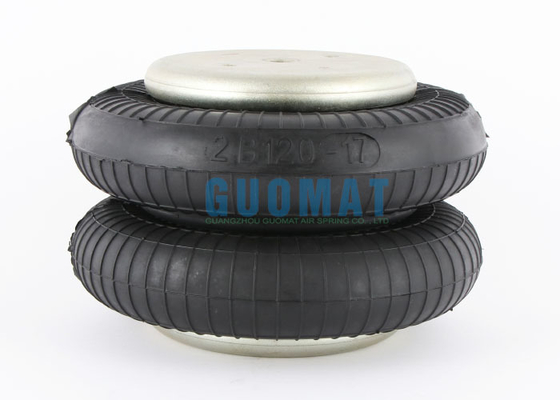

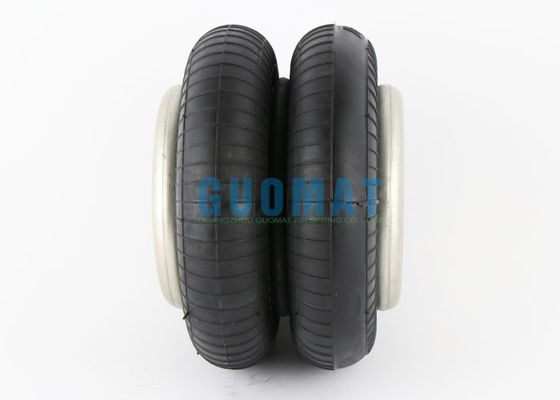

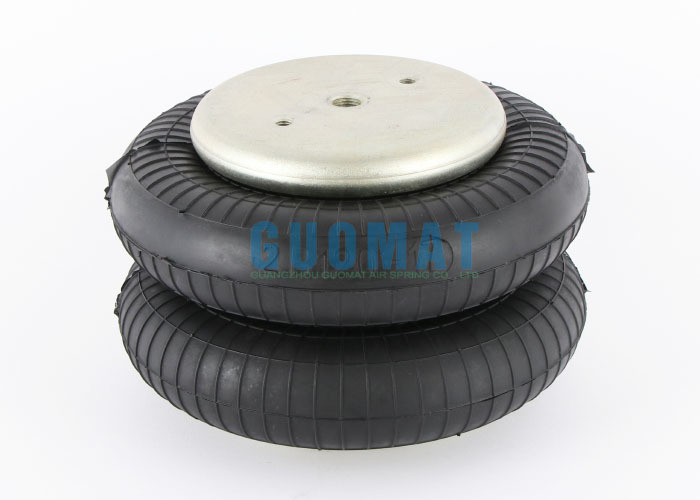

FD120-17 Contitech Hava Yayı Bilyalı W01-M58-6353 Firestone Endüstriyel Hava Yayı

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	2B120-17

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 ADET
Fiyat:	$59.9-69.9/pc
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	L/C, T/T, Western Union
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Ürün Adı:	Çift Kıvrımlı hava yayı	Yay Malzemesi:	Kauçuk
Türü:	Gaz dolu	Paketleme:	Tarafsız Paketleme
ateş taşı:	W01-M58-6353	Contitech:	FD 120-17
Uçurum:	2B-181/13054	Renk:	Siyah
Vurgulamak:	FD120-17 Contitech Hava Baharı , Contitech Hava Baharı B topu

FD120-17 Contitech Hava Yayı Bball W01-M58-6353 Firestone Endüstriyel Hava Yayı

Ürün Açıklaması

Ürün Adı: Endüstriyel Hava Yayı

Marka: GUOMAT

Model No.: 2B120-17

Kıvrımlar: 2

Renk: Siyah

Garanti: 1 Yıl

Malzeme: Kauçuk ve Çelik

İlgili OE Numaraları

Contitech	FD 120-17	Contitech	FD120-17
Firestone	W01-M58-6353	Firestone	Stil 26
Airkraft	113054	Airkraft	2B-181

W01M586353,W01 M58 6353,W01-M58-6353,WO1M586353,WO1 M58 6353,WO1 M58 6353

FD120-17,FD 120-17,FD120 17,FD12017,FD120-17 CI G1/4,113054,2B-181

Ürün Teknik Parametreleri

Üst Kapak Plaka Çapı:132mm

Alt Kapak Plaka Çapı:135mm

Dişli Delik Merkez Mesafesi:70mm

Somunlar Arası Mesafe Gaz Deliği:35mm

Gaz Deliği Tipi:G1/4

Dişli Delik:2 X M8X1.25

Kauçuk Körükler Maks. Dış Çapı: 215mm

Maks. Yükseklik: 230mm

Min. Yükseklik: 75mm

Strok: 155mm

Firestone Stil Numarası: Stil 26

Montaj Numarası: W01-M58-6353 / W01 M58 6353 / W01M586353

Kör somunlar,1/4BSP

Montaj Numarası: W01-M58-6387 / W01 M58 6387 / W01M586387

Kör somunlar,3/4BSP

Montaj Numarası: W01-M58-6988 / W01 M58 6988 / W01M586988

Gömme çelik boncuk halkaları 40mm cıvatalar, somunlar, rondelalar

Montaj Numarası: W01-358-0142 / W01 358 0142 / W013580142

Sadece Kauçuk Körükler

205 mm Tasarım Yüksekliğinde Dinamik Özellikler
(Sadece Airmount izolatör tasarımı için gereklidir)

Gösterge Basıncı (Bar)	Yük (kN)	Yay Oranı(kN/m)	Doğal Frekans Hz
3	3.74	59	1.99
4	5.15	76	1.92
5	6.52	93	1.88
6	8.03	109	1.83
7	9.41	124	1.81

Kuvvet Tablosu

Montaj Yüksekliği (mm)	Hacim@7bar (cu cm)	EFF Alanı @7 Bar(cm/sq)	kN Kuvvet
Montaj Yüksekliği (mm)	Hacim@7bar (cu cm)	EFF Alanı @7 Bar(cm/sq)	@3BAR	@4BAR	@5BAR	@6BAR	@7BAR
220	4202	118	3.19	4.44	5.66	7.06	8.29
200	3918	139	3.90	5.35	6.75	8.32	9.73
180	3594	157	4.51	6.12	7.70	9.43	11.00
160	3233	174	5.08	6.82	8.57	10.46	12.20
140	2840	191	5.60	7.48	9.40	11.46	13.35
120	2434	206	6.05	8.09	10.16	12.36	14.38
100	2007	8.63	6.42	8.63	10.81	13.11	15.25
80	1564	228	6.76	9.08	11.34	13.72	15.94
