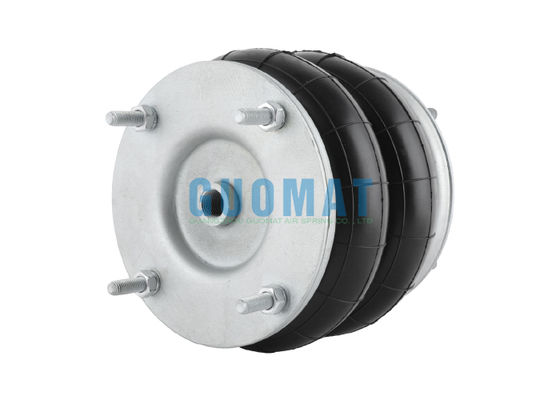

FD 614-26 Contitech Flanş Hava Yayı 14"1/2x2 Kauçuk Hava Körüğü Karton Yapım Makinesi İçin

FD 614-26 Contitech Flanşlı Hava Yayı 14"1/2x2 Kauçuk Hava Körüğü Karton Yapım Makinesi İçin

Ürün Bilgisi

Marka: GUOMAT

Ürün Adı: GUOMAT Çift Katlı Hava Yayı

Model No.: 14.5X2

Garanti: 1 Yıl

Malzeme: Kauçuk+Alüminyum

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Dunlop: SP1556

MOQ: 6 adet

Ambalaj: Karton Ambalaj

OEM Numaraları

Teknik Veriler

Tasarım yüksekliği: 250mm
Maksimum yükseklik: 340mm
Minimum yükseklik: 75mm
Kapak çapı: 310mm
Vida dişi: M10
Vida dişleri arasındaki merkez mesafesi: 282.5mm
Maksimum dış çap: 400mm

Flanşlı Hava Yayları Karton Yapım Makinesinde Kullanılır

1. Ana uygulama senaryoları

(1) Kalıp Kesim Ünitesi
Fonksiyon: Karton kalıp kesiminde güçlü darbe ve titreşim oluşacaktır.

Uygulama: Flanşlı hava yayları, darbe kuvvetini emmek, ekipman titreşimini azaltmak ve hassas aletleri ve yatakları korumak için kalıp kesim kalıbının altına bir tampon elemanı olarak monte edilir.

Avantajları: Metal yaylara kıyasla, hava yaylarının sönümlemesi ayarlanabilir ve farklı kalınlıklardaki kartonların kalıp kesim gereksinimlerini karşılayabilir.

(2) Besleme ve Taşıma Sistemi
Fonksiyon: Yüksek hızda kağıt beslerken, kartonun sıkışmasını veya hizasızlığını önlemek için sorunsuz bir şekilde taşınmasını sağlamak gerekir.

Uygulama: Flanşlı hava yayları, konveyör bantlarını veya silindir braketlerini desteklemek, hava basıncıyla yüksekliği ayarlamak, mekanik toleransları telafi etmek ve kartonun sorunsuz taşınmasını sağlamak için kullanılır.

Avantajları: Hızlı dinamik tepki ve titreşimden kaynaklanan karton sapmalarının azaltılması.

(3) Katlama ve Yapıştırma Ünitesi
Fonksiyon: Katlama mekanizmasının, karton ezilmesini önlemek için basıncı doğru bir şekilde kontrol etmesi gerekir.

Uygulama: Hava yayları, kontrol edilebilir destek kuvveti sağlar, katlama kolunun basıncını dengeler ve farklı karton kalınlıklarına (oluklu mukavva veya karton gibi) uyum sağlar.

Avantajları: Malzemelere aşırı basınç zararını önlemek için ayarlanabilir hava basıncı.

(4) İstifleyici
Fonksiyon: Bitmiş kartonların istiflenirken yavaşça indirilmesi ve darbeye dayanıklı olması gerekir.

Uygulama: Flanşlı hava yayları, düşen kartonların etkisini emmek, gürültüyü ve yapısal yorgunluğu azaltmak için istifleme platformunun altına monte edilir.

Avantajları: Ekipman ömrünü uzatır ve bakım maliyetlerini düşürür.

2. Flanşlı hava yaylarının avantajları
Kesin yükseklik kontrolü: Hava basıncı ayarı sayesinde, farklı karton kalınlıklarına veya proses gereksinimlerine uyum sağlayabilir.

Şok emilimi ve gürültü azaltma: Yüksek hızlı çalışma sırasında titreşimi azaltır ve ekipman kararlılığını artırır (özellikle yüksek hassasiyetli kalıp kesme makineleri için önemlidir).

Uzun ömür: Metal yorulma sorunları yok, aşınma ve korozyon direnci, karton fabrikalarındaki nemli veya tozlu ortamlara uygun.

Kolay bakım: Modüler tasarım, kolay değiştirme ve daha az arıza süresi.

3. Seçim önerileri
Yük gereksinimleri: Destek parçasının (karton ağırlığı + mekanik atalet kuvvetinin dikkate alınması gerekir) statik/dinamik yüküne göre yay yük kapasitesini seçin.

Kurulum alanı: Flanş tasarımı kompakt alan için uygundur ve cıvata deliği aralığı ve strokun ekipman yapısına uyacak şekilde onaylanması gerekir.

Çevresel uyarlanabilirlik: Ortam tozlu ise, bir toz kapağı modeli (kauçuk körük koruması gibi) seçmeniz önerilir.

4. Tipik durumlar
Oluklu mukavva üretim hattı: Baskı kaydı doğruluğu üzerindeki titreşimin etkisini azaltmak için kalıp kesme makinelerinde ve istifleyicilerde hava yayları kullanın.

Kalıp kesme makinesi: Kesme tutarlılığını artırmak için alet platformunu desteklemek için flanşlı hava yayları kullanın.

14.5X2 Flanşlı Hava Yayı Resmi
