FT 614-36 DS Contitech Havalandırma Bahçesi 14"1/2x3 Dunlop Kauçuk Bellows Hava Yastıkları
Ürün Tanımı
Marka: GUOMAT
Model numarası: 2B14.5X3T
Aşağıdaki modeli değiştirebilir:
ContiTech parça numarası: FT614-36
ContiTech parça numarası: FT 614-36
ContiTech parça numarası: FT614-36 DS
ContiTech parça numarası: FT 614-36 DS
ContiTech parça numarası: FT614-36 DS G1/2
ContiTech parça numarası: FT 614-36 DS G1/2
ContiTech parça numarası: FT614-36 DS G1/2 M10
ContiTech parça numarası: FT 614-36 DS G1/2 M10
Firestone parça numarası: W01-R58-4065
Firestone parça numarası: W01 R58 4065
Firestone parça numarası: W01R584065
Dunlop Bölüm Numarası: 14.5X1 / 14 1/2 X1
Dunlop Bölüm Numarası: SP1558 / SP 1558
Norgren Bölüm Numarası: M/31143 / M 31143 / M31143
2B14.5X3T GUOMAT Hava Bahçesi Teknik Verileri
En fazla dış çap: 400 mm
Maksimum yüksekliği: 480mm
Minimum yüksekliği: 100 mm
Hız: 380mm
Havalandırma: G1/2
Kapak çapı: 310mm
Üst kapak için iğneli delikler: 4XM10
Üst kapak için filizli delikler arasındaki merkez mesafesi: 282,5 mm
Alt kapak için iğneli delikler: 4XM10
Alt kapak için filamentli delikler arasındaki merkez mesafesi: 282,5 mm
Güç F ((kN)
| Basınç P |
Bar |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V ((l) |
| Yükseklik H ((mm) |
400 |
1.3 |
18 |
22.8 |
27.9 |
33.3 |
38. |
28 |
| 420 |
11.8 |
16 |
20.4 |
25 |
30.1 |
35.3 |
28 |
| 350 |
16.7 |
22.4 |
28.2 |
34.2 |
40.5 |
46.9 |
25 |
| 300 |
19.4 |
26 |
32.5 |
39.3 |
46.3 |
53.5 |
22 |
| 250 |
21.8 |
29 |
36.4 |
43.8 |
51.7 |
60.5 |
18 |
| 200 |
24.7 |
32.9 |
14.1 |
49.6 |
58.5 |
67.4 |
14 |
| 150 |
27.6 |
36.6 |
45.7 |
55 |
64.6 |
74.2 |
10 |
Flens tipi bir hava yayı, esnek destek sağlamak için basınçlı hava kullanan titreşim amortizasyon bileşenidir.ve diğer alanlar, ayarlanabilir hava basıncı ile istikrarlı şok emicilik ve titreşim yalıtımı sunar. Aşağıda ana özellikleri ve uygulamaları bulunmaktadır:
Yapısal Tasarım
Bir kauçuk hava yastığından (birden fazla kordon katmanı ile güçlendirilmiş), üst ve alt flanslardan (metal veya kompozit) ve hava geçirmez bileşenlerden oluşur.Flanş bağlantısı kolay montaj ve sabitleme kolaylaştırır.
İçerideki sıkıştırılmış hava, sertliği ve yük kapasitesini değiştirmek için ayarlanabilir basınçla elastik ortam olarak hizmet eder.
Performans Avantajları
Yüksek hassasiyetli dondurma: Hava yayının ayarlanabilir sertliği hassas ekipmanları koruyarak yüksek frekanslı titreşimleri (örneğin, test tamırlarından gelen mekanik titreşimleri) etkili bir şekilde izole eder.
Yükün uyarlanabilirliği: Hava basıncı ayarlama, değişen yüklere uyum sağlar ve ekipman seviyesini korur (örneğin değişen yüklerde otomatik yükseklik telafi).
Uzun Yaşam Süresi ve Korozyona Direnci: Kauçuk malzemesi ve mühürlenmiş tasarım, toz, yağ ve kirleticilerle sert endüstriyel ortamlara uygundur.
Değişkenlik
Bazı modeller, dinamik çalışma koşullarına (örneğin, değişen titreşim frekanslarına) uyarlanmak için gerçek zamanlı basınç ayarlaması için harici hava pompalarına veya basınç stabilizasyon sistemlerine sahiptir.
Test Süzgeçlerinde Tipik Uygulamalar
Sıvılandırma Gereksinimleri: Deneme sipleri, parçacık taraması sırasında yüksek frekanslı titreşimler üretir.
Vibrasyonların çerçeveye aktarılmasını izole ederek tarama doğruluğunu artırır.
Mekanik yorgunluğu azaltmak, motorların ve geçirgenin ömrünü uzatmak.
Kurulum örneği: Tipik olarak geçirgenin tabanı ve destek yapısı arasında monte edilir, esnek bir destek sistemi oluşturmak için flens vidaları ile sabitlenir.

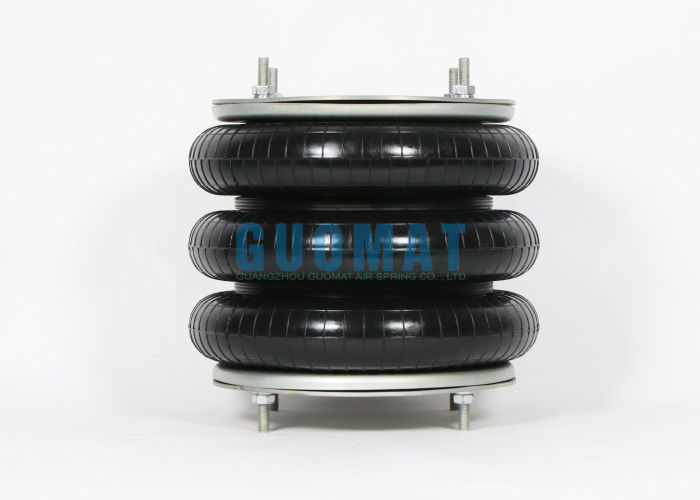

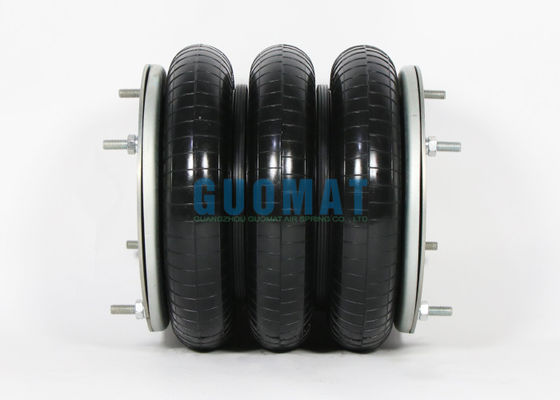

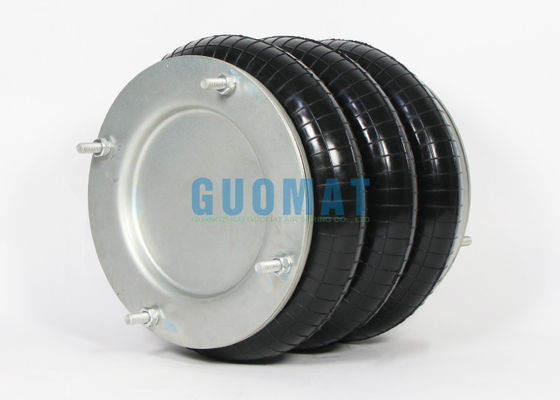

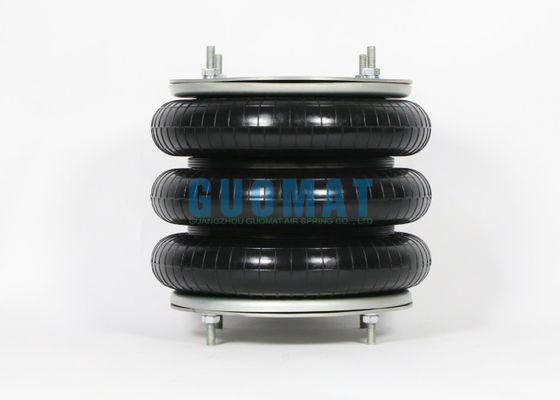

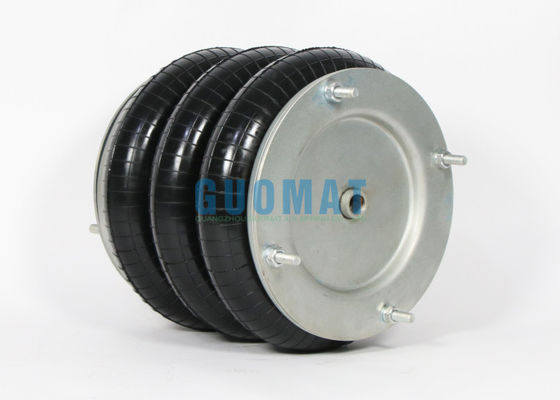

Ürün Resimi
