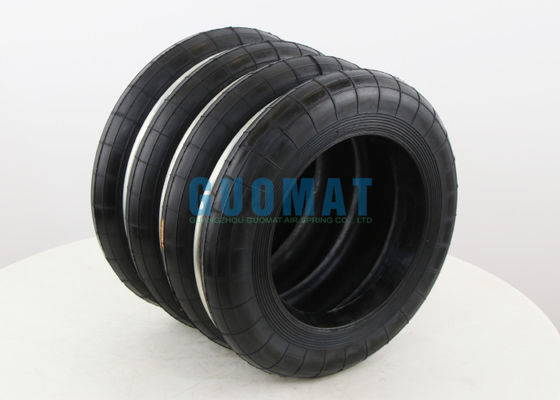

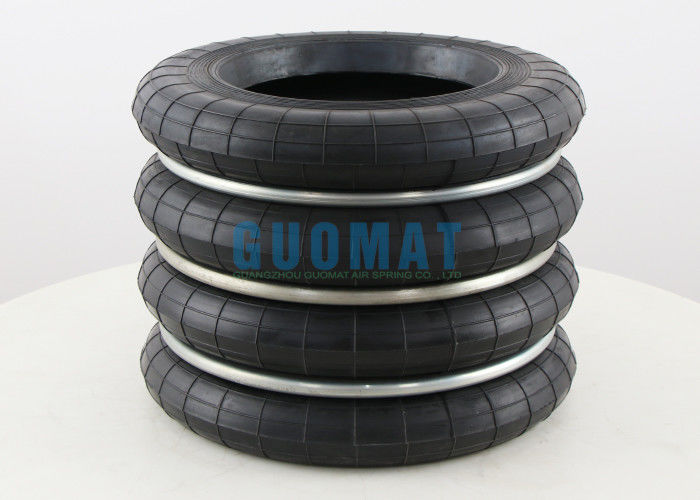

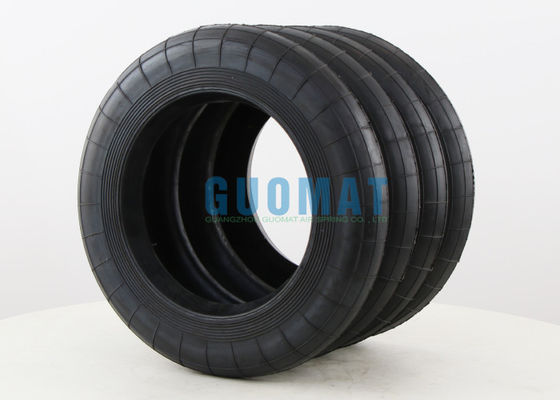

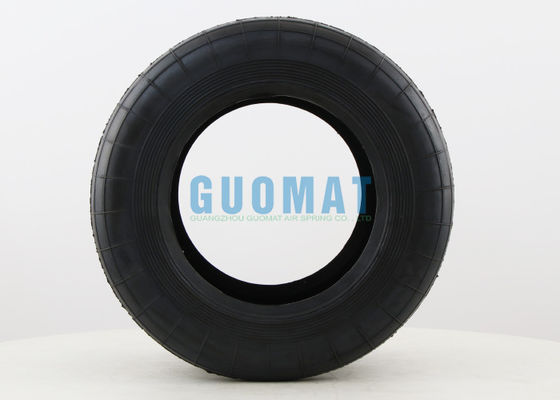

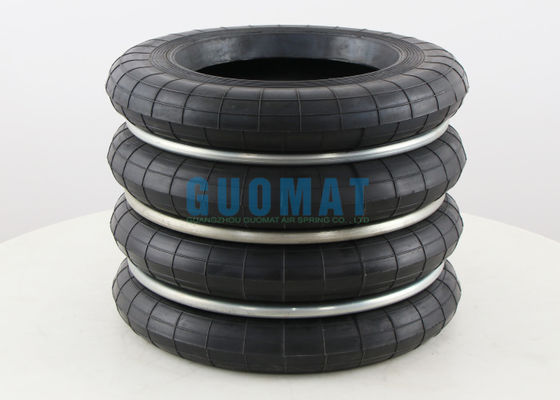

F-240-4 Kauçuk Hava Bahçesi S-240-4 YOKAHAMA Bellows Endüstriyel Hava Yastığı
OEM Çapraz referans:
GUOMAT Bölüm numarası: F-240-4
YOKOHAMA S-240-4R
YOKOHAMA S 240 4R
YOKOHAMA S-240-4
YOKOHAMA S 240 4
Yokohama S240-4R
Spesifikasyonlar ve detaylı teknik parametreler: F-500-4
| Model Boyutu |
Yükseklik H ((mm) |
Genel En Yüksek Yolculuk (mm) |
Sıkıştırma Maks. Dış çapı (mm) |
Standart yükseklik, iç basınç 0.49MPA'da yaklaşık değer |
En yüksek iç basınç (MPA) |
İç basınç arızası (MPA) |
| Tasarım Yüksekliği |
Maks. Yükseklik |
Min Yükseklik |
Etkili Alan ((cm2) |
Cümle (L) |
Yükleme (KN) |
Dinamik Bahar Sabiti ((n/mm) |
Doğal titreşim sıklığı ((Hz) |
| F-240-4 |
206 |
316 |
111 |
± 80 |
300 |
450 |
10.1 |
22.2 |
235 |
1.6 |
0.88 |
2.9-3.9 |
| F-240-3 |
152 |
232 |
82 |
±60 |
300 |
450 |
7.3 |
22.2 |
324 |
1.9 |
0.88 |
2.9-3.9 |
| F-240-2 |
98 |
148 |
53 |
±40 |
300 |
450 |
4.4 |
22.2 |
520 |
2.4 |
0.88 |
2.9-3.9 |
| F-240-1 |
72 |
110 |
40 |
±30 |
340 |
450 |
3.5 |
22.2 |
765 |
2.9 |
0.69 |
2.9-3.9 |
Bir Punch Air Baharı Nedir?
1Temel işlevler
Boşaltma ve şok emicilik: Sert baskı makinesi yüksek hızda çalışırken, kaydırıcı ve kalıp temas ettiğinde çarpma kuvvetini emiyor ve titreşim ve gürültüyü azaltıyor.
Basınç kontrolü: Hava basıncını ayarlayarak, farklı damgalama işlemlerinin ihtiyaçlarını karşılamak için istikrarlı basınç çıkışı sağlar (örneğin yumruklama, germe vb.).
Kalıbı koruyun: Çarpışmadan kaynaklanan kalıbın hasarını azaltın ve kalıbın ömrünü uzatın.
Kesin kontrol: İşleme kalitesini artırmak için darbe ve basıncın kesin ayarlanmasını sağlamak için CNC sistemiyle işbirliği yapın.
2Yapı ve çalışma prensibi
Yapı: Temel olarak silindir, piston, mühür, hava basıncını düzenleyen vana vb.den oluşur ve basınçlı hava ile doludur.
Çalışma prensibi:
Sıkıştırma aşaması: Sıkıştırma baskı kaydırıcısı aşağı doğru hareket ettiğinde, hava yayı sıkıştırılır, hava basıncı artar ve enerji depolanır.
Serbest bırakma aşaması: Kaydırıcı geri döndüğünde, basınçlı hava genişler, piston sıfırlanır, kaydırıcının hızlı bir şekilde geri dönmesine yardımcı olur ve titreşimleri tamponlar.
3Temel avantajları
Düzenlenebilirlik: Elastik kuvvet, farklı malzemelerin ve süreçlerin ihtiyaçlarını karşılamak için hava basıncını ayarlayarak değiştirilebilir.
Hızlı tepki: Mekanik yaylardan veya hidrolik sistemlerden daha hassas, yüksek hızlı damgalama için uygundur.
Kolay bakım: karmaşık mekanik yapı yoktur, düşük arıza oranı, mühürleri değiştirerek onarılabilir.
Enerji tasarrufu ve çevre koruması: hidrolik sistemlerle karşılaştırıldığında, kirliliği ve enerji tüketimini önlemek için yağ gerekmez.
4Uygulama senaryoları
Damgalama endüstrisi: Otomobil metal tabakasının, elektrikli konutların, donanımların vb.
Devamlı delme: yüksek hızlı delme makinelerinde istikrar sağlar (örneğin ilerici matkap damgalama).
Germe şekillendirme: malzemenin kırışmasını önlemek için tekdüze boşaltma gücü sağlar.
5Seçim noktaları
Yük gereksinimleri: yumruk kuvvetine göre hava kaynağının yük kapasitesini seçin.
Vuruş uzunluğu: yumruk kaydırıcısının hareket vuruşuna eşleşir.
Hava basıncı aralığı: hava kaynağı basıncının kaynağın nominal basıncı ile uyumlu olmasını sağlamak.
Kurulum boyutu: delik yapısıyla uyumlu olmalıdır.
