4 1/2 "x1 Alüminyum Kapak Hava Bahçesi FS 44-5 Contitech Kauçuk Hava Aksiyonu Endüstriyel Hava Yastıkları

4 1/2 "x1 Alüminyum Kapak Hava Bahçesi FS 44-5 Contitech Kauçuk Hava Aksiyonu Endüstriyel Hava Yastıkları

Ürün Tanımı

Üreticisi: GUOMAT

Bölüm numarası: 1B4.5X1P

Contitech parça numarası: FS44-5

Contitech Parça Numarası: FS 44-5

Contitech Parça Numarası: FS44-5 DI

Contitech Parça Numarası: FS 44-5 DI

Contitech Parça Numarası: FS44-5 DI G3/8

Contitech Parça Numarası: FS 44-5 DI G3/8

Contitech Parça Numarası: FS44-5 DI G3/8 M6

Contitech Parça Numarası: FS 44-5 DI G3/8 M6

Firestone parça numarası: W01-R58-4050

Firestone parça numarası: W01 R58 4050

Firestone parça numarası: W01R584050

Teknik veriler

GUOMAT 1B4.5X1P hava kaynağının üst ve alt kapaklarının çapı 110mm, üç M6 iplikli delikleri, iplikli delikler arasındaki merkez mesafesi 93mm, hava deliği G3/8'dir,üst kapağın ortasında yer almaktadır.Hava yayının maksimum dış çapı 125 mm, maksimum yüksekliği 90 mm, minimum yüksekliği 50 mm ve sıkıştırılmış yüksekliği 40 mm'dir.

Pnömatik uygulamalar ̇ statik özellik değerleri

F kuvveti (kN)

Doğru Boyutlu Havalandırma Nasıl Alınır?
1Hava yayının türünü belirleyin.
Hava yayları esas olarak aşağıdaki tiplere ayrılır.
Bag hava yayı (tek başına kullanılan, süspansiyon sistemleri için uygun hava yastıkları gibi)
Koltuklu hava yayı (metal kabuklu, genellikle otomobillerde veya endüstriyel şok emici olarak kullanılır)
Membranlı hava yayı (düz tasarım, alan kısıtlı senaryolarda kullanılır)
Seçim önerisi: Kurulum alanına ve amacına göre uygun türü seçin.

2. Anahtar boyut parametreleri
Satın almadan önce aşağıdaki boyutlar ölçülmeli veya doğrulanmalıdır (birimler genellikle milimetre veya inç):

(1) Kurulum boyutu
İç çapı (ID): Hava yastığının montaj boğazının veya kolunun delik çapı.

Dış çapı (OD): Hava yastığının hava yastığının hava yastığının hava yastığının en büyük çapı, çevredeki bileşenlere müdahale etmemesini sağlar.

Yükseklik (özgür yükseklik ve çalışma yüksekliği):

Serbest yükseklik: Şişirilmemişken doğal yükseklik.

Çalışma yüksekliği: Şişirme sonrası normal kullanım yüksekliği (hız ve yük kapasitesini etkiler).

(2) Felç
Hava yastığı sıkıştırma/uzantı sınır aralığı, gerçek uygulamalarda hareket gereksinimlerini karşılamalıdır.

(3) Yük kapasitesi
Ekipmanın ağırlığına göre uygun yük aralığını seçin (örneğin, tek bir hava yastığının 200 kg'ı desteklemesi gerekiyorsa, nominal yükü ≥ 200 kg olan bir model seçin).

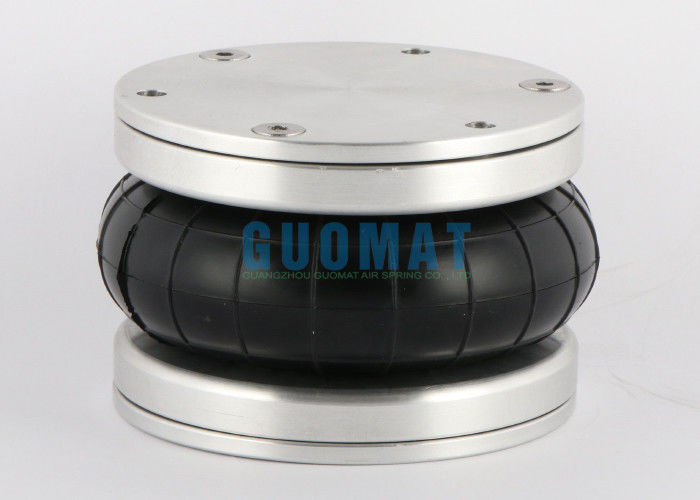

GUOMAT 1B4.5X1P Tek Hava Bahçesi'nin Gerçek Resimi
