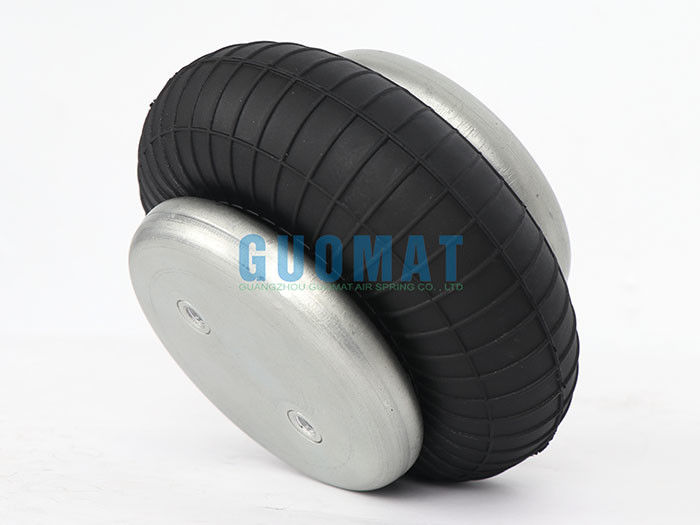

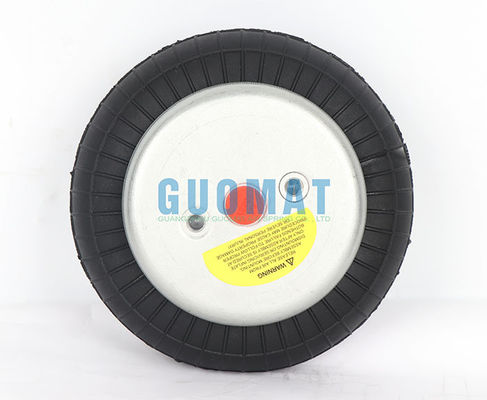

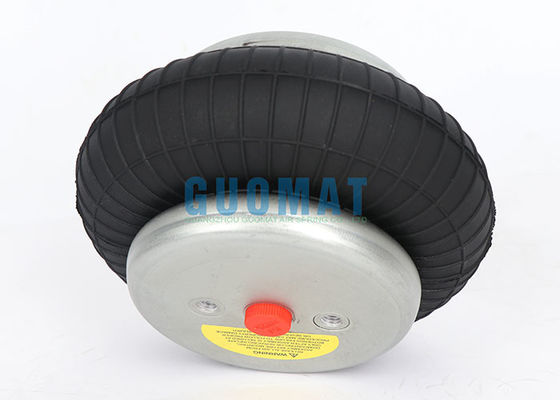

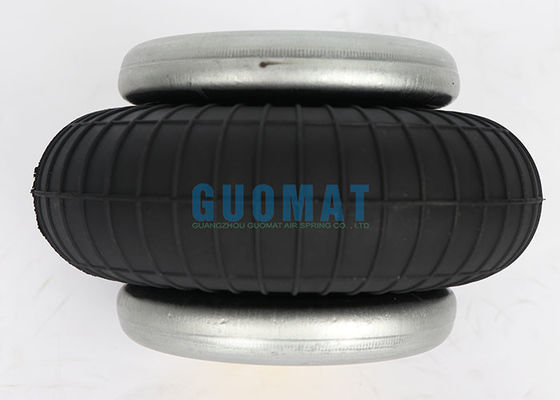

Kauçuk Hava Bellows Navigator WBE 200-E1 Weforma Crimped Convoluted Hava Bahçeleri

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	1B7070

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 ADET
Fiyat:	$49.9-59.9/pc
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	L/C, T/T, Western Union
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Ürün Adı:	Hava Yastığı/Hava Yastığı/Havalı Süspansiyon	Garanti:	1 yıl
Malzeme:	Kauçuk + Çelik	Paketleme:	Kahverengi Karton
Contitech:	FS70-7	Anka kuşu:	SP 1 B 05
FESTO:	Eb-165-65	Hava deliği:	G1/4

Kauçuk Hava Bellows Navigator WBE 200-E1 Weforma Crimped Convoluted Hava Bahçeleri

Ürün Ayrıntıları

GUOMAT NO.: 1B7070

Adı: Tek sarmal endüstriyel hava yayı

Garanti: 1 yıl

Malzeme: Kauçuk balon ve çelik kapak plaka

Sertifika: ISO/TS16949:2009

Paketleme: Müşterinin gereksinimlerine göre paketlenmiş (hava yaylı) kahverengi karton

Uygulama alanı: Endüstriyel ekipmanların şok emici

Ödeme: T/T, PayPal, Western Union

Nakliye: Hava yoluyla, deniz yoluyla, kamyonla veya ekspres yoluyla

1B7070 Kauçuk Hava Bellows Teknik Veriler

Üst kapak plakanın çapı: 105 mm
Hava deliği: G1/4
Üst kapak plakanın iğneli deliği: 2XM8X1.25
Filtrelenmiş delikler arasındaki merkez mesafesi: 44.5 mm
Filtrelenmiş delikten hava deliğine merkez mesafesi: 22.25mm
Alt kapak plakanın çapı: 105 mm
Alt kapak plakanın iğneli deliği: 2XM8X1.25
Filtrelenmiş delikler arasındaki merkez mesafesi: 44.5 mm
Doğal dış çap: 150 mm
En fazla dış çapı: 165 mm
En az sıkıştırma yüksekliği: 50 mm
Maksimum yüksekliği: 115mm
Çarpım: 65mm

GUOMAT 1B7070 aşağıdaki üretici numaralarını değiştirebilir.

ContiTech FS70-7

ContiTech FS 70-7

ContiTech FS70-7 CI

ContiTech FS 70-7 CI

ContiTech FS70-7 CI G1/4

ContiTech FS 70-7 CI G1/4

Phoenix SP1B05

Phoenix SP 1 B 05

Bosh 822419002

Festo EB-165-65

Weforma WBE 200- E1

Weforna Hava Bahçesi

WBE 200

WBE 200-E1 G1/4

WBE 200-E3 1/4NPT

Titreme yalıtımı - dinamik karakteristik değerler

Tasarım yüksekliği

Tavsiye edilen 90mm, en az 70mm.

Basınç	Bar	3	4	5	6	7	8	Vol V (I)
Güç ((Yük)	KN:	2.7	3.7	4.7	5.7	6.6	7.7	0.9
Bahar oranı C	N/cm	1040	1270	1530	1770	2060	2325
Doğal Frekans f0	Hz	3.1	2.9	2.9	2.8	2.8	2.7

Pnömatik uygulama - statik özellik değerleri

F kuvveti (kN)

Basınç P	Bar	3	4	5	6	7	8	Vol V (I)
Yükseklik H (mm)	100	2.2	3.1	4.0	4.8	5.7	6.6	1.0
	90	2.7	3.6	4.6	5.6	6.5	7.5	0.9
	80	3.1	4.1	5.1	6.2	7.3	8.3	0.8
	70	3.4	4.5	5.6	6.7	7.9	9.0	0.7
	60	3.6	4.8	6.0	7.2	8.4	9.5	0.6
