166mm Yükseklikli Kauçuk Hava Bahçesi M10 Döner Çubuk Aktifleri İçin Çift Döner Hava Balonu

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949, ISO9001
Model numarası:	2H160166P

Ödeme & teslimat koşulları:

Min sipariş miktarı:	5
Fiyat:	pazarlık edilebilir
Ambalaj bilgileri:	Güçlü Karton Kutu veya Müşteri Gereksinimi
Teslim süresi:	5-8 iş günü
Ödeme koşulları:	L/C, D/A, D/P, Western Union
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Durum:	Yepyeni	Örnek:	Kullanılabilir
Görev:	Şoku Azalt	Ticari marka:	GUOMAT
Türü:	Gaz dolu	Malzeme:	Paslanmaz Çelik + Kauçuk
Evrişimler:	2	Felç:	108mm
Vurgulamak:	166mm Yükseklik Hava Baharı , Çift Kıvrımlı hava yayı , Rotary Shaft Actuators Hava Baharı

166mm Yükseklikli Kauçuk Hava Bahçesi M10 Döner Çubuk Aktifleri İçin Çift Döner Hava Balonu

Ürün Tanıtımı
GUOMAT numarası: 2H160166P
Garanti: 1 yıl
Ürün Adı: Endüstriyel Hava Baharı
Dönenler: 2
Bağlama yöntemi: Flanş bağlantısı
Malzeme: Kauçuk ve Paslanmaz Çelik
Örnek: Evet
Teslim süresi: 2-8 iş günü
Tip: Gaz dolu

Teknik veriler
Adı çapı: 100 mm
Minimum sıkıştırma: 82mm
Güvenli uzatma: 190mm
Tam vuruş: 108mm
Maksimum dış çapı (0,7Mpa): 175mm
Doğal yüksekliği: 166mm
Kapak genişliği: 160 mm
Filtrelenmiş delikler arasındaki merkez mesafesi: 135 mm

Taşıma Kapasitesi	Enflasyon Baskısı		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa	0.7Mpa	0.8Mpa	0.7Mpa Hacim (dm³)
	Kurulum Yüksekliği		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa	0.7Mpa	0.8Mpa	0.7Mpa Hacim (dm³)
	82	(mm)	364	538	713	892	1071	1251	1430	0.86
	116	(mm)	262	397	537	674	815	950	1095	1.27
	150	(mm)	190	290	391	490	597	700	802	1.64
	166	(mm)	149	237	325	413	502	593	684	1.77
	190	(mm)	76	128	180	233	287	342	398	1.95
	201	(mm)	23	55	83	111	148	183	220	1.95
Tasarım yüksekliğinde sertlik ve sıklık	Dikey Sertlik	(Kg/cm)	39	54	72	89	107	125	138
	Doğal sıklık	Hz	2.56	2.40	2.35	2.33	2.31	2.30	2.25
	Doğal sıklık	cpm	154	144	141	140	139	138	135

Rotary Shaft Actuatorlar için hava yayı
Hava yayları, performansı artırmak, titreşimleri azaltmak ve rotasyonel hareket sistemlerinde hassasiyeti artırmak için döner şaft aktüatörlerine etkili bir şekilde entegre edilebilir.
(1) Titreme Dökme ve Şok Emimi
Sorun: Döner aktüatörler (örneğin, robotikte, valf kontrolünde veya endüstriyel otomasyonda) genellikle mekanik aşınmaya veya konumlandırma hatalarına yol açan torsiyon titreşimleri veya ani yük değişikliklerine maruz kalırlar.
Çözüm: Eksenel veya radyal olarak monte edilmiş hava yayları yüksek frekanslı titreşimleri absorbe eder ve şok yüklerini dondururur (örneğin ani duraklama/geri dönüş).

(2) Döngü Yardımcılığı ve Yük Karşılığı
Sorun: Ağır döner yükler (örneğin, büyük valfler, vinç dönen halkalar) yüksek tork gerektirir ve aktüatörleri gerektirir.
Çözüm: Dönüş yönünde önceden yüklenmiş hava yayları statik yükleri dengeler ve aktüatör güç ihtiyacını azaltır.

(3) Geri tepki ortadan kaldırılması
Sorun: Döner sistemlerdeki vites trenleri veya bağlantılar, hassasiyeti azaltan bir geri tepki yaratır.
Çözüm: Bir hava yayı, bantlara veya dişlilere sabit radyal basınç uyguluyor, teması koruyor ve oyunu en aza indiriyor.

(4) Yanlış Hizalama Kararı
Sorun: Isısal genişleme veya montaj hataları nedeniyle şaftın yanlış hizalandırılması bağlanmaya neden olur.
Çözüm: Yan tarafa uyumlu hava yayları, tork aktarımını korurken hafif radyal/eksel yüzerlik sağlar.
Örnek: Hava yaylı birleştirilmiş çubukları olan kağıt fabrikası ruloları, bükülmeden termal sürüklenmeye dayanır.

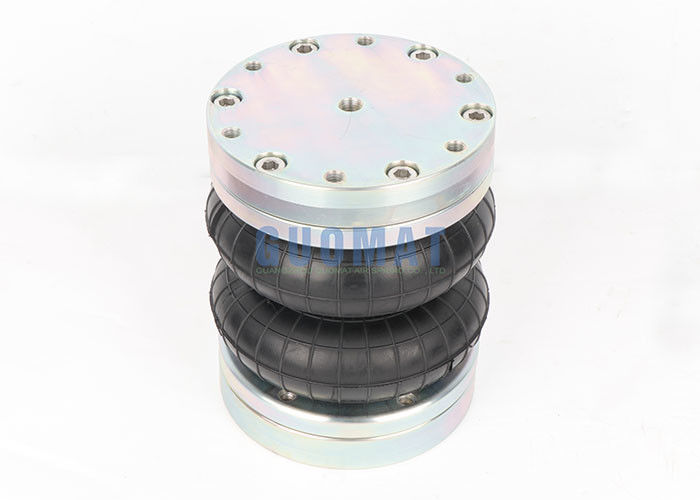

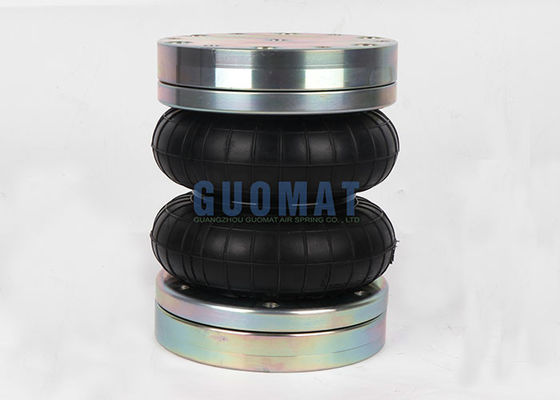

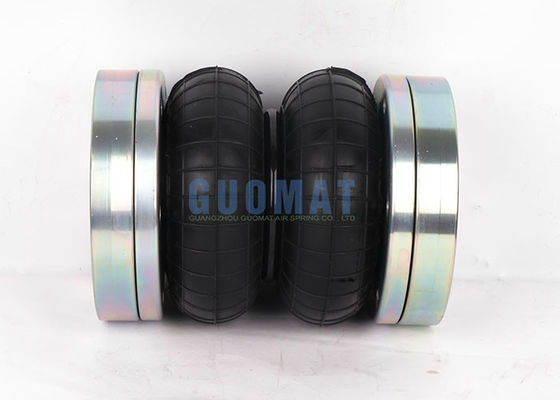

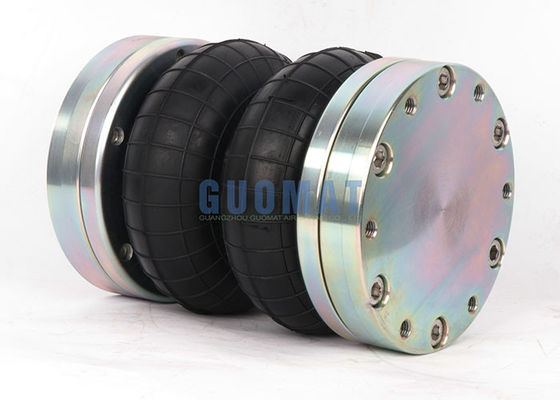

Ürün Görüntüsü
166mm Yükseklikli Kauçuk Hava Bahçesi M10 Döner Çubuk Aktifleri İçin Çift Döner Hava Balonu 0
