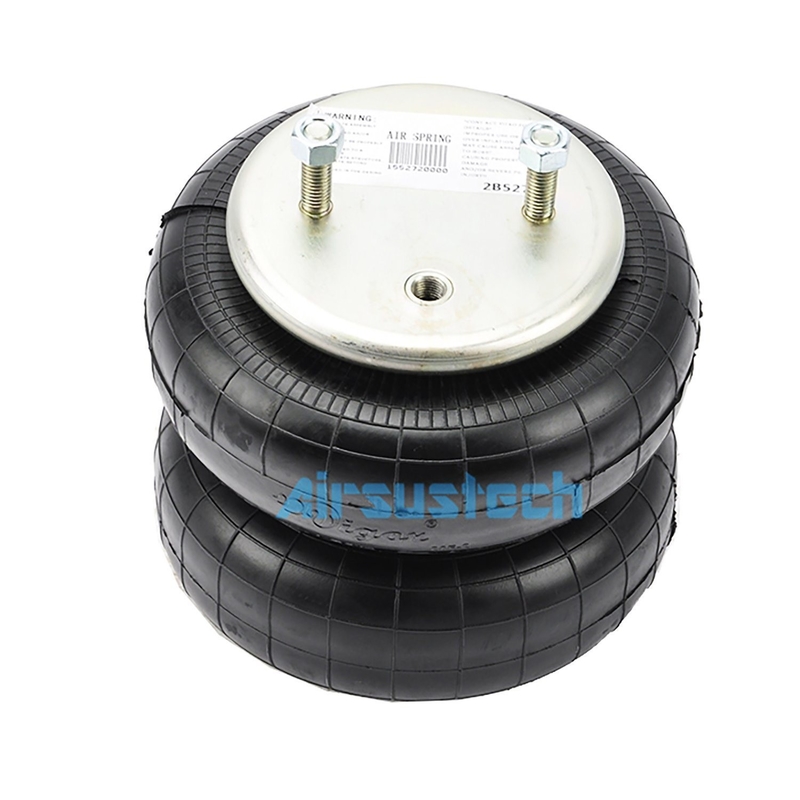

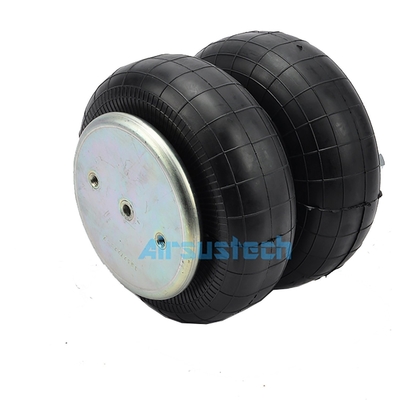

Guomat Kavramlı Hava Bahçesi Şokları Watson&Chalin AS-0041 Şok emici
Çapraz referans
Watson&Chalin AS-0041
Üçgen 6332
Üçgen 4426
Firestone W01-358-6943
Firestone W01 358 6943
Firestone W013586943
Contitech FD200 25 426
Contitech FD 200-25 426
Contitech FD200 25 426
Contitech 161332
Goodyear 2B9-250
Goodyear 2B9 250
Goodyear 578923206
Neway/SAF 90557237
Ridewell 1003586943C
Tuthill 6352
V-Steer II (Yüksek Çanta)
Van Raden
2B6943 Spesifikasyonlar ve Teknik Veriler
Fındık/ Kör fındık
Üst plaka vida dişleri: 2 x 1/2-13UNC
Üst kapak plakanın vida merkez mesafesi: 89 mm
Alt kapak plakanın vida dişleri: 2 x 3/8-16UNC
Alt kapak plakanın vida merkezi mesafesi:89mm
Hava deliği/hava girişi/hava montajı
Hava deliği/hava girişi: 1/4NPT
Hava girişi ve fıstık arasındaki merkez mesafesi: 44.5 mm
Kapak plaka
Üst plakanın çapı (genişliği): 160 mm
Alt kapağın çapı (genişliği): 160 mm
Maksimum yüksekliği: 325mm
Minimum yüksekliği: 79mm
Çalışma çarpısı:En az 79 mm en fazla 325 mm
Diğerleri
Çarpıcı blok/çarpıcı blok: Çarpıcı yok
Kemer halkası/Girdle hoop/Girdle ring: bir parça
Min. basınç: 0 bar
Min. yüksekliğe geri dönüş gücü: ≤250N
Sıkıştırılmış plakalar ile toplam ağırlık: 3,5 kg
Titreme yalıtımı - dinamik karakteristik değerler
Tasarım Yüksekliği H: önerilen 254 mm, minimum 230 mm
| Basınç p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Güç ((Yük) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| Bahçe hızı [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| Doğal frekans [Hz] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
Pnömatik uygulama-statik özellik değerleri
Güç F[KN]
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Yükseklik H[mm] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
Paketleme Ayrıntıları
| Model numarası. |
Net Ağırlık |
Brüt Ağırlık |
Kutu Ağırlığı |
Kutu Boyutu |
Paketleme miktarı |
| 2B6943 |
3.861kg |
4.241kg |
0.38kg |
24*24*24cm |
1 |
Çift Çemberli Endüstriyel Hava Kaynakları Hakkında
Hava yayının ortasında bir kemer vardır. Bu kemer hava yayı halkası olarak adlandırılır ve bu halkasının sayısı, kıvrım sayısını ayırt etmek için temel unsurlardan biridir.
Çift sarmal endüstriyel hava yayı, kauçuk ağdan yapılmış kavisli bir kapsüldür. Kapsülün iki ucunun iki basınçlı hava odası oluşturmak için iki çelik plaka ile birleştirilmesi gerekir.Kauçuk ve ağ kabloların kendileri yükün taşıma kapasitesini sağlamazÇift sarmal endüstriyel hava yayı mükemmel bir düşük frekanslı titreşim izolatörüdür.Gerekli sertliğe ulaşmak için kauçuk mesanede basınç değişikliği basınç bağlıdırŞu anda, çift sarmal endüstriyel hava yayı, hassas enstrümanlarda, hassas makinelerde ve özel ekipmanlarda yaygın olarak kullanılmaktadır. düşük frekanslı titreşim yalıtımı.
Çift sarmal endüstriyel hava yayları, şok yalıtımını ve tamponlamasını elde etmek için basınçlı havanın doğrusal olmayan restorasyon kuvvetini kullanır.Amerika Birleşik Devletleri'nde ilk kez hava yayları endüstride şok emici elastik elemanlar olarak başarılı bir şekilde kullanıldığından beri, hava yayları yavaş yavaş birçok alanda yaygın olarak kullanılmaktadır.
