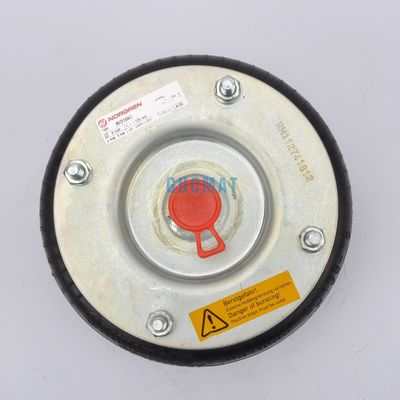

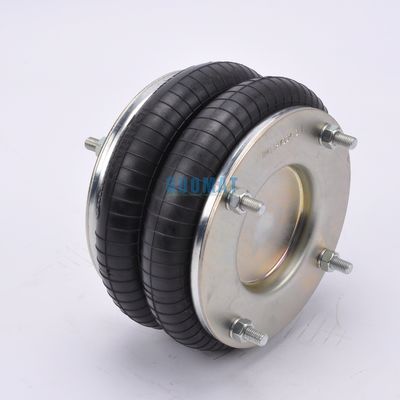

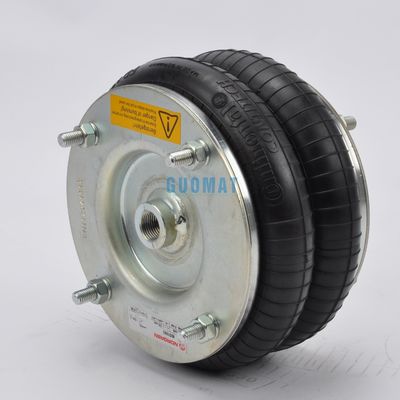

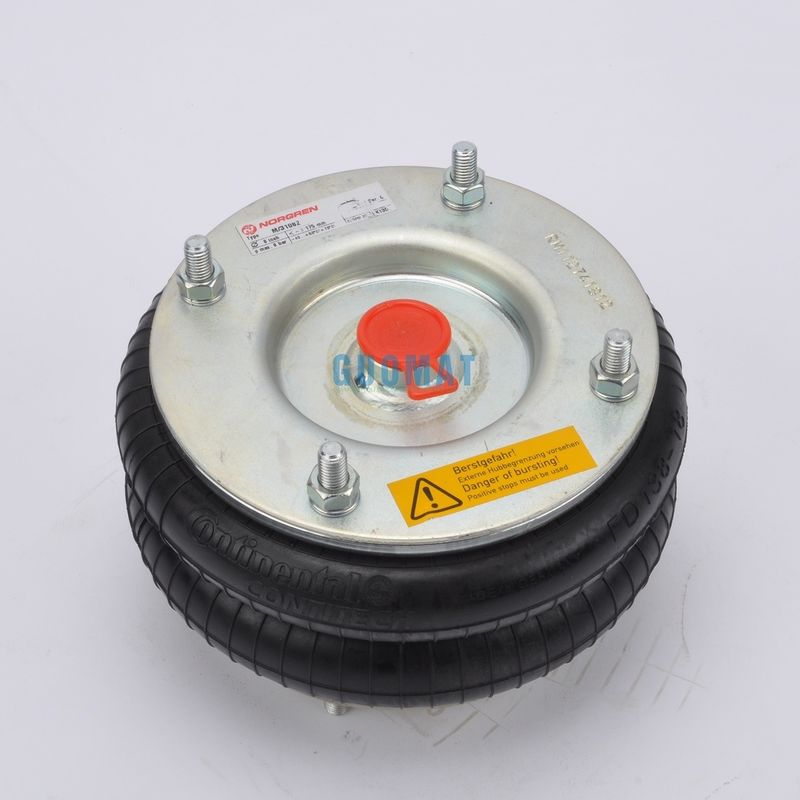

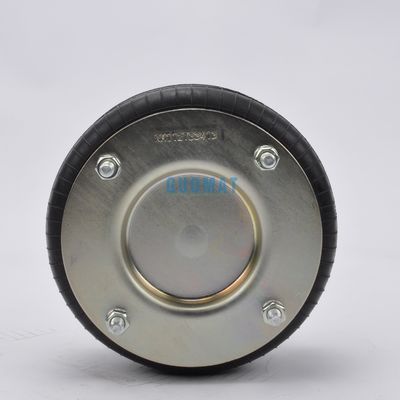

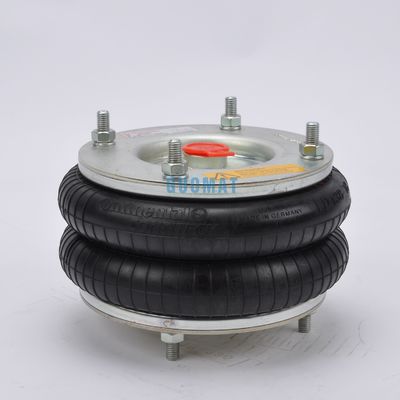

M/31082 Norgren Hava Yayları ContiTech FD138-18 DS Double Convolution Air Actuator 8 "x 2

Ürün ayrıntıları:

Menşe yeri:	Guangzhou, Çin
Marka adı:	Norgren
Sertifika:	ISO/TS16949:2009
Model numarası:	M/31082

Ödeme & teslimat koşulları:

Min sipariş miktarı:	5 adet
Fiyat:	USD119.9-199.9/PC
Ambalaj bilgileri:	Güçlü Karton Kutu veya Müşteri Gereksinimi
Teslim süresi:	3-7 İş Günü
Ödeme koşulları:	L/C, T/T, Western Union veya Diğerleri
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

NW:	3,5 kilo	Garanti:	Bir Yıl
Basınç Yeteneği:	0,2-0,8 Milyon Pa	Diğer OEM:	8"x2
Alt Plaka Çapı:	184 mm	Hava girişi:	G3/4
Taşıma Paketi:	Kartonlar	Ticari marka:	Norgren
Malzeme:	Kauçuk ve Alüminyum	Kullanımı:	Sanayi
Vurgulamak:	Çifte kıvrımlı hava kaynakları , 8 ′′ x 2 Havadan kaynaklar

M/31082 Norgren Hava Bahçeleri ContiTech FD138-18 DS Çift Kavramlı Hava Çalıştırıcısı 8 "x 2

Türü	Emir No.
Sadece kauçuk balonlar	66501
Çıkarılabilir plakaları olan, G1/2 hava girişi	66505

Min. basınç 0 bar
En az yüksekliğe dönüş kuvveti ≤ 300 N
Toplam ağırlık 3,5 kg

Fındık / Kör Fındık
Yukarı Kapak Plaka vida (Fındık) Diş: 4pcs X M10

Alt kapağı plaka vida (Fındık) Diş: 4pcs X M10

Gaz deliği / hava girişi / hava montajı
Gaz deliği / hava girişi: G3/4

Kapak plağı
Üst kapak plakanın çapı (genişliği): 184 mm

Alt kapak plakanın çapı (genişliği): 184 mm

Üst ve alt levha malzemesi: Çelik

Kauçuk çukurlar
En fazla çapı 7 bar: 225MM

Kauçuk çırpınma:75mm-225m

Buffer blok / Buffer blok
Bump Bloğu olmadan
Girdle Hoop / Girdle Ring
Girdle Hoop ile: One Pieces of Girdle Hoop

Titreme yalıtımı - dinamik karakteristik değerler Tasarım yüksekliği H: önerilen 200 mm, minimum 180 mm
Basınç p [bar]	3	4	5	6	7	8	Vol. V [l]
Güç (Yük) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
Yay hızı [N/mm]	76	97	118.5	140	161	181.5	4.1
Doğal frekans [Hz]	2.2	2.2	2.1	2.1	2.1	2.0

Pnömatik uygulama - statik özellik değerleri Güç F [kN]
Basınç p [bar]		3	4	5	6	7	8	Vol. V [l]
Yükseklik H [mm]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

Diğer Norgen hava yayları modelleri:

Model	İsimsel Ø (inç) x kıvrımlar	Maksimum çarpım (mm)	Havaalanı büyüklüğü
M/31021	2 3/4" x 1	20	G1/4
M/31022	2 3/4 "x 2	45	G1/4
M/31023	2 3/4 "x 3	65	G1/4
M/31041	4 1/2 "x 1	140	G3/8
M/31042	4 1/2 "x 2	280	G3/8
M/31061	6" x 1	155	G1/2
M/31062	6" x 2	155	G1/2
M/31081	8 inç x 1	95	G3/4
M/31082	8" x 2	185	G3/4
M/31091	9 1/4 "x 1	105	G3/4
M/31092	9 1/4 "x 1	230	G3/4
M/31121	12 inç x 1	105	G3/4
M/31122	12" x 2	215	G3/4
M/31123	12" x 3	315	G3/4
