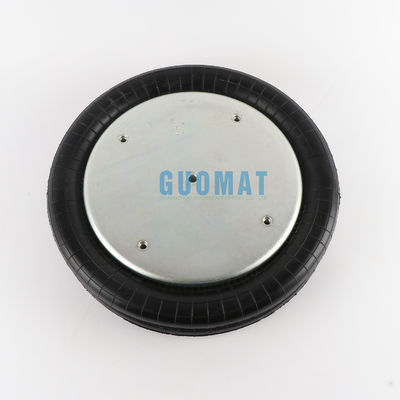

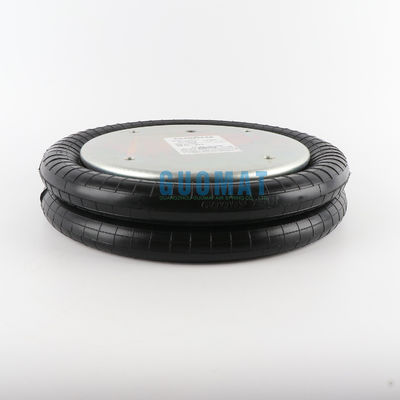

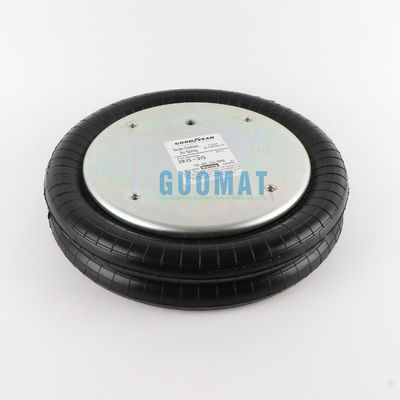

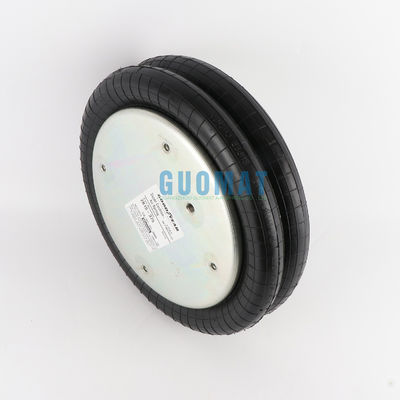

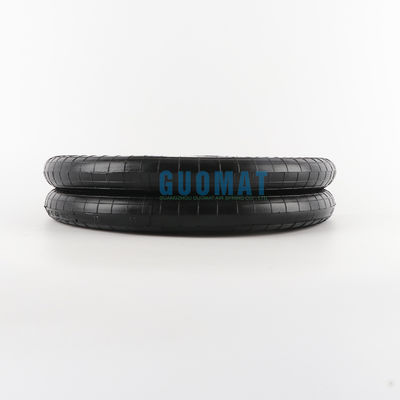

Gazla Doldurulmuş Kıta Bellow Stili FD 530-30 Çift Çemberli Hava Aktiflatörü

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949, ISO9001
Model numarası:	2B6800

Ödeme & teslimat koşulları:

Min sipariş miktarı:	5
Fiyat:	pazarlık edilebilir
Ambalaj bilgileri:	Güçlü Karton Kutu veya Müşteri Gereksinimi
Teslim süresi:	5-8 iş günü
Ödeme koşulları:	L/C, D/A, D/P, Western Union
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Model NO.:	2B6800	Üreticisi:	GUOMAT
Malzeme:	Doğal Kauçuk	Örnek:	Kullanılabilir
Çalışma İnme:	273mm	Türü:	Çift Kıvrımlı
Gerekli alan:	415mm	Den sevk etmek:	Çin'deki herhangi bir liman
Vurgulamak:	Gazla Doldurulmuş Kıta Bellow , Çift kaplı gaz dolusu kıtasal bellow , FD 530-30 Çifte sarmal hava aktüatörü

Gazla Doldurulmuş Kıta Bellow Stili FD 530-30 Çift Çemberli Hava Aktiflatörü

Çapraz OEM Numarası

Goodyear Parçaları NO.: 2B14-468
Goodyear Parçaları NO.: 2B14 468
Goodyear Parçaları NO.: 2B14468
Goodyear Parçaları NO.:2B14-362
Goodyear Parçaları NO.:2B14 362
Goodyear Parçaları NO.:2B14362
Goodyear Parçaları NO.:2B14-450
Goodyear Parçaları NO.:2B14 450
Goodyear Parçaları NO.:2B14450
Goodyear Parçaları NO.:2B15-375
Goodyear Parçaları NO.:2B15 375
Goodyear Parçaları NO.:2B15375

Ateş taşı Hava yayı parçaları NO.: W01-358-6800

Ateş taşı Hava yayı parçaları NO.:: W01 358 6800

Ateş taşı Hava yayı parçaları NO.:: W013586800

Ateş Taşı Hava Baharı: 21D-2

Ateş Taşı Hava Baharı: 21-2

Ateş Taşı Hava Baharı: 21 2

ContiTech Parçaları NO.:FD530-30 518 1/4 NPT

ContiTech Parçaları NO.:FD530-30518 1/4 NPT

Ürün Bilgisi

Fındık / Kör Fındık
Yukarı kapağı levhası vida (çeyreği) Diş	4 adet X 3/8-16UNC
Üst kapak plakanın vida merkezi mesafesi	159 mm
Alt kapak plaka vida (Fındık) Diş	4 adet X 3/8-16UNC
Alt kapak plakanın vida merkezi mesafesi	159 mm
Gaz deliği / hava girişi / hava montajı
Gaz deliği / hava girişi	1/4NPT
Mürekkep ve hava girişi arasındaki merkez mesafesi	79.5 mm
Kapak plağı
Üst kapak plakanın çapı (genişliği)	287 mm
Alt kapak plakanın çapı (genişliği)	287 mm
Kauçuk çukurlar
Kauçuk Altları MAX Diametresi	401 mm
Sıkıştırılmış Yükseklik	76.2 mm
Maksimum Yükseklik	351 mm
İş Hareketi	254mm

Ürün Teknik Verileri

Titreme yalıtımı - dinamik özellik değerleri

Basınç p [psi]	40	60	80	100	120
Güç (Yük) [lbs]	3740	5610	7480	9350	11220
Bahar Hızı [lbs/in]	987	1388	1811	2165	2628
Doğal Frekans [Hz]	1.6	1.6	1.6	1.5	1.5

Pnömatik uygulama - statik özellik değerleri

Güç F [lbs]

Basınç p	[psi]	20	40	60	80	100	120
Yükseklik H [in]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

Havanın etrafında yeterince boşluk olmalı.

Metal parçaların tüm yüzeyi kuvvetleri taşımak için kullanılmalıdır.
Havalandırmalar yan kılavuzlarla donatılmalıdır.
Çıkartmadan önce hava balonlarını tamamen boşaltın.
Balonların sürekli olarak hidrolik yağ, yağlayıcılar, çözücüler, metal kesikler ve kaynak kıvılcımları ile temas etmemesinden emin olun.
Bir uygulamada hava bellow özel ortamlara maruz kalırsa, ortamı, sıcaklığı ve konsantrasyonu belirten daha fazla bilgi için Precision Engineering'e başvurun.
