1B8X4 Firestone Hava Bahçesi W01-358-7564 Tek Kauçuk Kavşaklı Hava Çalıştırıcıları

Ürün ayrıntıları:

Menşe yeri:	Guangzhou Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949, ISO9001
Model numarası:	1B8X4

Ödeme & teslimat koşulları:

Min sipariş miktarı:	5 adet
Fiyat:	USD49.9-59.9/PC
Ambalaj bilgileri:	Güçlü Karton Kutu veya Müşteri Gereksinimi
Teslim süresi:	3-7 İş Günü
Ödeme koşulları:	L/C, T/T, Western Union veya Diğerleri
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

fonksiyon:	Şoku Azalt	Anahtar:	Ateştaşı W01-358-7564
HS kodu:	8708809000	Garanti:	12 Aylık
Türü:	Gaz dolu	İyi yıl:	1B8-550
Maks.çap:	230mm	Vuruş Yüksekliği:	50mm-140mm
Vurgulamak:	1B8X4 Firestone Hava Baharı , Firestone Hava Baharı W01-358-7564

1B8X4 Firestone Hava Bahçesi W01-358-7564 Tek Kauçuk Kavşaklı Hava Çalıştırıcıları

Referans No.

Çapraz referans No.

Firestone.W01-358-7564
Firestone.W01 358 7564
Firestone.013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Contitech: FS120-10
Contitech: FS120 10
Contitech: FS12010

Spesifikasyonlar ve detaylı teknik parametreler:AIRSUSTECH 1B8×4

Fındık/ Kör fındık

Üst plaka vida dişleri: 2×3/8-16UNC
Üst kapak plakanın vida merkezi mesafesi: 70mm
Alt kapak plakanın vida dişleri:2×3/8-16UNC
Alt kapak plakanın vida merkez mesafesi: 70 mm

Hava deliği/hava girişi/hava ekipmanları

Hava deliği/hava girişi: 1/4NPTF
Hava deliği ve vida arasındaki mesafe: 35mm

Kapak plağı

Üst plakanın çapı: 135 mm
Alt kapağın çapı: 135 mm

Çan lastik balonları

Kauçuk çukur çapı: 200 mm
Maks. OD: 230 mm.
Hız: 50 mm'den 140 mm'ye kadar

Bump blok/bumper blok

Tampon blokları yok.

Kemer döngüsü/Kemer döngüsü

Kemer döngüsü olmadan

Min. basınç: 0 bar
Min. yüksekliğe dönüş gücü: ≤200N
Sıkıştırılmış plakalar ile toplam ağırlık: 2,0 kg

Titreme yalıtımı - dinamik karakteristik değerler
Tasarım Yüksekliği H: 110mm, minimum 90mm önerilir

Basınç p[bar]	3	4	5	6	7	8	Vol. V[l]
Güç ((Yük) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Bahçe hızı [N/cm]	1335	1620	1925	2230	2535	2840
Doğal frekans [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Pnömatik uygulama-statik özellik değerleri
Güç F[KN]

Basınç p [bar]		3	4	5	6	7	8	Vol. V [l]
Yükseklik H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Firestone Stili 116 Çemberli Hava Baharı

Açıklama		Toplantı emri No.
Stil 116	Kör fındık, 1/4 NPT	W01-358-7564
Stil 116	Kör fındıklar, 3/4 NPT	W01-358-7561
İki Ply Bellows	Çelişkili çelişkili mermi halkaları, 13/4 vidalar, fındıklar, silindirler	W01-358-7568
	1/4 tank valfi yerleştirilmiş kör fındıklar	W01-A72-7518
	Sadece kauçuk balonlar	W01-358-0133

Plaka çapı: 5.31 in / 135 mm
Maksimum çarpım: 4 in / 101 mm
Maksimum yüksekliği: 6 in / 152 mm
Min. yüksekliği: 2 in / 51 mm
Hava bağlantısı: 1/4 NPT
Aşağıdaki malzeme: NR
Montaj ipliği: 2x3/8-16 UNC
Stil: 116
Min./max. sıcaklık aralığı: - 40°C / +70°C
Önerilen maksimum çalışma yüksekliği: 5.1 in / 130 mm
En fazla çap: 5.31 in / 231 mm en fazla yük: 3.41 psi / 16.55 kN

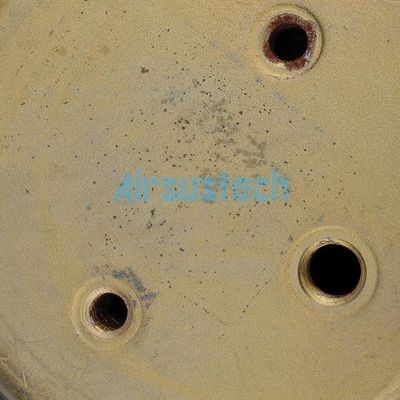

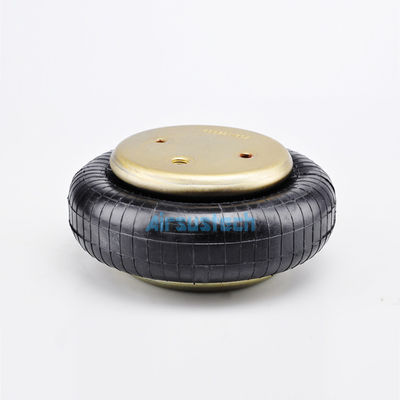

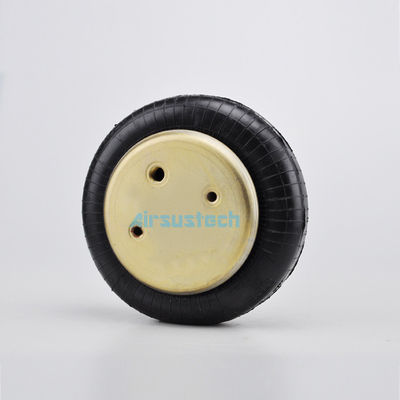

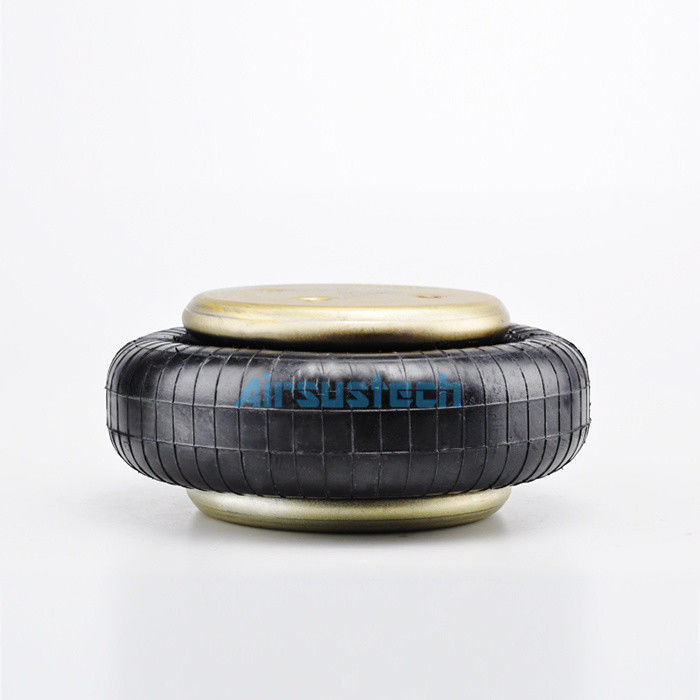

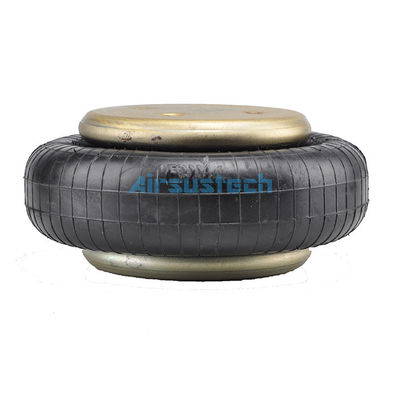

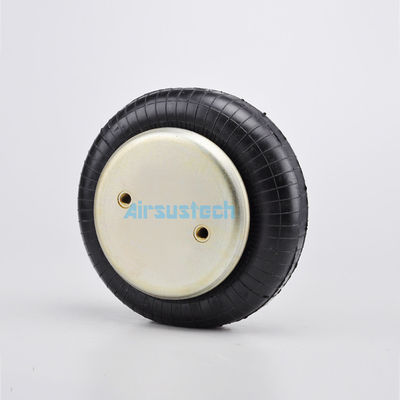

1B8×4'ün ilgili resmi

1B8X4 Firestone Hava Bahçesi W01-358-7564 Tek Kauçuk Kavşaklı Hava Çalıştırıcıları 0
