Menşe yeri: | Guangdong, Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | 1B 9x5 |
Min sipariş miktarı: | 6 ADET |
---|---|
Fiyat: | $49.9-59.9/pc |
Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç duyduğu gibi |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T/T, Western Union, L/C |
Yetenek temini: | 1000 ADET/HAFTA |
Ürün adı: | Süspansiyon Yayı/Hava Yastığı | Malzeme: | Kauçuk ve Çelik |
---|---|---|---|
Garanti: | 12 ay | Konum: | Arka veya Ön |
İyi yıl: | 1B9-202 | İşlev: | Şoku Azalt |
Operasyon: | Gazlı | Tip: | Tek Kıvrımlı Hava Yayı |
Vurgulamak: | 578913201 Goodyear Hava Yayı,1B9-202 Goodyear Hava Yayı |
Goodyear Hava Yayı 1B9-202/ 578913201 Kaldırma Makinesi İçin Kıvrımlı Hava Yayı Değişimi
Ürün Açıklaması
Öğe |
Hava Yayı/Amortisör Yayı |
Eşya yok. |
1B9X5 |
İçin uygun |
Endüstriyel Makine |
Malzeme |
Kauçuk+Çelik |
Garanti |
1 yıl |
ADEDI |
Stoklarımız varsa 1 adet |
paket |
1. Kabarcık çanta ve nötr kahverengi karton 2.Müşteriler ambalaj talep ediyor 3.Normal ihraç paketi |
||
Teslimat süresi |
Ödemenizi aldıktan sonra genellikle 2-8 iş günü |
||
Ödeme |
L/C, T/T, Western Union ve PayPal |
||
Servisten sonra |
1. Sevkiyat öncesi muayene 2. Müşterilerin geri bildirimlerini takip edin |
1B9X5 Referans Numarası
GOODYEAR 1B9-202 / 1B9202 / 578913201 / 578 91 3 201
YANGIN TAŞI W013587460 / W01-358-7460 / w01-358-7460
1B9-202 Hava Yastığı Teknik Verileri
Kapak plakası
Üst Kapak Çapı : 160mm
Alt Kapak Çapı : 160mm
Somun / Kör Somun
Üst Kapak Plakası Vida (Somun) Diş : 2x3/8-16UNC
Üst Kapak Plakasının Vida Merkez Mesafesi : 89mm
Alt Kapak Plakası Vida (Somun) Diş : 2x3/8-16UNC
Alt Kapak Plakasının Vida Merkez Mesafesi : 89mm
Gaz Deliği ile Vida Arası Mesafe : 44.5mm
Gaz Deliği/Hava Girişi/Hava Bağlantısı
Gaz Deliği : 1/4-18 NPTF
Kauçuk Körük
Kauçuk Körük MAX Çapı : 222mm
Çalışma İnme: MAX 160mm - MIN 60mm
Maksimum Yükseklik : 160mm
Minimum Yükseklik : 60mm
Sıkıştırma Yüksekliği :100mm
Min.basınç 0bar
Dönüş kuvveti min.yükseklik ≤200N
Sıkıştırılmış plakalarla toplam ağırlık 2,3 kg
Titreşim İzolasyonu - Dinamik karakteristik değerler ------- Tasarım Yüksekliği H :önerilen 110 mm, minimum 90 mm |
|||||||
Basınç P [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Cilt V [I] |
Kuvvet Yükü [KN] | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 |
2.7 |
Yay oranı [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2.7 |
Doğal Frekans [Hz] | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.7 |
Pnömatik Uygulamalar - Statik Özdeğer Değerleri Kuvvet F[KN] |
||||||||
Basınç P [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Cilt V [I] | |
Yükseklik H [mm] | 120 | 4.5 | 6.2 | 8.2 | 10.4 | 12.1 | 13.8 | 2.8 |
110 | 5.5 | 7.5 | 9.6 | 11.9 | 14.0 | 15.7 | 2.7 | |
100 | 6.3 | 8.6 | 11.0 | 13.4 | 15.5 | 17.5 | 2.3 | |
90 | 7.0 | 9.4 | 12.1 | 14.6 | 17.0 | 19.2 | 2.2 | |
80 | 7.6 | 10.2 | 13.0 | 15.7 | 18.2 | 20.6 | 1.8 | |
70 | 8.1 | 10.9 | 13.6 | 16.5 | 19.3 | 21.9 | 1.6 | |
60 | 8.5 | 11.5 | 14.2 | 17.1 | 20.1 | 23.0 | 1.3 |
Her standart hava yayı 4 katmandan oluşur.
belirli bir açıda.
ilk katmana belirli bir açıyla döşenir.

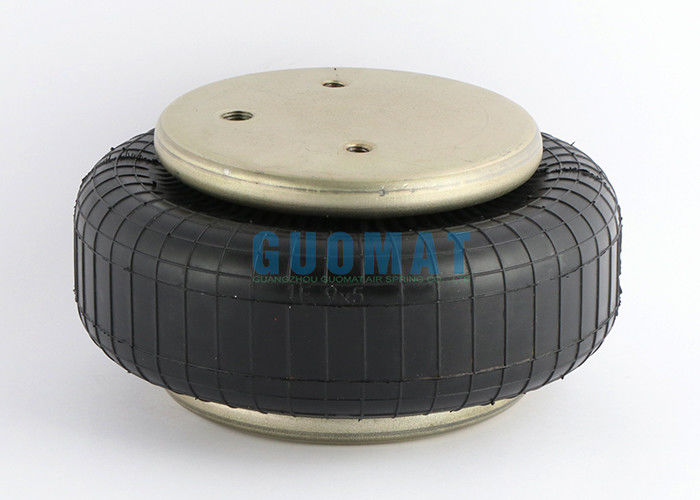

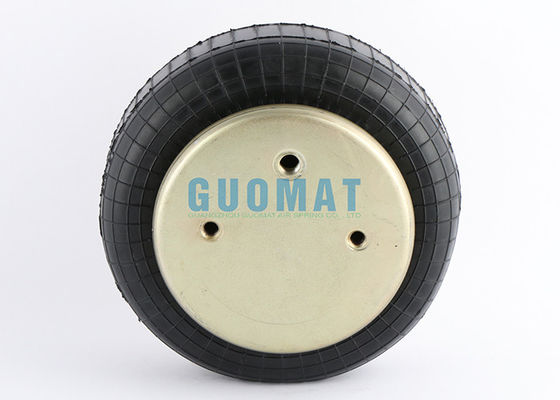

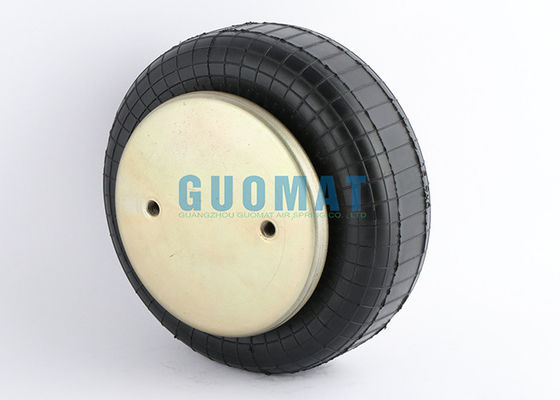

Ürün resmi
