Menşe yeri: | Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | 2B4.5X1 |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç duyduğu gibi |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T/T, Western Union, Paypal veya Diğerleri |
Yetenek temini: | 1000 adet/hafta |
Malzeme: | Alüminyum alaşımı ve kauçuk | Kıta: | FS 44-5 |
---|---|---|---|
Garanti: | 12 ay | Net ağırlığı: | 1.2 KG |
Diğer Adı: | Hava İzolatörü | Basınç Yeteneği: | 0,2-0,8 M Pa |
Brüt ağırlık: | 1.8 KG | Flanş halkası: | İle |
Bağlantı Yöntemi: | Flanş Bağlantısı | ||
Vurgulamak: | Continental FS 44-5 Endüstriyel Körük,G3/8 Endüstriyel Körük,2 Convolution Endüstriyel Körük |

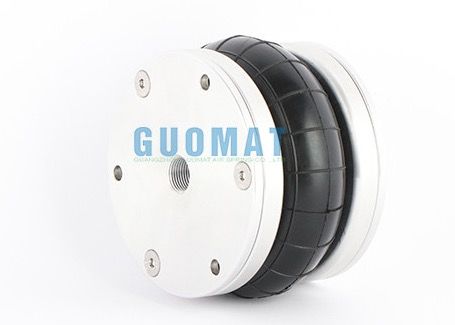

Continental FS 44-5 DI G 3/8 CR Körük Tekli 4 1/2 X 1 Endüstriyel Körükler
GUOMAT 2B4.5X1 HAVA YAYI Çapraz diğer OEM:
GUOMAT Parça Numarası: 2B4.5X1
Continental FS 44-5 DI G 3/8 CR
Continental FS44-5 DI G 3/8 CR
Kıtasal FS44-5 DI G 3/8
Contitech Parça Numarası:70205,
Contitech Parça Numarası:FS44-5DIG3/8CR
Contitech Parça Numarası:FS 44-5 DI G 3/8 CR
Contitech Parça Numarası:FS44-5 DI G 3/8 CR
Contitech Parça Numarası:FS44-5 DI G 3/8
DUNLOP Parça Numarası:SP 2334
DUNLOP Parça Numarası: SP2334
Firestone Parça Numarası:W01R584050,
Firestone Parça Numarası:W01-R58-4050,
Firestone Parça Numarası:WO1R584050,
Firestone Parça Numarası:WO1-R58-4050
2B4.5X1 Hava Yayları Hızlı ayrıntılar:
Aralık: PM / 31000
Orta: basınçlı hava
Çalışma modu: tek eylem
Strok uzunluğu: 80 mm
Stoma boyutu: G3/8
Nominal çap: 4-1 / 2"
Evrişim sayısı: 2
Çalışma modu: tek eylem
Çalışma basıncı: 0 ... 8 bar
Çalışma sıcaklığı: -30 ... 50°C
Strok uzunluğu: 80 mm
Teorik güç: 5750 N
Sertifikasyon-REACH: istek üzerine mevcuttur
Sertifikasyon-RoHS uyumlu: istek üzerine mevcuttur
Sertifika-IOS: 9001
Sınıflandırma-eSınıf 11: 51010390
Sınıflandırma-HS Kodu: 84123100
Sınıflandırma-HTS kodu: 8412310000
Sınıflandırma-UNSPCS kodu: 31251504
Boyut-Çap: 125,0 mm
Boyut-Uzunluk: 65.0 mm
Boyut-ağırlık: 0.950 kg
Boyut-Ölçü Birimi: EA
Performans-raf ömrü: 5 yıl
Guomat 2B4.5X1 Endüstriyel Çift Kıvrımlı Hava Yayı Özellikler
körük tipi endüstriyel hava yayı,
tek dönüş,
etkili alan: 44 cm2
maksimum vuruş, 5 cm
bağlantı parçaları, ayrılabilir
içten dişli montaj dişi, G3/8 BSPP
Üretici: GUOMAT
sıkıştırılmış yükseklik | 1,97" | giriş tipi | Metrik |
Maksimum dağıtım yüksekliği | 3.54" | Hava girişi | 3/8" |
maksimum çap | 4.92" | diziler | D |
Maksimum şişirme basıncı | 120 psi | en düşük sıcaklık | -22°F |
Maksimum vuruş | 1.57" | Maksimum sıcaklık | 194 derece F |
ağırlık | 1 pound. | Körük tipi | Tek büküm |
❶Somun / Kör Somun
Somunun Uzunluğu:13,5 mm
Üst Kapak Plakası Vida sayısı: 4 adet
Alt Kapak Plakası Vida sayısı : 4 adet
Üst Kapak Plakası Vida (Somun) Dişi : M10
Üst Kapak Plakasının Vida Merkez Mesafesi : 93mm
Alt Kapak Plakası Vida (Somun) Dişi : M10
Alt Kapak Plakasının Vida Merkez Mesafesi : 93mm
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı
Gaz Deliği / Hava girişi : G3/8
❸ Kapak Plakası
Üst Kapak Çapı: 110 mm
Alt Kapak Çapı: 110 mm
❹Kauçuk Körükler
Kauçuk Körük Doğal Çap : 120mm
Kauçuk Körük Doğal Yükseklik :115 mm
❺ Tampon blok / Tampon blok
Tampon Bloğu Olmadan
❻ Kuşak Çember / Kuşak Yüzük
Kuşak Kasnağı ile: bir parça Kuşak Kasnağı
Endüstriyel Kıvrımlı Hava Yay Elemanının Bileşimi Aşağıdaki Yönlere Sahiptir
❶Somun / Kör Somun– Aynı zamanda Kapak Plakası grubunun kalıcı bir parçası.Cıvata montaj sistemine alternatif sunar.Demir plaka içinde kusurludur
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı – Çoğu zaman, kauçuk körüklere hava girişini sağlayan 1/4 NPT.
❸ Kapak plakası- Daha dayanıklı körük tasarımına ve fabrikadaki en büyük kalite kontrolüne kadar kıvrılmıştır.Sevkiyat öncesi sızıntı testinin %100'üne izin verir.
❹Kauçuk Körükler- Hava Körükleri dört katman malzeme içerir: bir iç katman, iki katmanlı kord takviyeli kumaşlar ve bir kapak.Doğal kauçuğun yapısı – 65F fonksiyonel özellikler sağlar.
❺ Tampon bloğu / Tampon bloğu - Yayda ani bir hava basıncı kaybı durumunda araca veya süspansiyona büyük zarar gelmesini önlemek için tasarlanmış katı kauçuk veya mühendislik plastik cihazı.
❻ Kuşak Çember / Kuşak Yüzük - Karmaşık tip yaylı körüklerin yanal stabilitesini sağlamak için kalıplanmış tel sargılı halka.
GUOMAT Hava Yayları, çelik yaylardan her zaman dört kat daha uzun olmak üzere en az iki kat daha uzun ömürlü olabilir!
Flanş bağlantı tipi havalı yay modeli karşılaştırma tablosu | |||
GUOMAT NO. | Contitech NO. | GUOMAT NO. | Contitech NO. |
FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
FD614-26DS | FD 614-26 DS | FT2870-45RS | FT2870-45 RS |
FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
FT22-6DICR | FT 22-6 DI CR | ||
FT44-15DICR | FT 44-15 DI CR | ||
FT76-20DICR | FT 76-20 DI CR | ||
FT76-20DSCR | FT 76-20 DS CR | ||
FT138-26DS | FT138-26 DS | ||
FT210-32DS | FT 210-32 DS | ||
FT412-32DS | FT 412-32 DS | ||
FT614-36DS | FT 614-36 DS | ||
FT816-40DS | FT 816-40 DS |
