| Menşe yeri: | Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 1B7561 |
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T / T, Western Union, paypal veya diğerleri |
| Yetenek temini: | 1000pcs / hafta |
| Malzeme: | Kauçuk, demir | İYİ YIL: | 1B8-550 |
|---|---|---|---|
| Garanti: | 12 ay | ağırlık: | Ağırlık 2,4 kg |
| Diğer adı: | makine için hava yayı | Basınç Yeteneği: | 0.2-0.8 M Pa |
| vida: | 2X3 / 8-16UNC | Hava girişi: | 1/4 NPT |
| ateş taşı: | W01-358-7561 | ||
| Vurgulamak: | Sac Kaynak Kelepçesi Firestone Havalı Süspansiyon,3/4 NPT Firestone Havalı Süspansiyon,OEM Orijinal Firestone Havalı Süspansiyon |
||

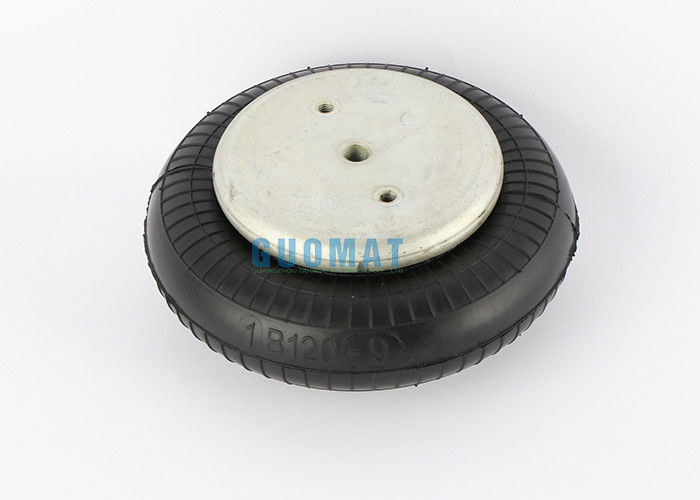

W01-358-7561 Firestone Endüstriyel Hava Yayı 3/4 NPT Stil 116 SAC KAYNAK KELEPÇESİ için
Açıklama:
GUOMAT 1B7561Bu kauçuk havalı yay, doğal kauçuk ve çelikten üretilir ve birleştirilir.GUOMAT fabrikası, kalite güvencesi, sıkı kalite denetimi tarafından üretilmiştir ve birçok müşteri tarafından övülmüştür.
1B8-550 Goodyear'ın yerini alabilir.GUOMAT 1B'nin boyutu7561 1B8-550 Goodyear ile aynıdır.
Ürün Açıklaması1B7561Referans 1B8-550 Goodyear
Üst Kapak Plakası Çapı: 135mm
Alt Piston Numarası: hayır
Alt Kapak Plakası Çapı: 135mm
Vida Merkez Mesafesi : 70mm
Somun Arası Gaz Deliği Mesafesi: 35 mm
Üst Kapak Plakası Vida (Somun) Dişi : 2pcsX3/8-16UNC
Alt Kapak Plakası Vida (Somun) Dişi : 2pcsX3/8-16UNC
Kauçuk Körükler MAX Çapı (Maksimum Çap): 230 mm
Kauçuk Körük Doğal Çap 210 mm
Çalışma Stroku: MAKS 140 mm ila MIN 50 mm
Sıkıştırılmış Yükseklik: 50 mm
Gaz Deliği / Hava girişi : 1/4NPTF
| Türleri | [Diğer tipler] Hava yayı1B8-550 Goodyear | Yükseklik ayar kolu | numara |
| Genişlik G (mm) | 221 | Yük aralığı (kN) | 12.501〜16.000 |
| İzin verilen yük (kN) | 13.1 | Diş uzunluğu L1 (mm) | -- |
| Ana gövde yüksekliği h (mm) | 134 | Nominal diş M (mm) | 10 |
| Mülk | Standart/Darbeye dayanıklı performans | Yükleme metodu | 2 |
| Hava besleme portu | 1/4 | Tamponlu veya tamponsuz | numara |
| RoHS direktifi | 10 | - | -- |
Teknik Verileri1B7561Referans 1B8-550 Goodyear
GUOMAT:1B7561
OEM Orijinal Ekipman Üreticisi:FS 120-10 CI
HAVA GİRİŞİ 1/4 NPT:
Ateştaşı : W01-358-7564
Goodyear:1B8-550
Contitech:FS120-10
Açıklaması1B7561 Referans 1B8-550 Goodyear
Montaj Sipariş No.
Stil 116 İki Katlı Körük
Kör somun, 1/4 NPT:W01-358-7564；W01 358 7564；W013587564
Kör somun, 3/4 NPT:W01-358-7561~W01 358 7561；W013587561;
W01-M58-6166,W01M586166,WO1-M58-6166,WO1M586166
Havşa başlı çelik boncuk halkaları,19/4 cıvatalar, somunlar, pullar:W01-358-7568；W01 358 7568；W013587568
1/4 tank vanası takılı kör somunlar W01-A72-7518；W01 A72 7518；W01A727518
Yalnızca kauçuk körükler:W01-358-0133；W01 358 0133；W013580133
Stil 117 Yüksek Körükler
Kör somun, 1/4 NPT:W01-358-7600；W01 358 7600；W013587600
Kör somun, 3/4 NPT:W01-358-7602；W01 358 7602；W013587602
Havşa başlı çelik boncuk halkaları, Mukavemet 13/4 cıvatalar, somunlar, pullar:W01-358-7606；W01 358 7606；W013587606
1B7561 Referans 1B8-550 Goodyear PNÖMATİK UYGULAMA – STATİK KARAKTERİSTİK DEĞERLER
| F kuvveti [lbf] | |||||
| Basınç p [psi] | 40 | 60 | 80 | 100 | CiltV [inç³] |
| Y 4,50 inç/114,3 MM | 728 | 1130 | 1570 | 1970 | 110 |
| Y 4,00 inç/101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| Y 3,50 inç/88,9 MM | 1050 | 1610 | 2240 | 2740 | 90 |
| Y 3,00 inç/76,2 MM | 1170 | 1770 | 2450 | 3020 | 75 |
| Y 2,50 inç/63,5 MM | 1270 | 1900 | 2630 | 3260 | 57 |
TİTREŞİM İZOLASYONU – DİNAMİK ÖZELLİKLER
| Basınç p [psi] | 40 | 60 | 80 | 100 | 120 | CiltV [inç³] | |
| Kuvvet (yük) F [lbf] | 801 | 1.240 | 1.700 | 2,130 | 2.530 | 110 | |
| Yay oranı c [lbf/in] | 709 | 949 | 1,190 | 1.430 | 1.670 | 110 | |
| Doğal Frekans f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tasarım yüksekliği H: önerilen 4,33 inç, minimum 3,54 inç | |||||||
1B7561 SAC KAYNAK KELEPÇESİ İÇİN YAY KULLANIMI:
GUOMAT'ın başka tür hava yayları vardır:
| 1B7-540 | 20095505 | Y | 1B7-540 IND | 1B7-540 (yalnızca endüstriyel sürüm 20551287) |
| 57991254000019 | 20095506 | Y | ENİDİN YI-1B7-540 | ENİDİN YI-1B7-540 |
| 1B7-540 | 20551287 | n | MDC İÇİN 1B7-540 | MDC İÇİN 1B7-540 - yalnızca meksika |
| 1B7-541 | 20095507 | n | 1B7-541 | 1B7-541 |
| 57991254100019 | 20095508 | Y | ENİDİN YI-1B7-541 | ENİDİN YI-1B7-541 |
| 57991254200000 | 20095509 | Y | 1B7-542 | 1B7-542 |
| 57991254200019 | 20095510 | Y | ENİDİN YI-1B7-542 | ENİDİN YI-1B7-542 |
| 57991254300000 | 20095511 | Y | 1B7-543 | 1B7-543 |
| 1B7-544 | 20095512 | n | 1B7-544 | 1B7-544 |
| 57991254500090 | 20811602 | Y | C1B7-541 | C1B7-541 |
| 1B6-547 | 20310537 | n | 1B6-547 | 1B6-547 |
| 57991254700019 | 20310538 | Y | ENİDİN YI-1B6-547 | ENİDİN YI-1B6-547 |
| 57991254800090 | 20810733 | Y | C1B7-540 | C1B7-540 |
| 57991254900090 | 20810734 | Y | C 1B7-544 | C 1B7-544 |
| 1B8-550 | 20095515 | n | 1B8-550 | 1B8-550 |
| 57991255000019 | 20095516 | Y | ENİDİN YI-1B8-550 | ENİDİN YI-1B8-550 |
| 1B8-552 | 20095517 | n | 1B8-552 | 1B8-552 |
| 57991255200019 | 20095518 | Y | ENİDİN YI-1B8-552 | ENİDİN YI-1B8-552 |
| 1B8-553 | 20095519 | n | 1B8-553 | 1B8-553 |
| 57991255300019 | 20095520 | Y | ENİDİN YI-1B8-553 | ENİDİN YI-1B8-553 |
| 1B8-554 | 20095521 | n | 1B8-554 | 1B8-554 |
| 57991255400019 | 20095522 | Y | ENİDİN YI-1B8-554 | ENİDİN YI-1B8-554 |
| 1B8-555 | 20095523 | n | 1B8-555 | 1B8-555 |
| 1B8-556 | 20095524 | n | 1B8-556 | 1B8-556 |
| 1B8-560 | 20095526 | n | 1B8-560 HARİCİ | 1B8-560 HARİCİ |
| 57991256000019 | 20095527 | Y | ENİDİN YI-1B8-560 | ENİDİN YI-1B8-560 |
| 1B8-561 | 20095528 | n | 1B8-561 HAVA LIFT 58124 | 1B8-561 HAVA LIFT 58124 |
| 1B8-562 | 20095529 | n | 1B8-562 | 1B8-562 |
