| Menşe yeri: | Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 1B1209 |
| Min sipariş miktarı: | Pazarlık |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T / T, Western Union, Paypal veya Diğerleri |
| Yetenek temini: | 1000pcs/hafta |
| Malzeme: | Kauçuk Çelik | ateş taşı: | W01-M58-6165 |
|---|---|---|---|
| Garanti: | 12 ay | ağırlık: | 1,6 kg |
| Diğer adı: | endüstriyel hava aktüatörü | Basınç Yeteneği: | 0.2-0.8 M Pa |
| vida: | 2X3 / 8-16UNC | Hava girişi: | 3/4 |
| Vurgulamak: | kıvrımlı hava yayı,hava yardımcı yayları |
||

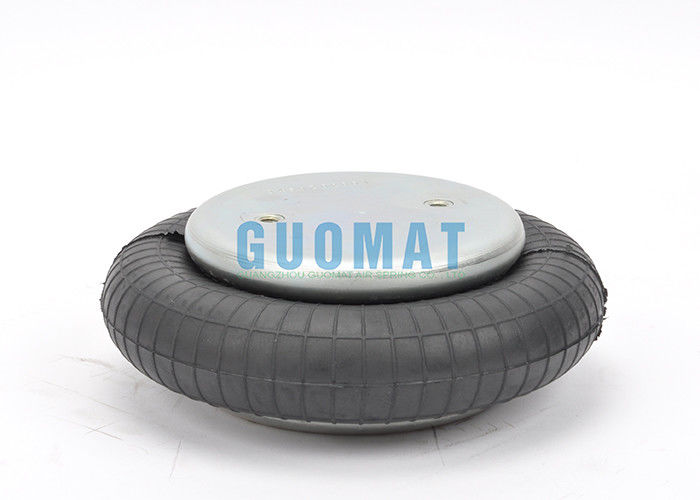

W01-M58-6165 Endüstriyel Körüklü Kör Somun Stili 116 İzolasyon Tablosu için Gürültüyü Azaltın
Ürün Açıklaması
Teknik veri
❶Somun / Kör Somun
Üst Kapak Plakası Vidası (Somun) Diş: 2 adet XM8
Üst Kapak Plakasının Vida Merkez Mesafesi: 70 mm
Alt Kapak Plakası Vidası (Somun) Diş: 2 adet XM8
Alt Kapak Plakasının Vida Merkez Mesafesi: 70 mm
❷ Gaz Deliği / Hava girişi / Hava Bağlantısı
Gaz Deliği / Hava girişi: G3 / 4
Gaz Deliği ile Somun Arası Vida Merkez Mesafesi: 35 mm
❸ Kapak plakası
Üst Kapak Sacı Çapı: 135 mm
Alt Kapak Plakası Çapı: 135 mm
❹Kauçuk Körükler
Kauçuk Körükler MAX Çapı: 215 mm
Kauçuk Körükler Doğal Çap: 200 mm
Çalışma Stroku: MIN 50 mm ila MAX 115 mm
Maksimum yükseklik : 115 mm
Minimum Yükseklik: 50mm
Strok Yüksekliği: 65mm
❺ Tampon bloğu / Tampon bloğu
Tampon Bloğu Olmadan
❻ Kuşak Çember / Kuşak Halkası
Kuşaklı Çember ile: Kuşak Çember YOK
GUOMAT: 1B1209
OEM Orijinal Ekipman Üreticisi:
HAVA GİRİŞİ 3/4 NPT:
Ateş Taşı: W01-M58-6165, W01M586165, W01 M58 6165
Contitech :: FS 120-9, FS120-9; FS1209
Dunlop (FR): 8 inçx1 S08101
Bosch: 822419003
Festo: EB-215-80
Norgren: PM / 31081 (8x1)
Weforma: WBE 300-E1
Airtech: 140293
Airtech: 111003 / 1B-190FB:
Megatech: 1S120-9 3/4 M8
HAVA GİRİŞİ 1/4 NPT:
Ateş taşı: W01-M58-6166
Contitech: FS 120-9
Dunlop (FR): 8 inç x1 S08100
Bosch: 822419008
Weforma: WBE 300-E2
Ateş taşı: W01-M58-6171; 116-1
PNÖMATİK UYGULAMA - STATİK KARAKTERİSTİK DEĞERLER
| F [lbf] zorla | |||||
| Basınç p [psi] | 40 | 60 | 80 | 100 | CiltV [inç³] |
| H 4.50 inç / 114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4.00 inç / 101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3.50 inç / 88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3.00 inç / 76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2.50 inç / 63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
TİTREŞİM İZOLASYONU - DİNAMİK ÖZELLİKLER
| Basınç p [psi] | 40 | 60 | 80 | 100 | 120 | CiltV [inç³] | |
| Kuvvet (yük) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Yay oranı c [lbf / in] | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Doğal Frekans f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tasarım yüksekliği H: önerilen 4,33 inç, minimum 3,54 inç | |||||||
