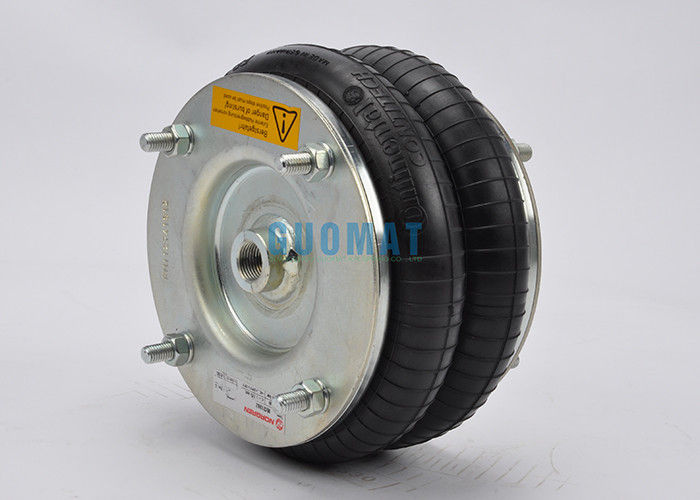

FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm

FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm

  • FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm
  • FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm
  • FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm
  • FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm
  • FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm
  • FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm
FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NORGREN
Sertifika: ISO/TS16949:2009
Model numarası: M / 31082
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1ADET
Ambalaj bilgileri: güçlü karton kutu veya müşterilerin ihtiyaç olarak
Teslim süresi: 2-8 iş günü
Ödeme koşulları: T / T, Western Union, Paypal veya Diğerleri
Yetenek temini: 1000pcs/hafta
İletişim
Detaylı ürün tanımı
Malzeme: Çelik kapak plakası, lastik körük NORGREN: M / 31082
Contitech: FD 138-18 Montaj Ağırlığı:: 3,5 KG
Maksimum çap: 220mm Basınç Yeteneği: 0.2-0.8 M Pa
Tasarım Yüksekliği: 75-220 mm
Vurgulamak:

havalı yardımcı yaylar

,

havalı süspansiyon parçaları

FD 138-18 DS ContiTech Çift Katlı Hava Aktüatörü M / 31082 Hava Yay Şokları





Norgren M / 31082 açıklaması:



Norgren ithal M / 31082 Norgren tarafından üretilen bu tür çift kıvrımlı Körük.8 "X2; M / 31082 numaralı körüklerin yerini alabilir; sadece kamyon ve treylerde değil, aynı zamanda Büyük kurutma makineleri, Santrifüjlü ayırıcılar, Koordinat ölçüm tablaları ve makineleri ve Ticari çamaşır makineleri gibi Titreşimli konveyörler olarak da kullanılabilir.





Norgren M / 31082 boyutları:



❶ Somun / kör somun
Üst plaka vidası (somun) dişleri: 4 X M10

Alt kapak plakasının vida (somun) dişleri: 4 x M10

❷Hava deliği / hava girişi / hava bağlantısı
Hava deliği / hava girişi: G1 / 2

❸kapak
Üst tabla çapı (genişlik): 184 mm

Alt kapağın çapı (genişlik): 184 mm

Üst ve alt plaka malzemesi: çelik

Çan kauçuk körük
7 barda maksimum çap: 225MM

Lastik körük stroku: 75mm-225m

❺ Tampon bloğu / tampon bloğu
Tampon yok
❻Kemer köprüsü / Kemer köprüsü
Bağlı kemer: bir kemer





Tür

Sipariş No.

Yalnızca kauçuk körükler

66501

sökülebilir plakalı, G1 / 2 hava girişli

66505





Min.basınç 0 bar
Minimum yüksekliğe dönüş kuvveti ≤ 300 N
Toplam ağırlık 3,5 kg



Titreşim izolasyonu - dinamik karakteristik değerler

Tasarım yüksekliği H: önerilen 200 mm, minimum 180 mm

Basınç p [bar]

3

4

5

6

7

8

CiltV [l]

Kuvvet (Yük) [kN]

3.9

5.3

6.7

8.2

9.7

11.3



Yay oranı [N / mm]

76

97

118.5

140

161

181.5

4.1

Doğal frekans [Hz]

2.2

2.2

2.1

2.1

2.1

2.0







Pnömatik uygulama - statik karakteristik değerler

Zorla F [kN]

Basınç p [bar]

3

4

5

6

7

8

CiltV [l]

Yükseklik H [mm]

220

2.9

4.03

5.16

6.41

7.65

8.98

4.3

200

3.86

5.27

6.68

8.21

9,73

11.3

4.1

150

5,9

8

10.1

12.4

14.7

16.9

3.2

100

8.2

10.9

13.7

16.6

19.4

22.4

2





Norgren M / 31082 Teknik parametreler Orta:


Yağlama olmadan basınçlı hava Çalışma basıncı: 8 bar'a kadar Çalışma sıcaklığı: -M / 31000, 40 ° C ila + 70 ° C'dir Önemli not: Bu hava körüğünün yapısı, 5 ° ila 25 ° Dietop açısında çalışmayı sağlar körüğün yüksekliğine ve dönüş sayısına bağlı olarak alt plakalar hizalanmayabilir.



Hasarı önlemek için her iki uç konumda da mekanik durdurucular kullanılmalıdır Hava körüklerini minimum yüksekliğine getirmek için harici bir geri yükleme kuvveti uygulanmalıdır. İtme doğrudan körüğün yüksekliğine bağlıdır: artan yükseklikte, Çalışma sırasında dış çap değiştiğinden, hava körüklerinin çevresinde yeterli boşluk olmalıdır.





Diğer Norgen hava yayları modelleri:



Modeli Nominal Ø (inç) x kıvrımlar Maksimum vuruş (mm) Hava Limanı boyutu
M / 31021 2 3/4 "x 1 20 G1 / 4
M / 31022 2 3/4 "x 2 45 G1 / 4
M / 31023 2 3/4 "x 3 65 G1 / 4
M / 31041 4 1/2 "x 1 140 G3 / 8
M / 31042 4 1/2 "x 2 280 G3 / 8
M / 31061 6 "x 1 155 G1 / 2
M / 31062 6 "x 2 155 G1 / 2
M / 31081 8 "x 1 95 G3 / 4
M / 31082 8 "x 2 185 G3 / 4
M / 31091 9 1/4 ”x 1 105 G3 / 4
M / 31092 9 1/4 "x 1 230 G3 / 4
M / 31121 12 "x 1 105 G3 / 4
M / 31122 12 "x 2 215 G3 / 4
M / 31123 12 "x 3 315 G3 / 4



FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm 0FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm 1FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm 2FD 138-18 DS ContiTech Çift Katlamalı Hava Aktüatör M / 31082 Maksimum Çap 220mm 3
