| Menşe yeri: | Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 1B8X4-3 / 4 |
| Min sipariş miktarı: | 1ADET |
|---|---|
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T / T, Western Union, Paypal veya Diğerleri |
| Yetenek temini: | 1000pcs/hafta |
| Malzeme: | Kauçuk, demir | Contitech: | FS 120-10 |
|---|---|---|---|
| Garanti: | 12 ay | Ağırlık: | 2.4 KG |
| diğer adı: | makine için hava aktüatörü | Basınç yeteneği: | 0.2-0.8 M Pa |
| Vida: | 2X3 / 8-16UNC | Hava girişi: | 3/4 NPT |
| Vurgulamak: | kıvrılmış hava yayı,hava yardımcı yayları |
||

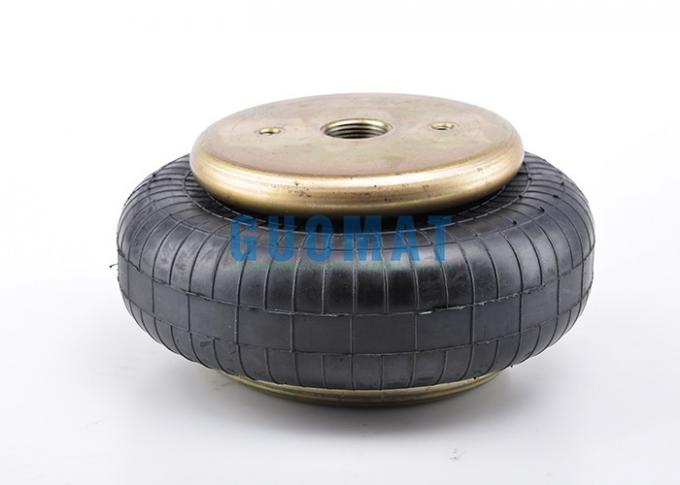

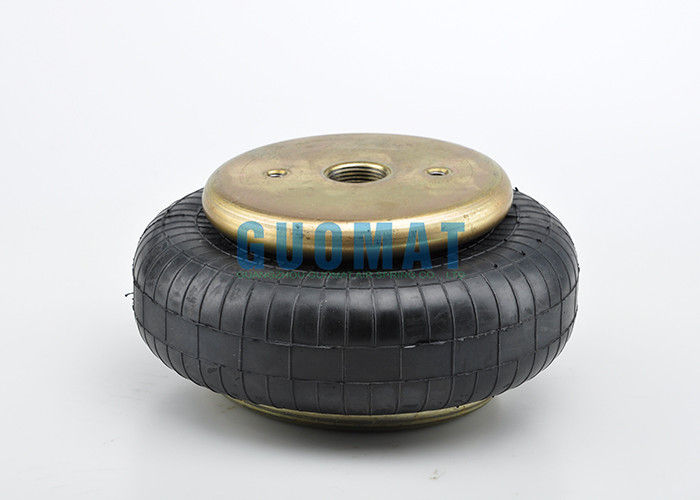

Endüstriyel Hava Yaylı FS 120-10 CI Kıvrımlı Plakalı Tek Kıvrımlı, G3 / 4 Hava Girişi
Ürün Açıklaması
GUOMAT 1B8X4-3 / 4 teknik parametreler

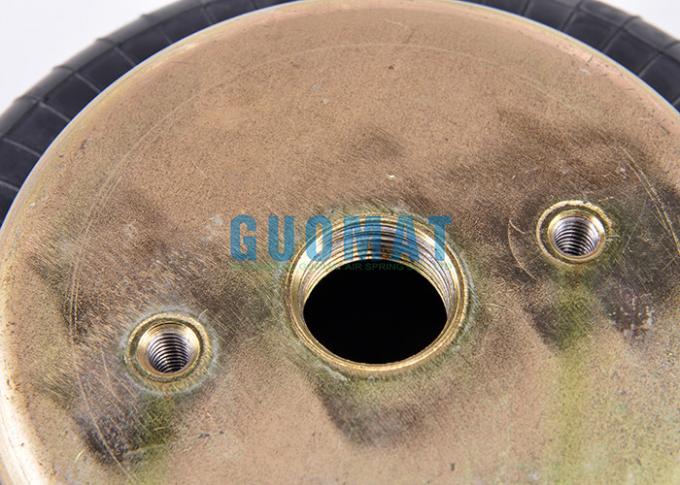

❶ Somun / Kör Somun
Üst Kapak Plakası Vidası (Somunu) Diş: 2 adet X 3 / 8-16UNC
Üst Kapak Plakasının Vida Merkez Mesafesi: 70 mm
Alt Kapak Plakası Vidası (Somunu) Diş: 2 adet X 3 / 8-16UNC
Alt Kapak Plakasının Vida Merkez Mesafesi: 70 mm
Hole Gaz Deliği / Hava girişi / Havalandırma
Gaz Deliği / Hava girişi: 3 / 4-18NPTF
Gaz Deliği ve Somun Arasındaki Vida Merkezi Mesafesi: 35 mm
Plate Kapak Plakası
Üst Kapak Plakası Çapı: 135 mm
Alt Kapak Plakası Çapı: 135 mm

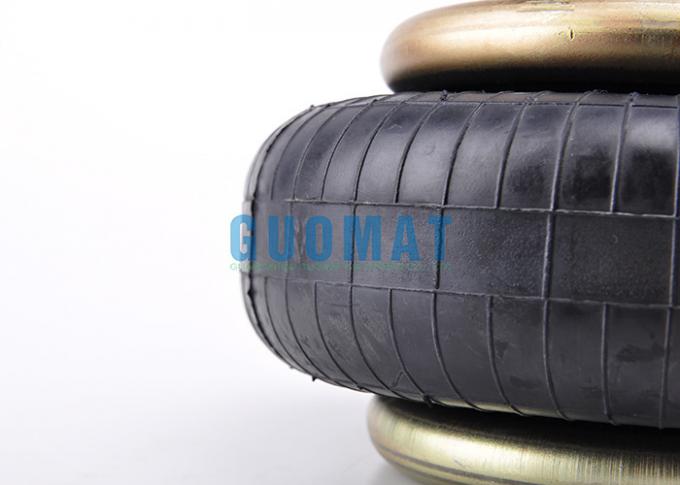

Bel Kauçuk Körükler
Lastik Körükler MAX Çapı: 230 mm
Kauçuk Körükler Doğal Çap: 205 mm
Çalışma Strok: MIN 50 mm ila MAX 140 mm
Maksimum Yükseklik: 140 mm
Minimum Yükseklik: 50 mm
İnme Yüksekliği: 90mm
❺ Tampon bloğu / Tampon bloğu
Tampon Bloğu Olmadan
Dle Kuşak Çember / Kuşak Halkası
Kuşaklı Çember ile: Hiçbir Kuşaklı Çember Yok
Referans oem:
Ateş taşı: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
PNÖMATİK UYGULAMA - STATİK ÖZELLİKLER
| F kuvveti [lbf] | |||||
| Basınç p [psi] | 40 | 60 | 80 | 100 | Vol. V [in.³] |
| H 4.50 inç / 11.3 MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4.00 inç. | 905 | 1400 | 1940 | 2390 | 100 |
| H 3.50 inç / 88.9 MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3.00 inç / 76.2 MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 inç / 63,5 MM | 1270 | 1900 | 2630 | 3260 | 57 |
KESİM İZOLASYONU - DİNAMİK ÖZELLİKLER
| Basınç p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.³] | |
| Kuvvet (yük) F [lbf] | 801 | 1240 | 1,700 | 2130 | 2530 | 110 | |
| Yay oranı c [lbf / in] | 709 | 949 | 1190 | 1430 | 1670 | 110 | |
| Doğal Frekans f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tasarım yüksekliği H: önerilen 4,33 inç, minimum 3,54 inç | |||||||
SATIN ALMA SİPARİŞ VERİLERİ
| tip | Hava girişi | Sipariş numarası | |
| kıvrılmış plakalı | 3/4 NPT 0 inç. Eksantrik | ||
