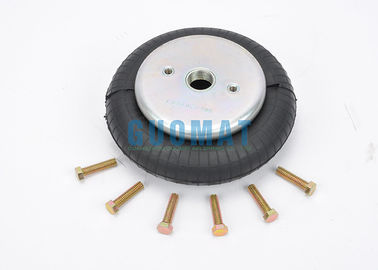

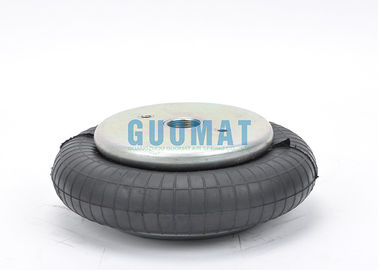

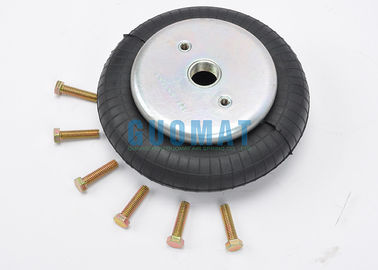

Firestone Endüstriyel Hava Yaylı Contitech FS120-9 Tek Lastik Çanta

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	1B120-9D

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1ADET
Ambalaj bilgileri:	güçlü karton kutu veya müşterilerin ihtiyaç olarak
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	T / T, Western Union, Paypal veya Diğerleri
Yetenek temini:	1000pcs/hafta

İletişim

Detaylı ürün tanımı

Malzeme:	Kauçuk Çelik	ateş taşı:	W01-M58-6166
Garanti:	12 ay	ağırlık:	1,6 kg
Diğer adı:	endüstriyel hava aktüatörü	Basınç Yeteneği:	0.2-0.8 M Pa
vida:	2XM8x1.25	Hava girişi:	1/4
Vurgulamak:	kıvrılmış hava yayı , hava yardımcı yayları

W01-M58-6166 Firestone Endüstriyel Hava Yaylı Contitech FS120-9 Tek Lastik Çanta

1B120-9D Teknik Parametreler

❶ Somun / Kör Somun
Üst Kapak Plakası Vidası (Somun) Dişi: 2 AdetXM8x1.25
Üst Kapak Plakasının Vida Merkez Mesafesi: 70mm
Alt Kapak Plakası Vidası (Somunu) Diş: 2 ParçaXM8x1.25
Alt Kapak Plakasının Vida Merkez Mesafesi: 70 mm
Hole Gaz Deliği / Hava girişi / Havalandırma
Gaz Deliği / Hava girişi: G 1/4
Plate Kapak Plakası
Üst Kapak Plakası Çapı (Genişlik): 135mm
Alt Kapak Plakası Çapı (Genişlik): 135mm
Bel Kauçuk Körükler
Lastik Körükler MAX Çapı: 215 mm
Çalışma Strok: MIN 50 - MAX 115 MM
❺ Tampon bloğu / Tampon bloğu
Tampon Bloğu Olmadan
Dle Kuşak Çember / Kuşak Halkası
Kuşaklı Çemberli: NO Adet Kuşaklı Çember

Min. basınç - 0 psi
Min. yükseklik - <45LBF / 200N
Genel Ağırlık - 4.4LB
Min. Dizayn Yüksekliği - 1.97 inç / 50MM
Inst.Space Gerekli - 9.06 inç / 230 MM
Maks. İnme - 3.34 inç / 85 MM

GUOMAT: 1B120-9

OEM Orijinal Ekipman Üreticisi: FS 120-9 CI

HAVA GİRİŞİ 1/4 NPT:

Ateş taşı: W01-M58-6166

Contitech: FS 120-9

Dunlop (FR): 8''x1 S08100

Bosch: 822419008

Weforma: WBE 300-E2

PNÖMATİK UYGULAMA - STATİK ÖZELLİKLER

F kuvveti [lbf]
Basınç p [psi]	40	60	80	100	Vol. V [in.³]
H 4.50 inç / 11.3 MM	728	1130	1570	1970	110
H 4.00 inç.	905	1400	1940	2390	100
H 3.50 inç / 88.9 MM	1050	1610	2240	2740	90
H 3.00 inç / 76.2 MM	1170	1770	2450	3020	75
H 2,50 inç / 63,5 MM	1270	1900	2630	3260	57

KESİM İZOLASYONU - DİNAMİK ÖZELLİKLER

Basınç p [psi]	40	60	80	100	120	Vol. V [in.³]
Kuvvet (yük) F [lbf]	801	1240	1,700	2130	2530	110
Yay oranı c [lbf / in]	709	949	1190	1430	1670	110
Doğal Frekans f0 [Hz]	2.9	2.8	2.7	2.6	2.6	110
Tasarım yüksekliği H: önerilen 4,33 inç, minimum 3,54 inç

SATIN ALMA SİPARİŞ VERİLERİ

tip

Hava girişi

Sipariş numarası

kıvrılmış plakalı

3/4 NPT

0 inç. Eksantrik

75349

kıvrılmış plakalı

1/4 NPT

0 inç. Eksantrik

75360

SERVİS TALİMATI

iplik	mak. dönme momenti
	3 / 8-16 UNC	20 lbf ft
	1/4 NPT	20 lbf ft
	3/4 NPT	40 lbf ft

Kauçuğun kauçuk aşınması için "ek kural" olmadığına özellikle dikkat edin. Polarite ne kadar yakınsa, aşınma o kadar düşük olacaktır "ek" olacaktır ve çapraz bağlantı yoğunluğu arttıkça aşınma en yüksek olacaktır. Para için değer.

Düşük cam geçiş sıcaklığına ve iyi moleküler zincir esnekliğine sahip lastik aşınması nispeten küçüktür.
Kauçuk aşınmasını azaltmak için kauçuğa yüksek stiren, kısa elyaf, PVC, PP, polioksimetilen, PE, naylon ve yaşlanma karşıtı ajan ekleyin.
