Menşe yeri: | Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | 3H580384 |
Min sipariş miktarı: | 1ADET |
---|---|
Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T / T, Western Union, Paypal veya Diğerleri |
Yetenek temini: | 1000pcs/hafta |
Malzeme: | Alüminyum alaşım ve kauçuk | GUOMAT: | W01-M58-6984 |
---|---|---|---|
Garanti: | 12 ay | Net ağırlık: | 19,5 KG |
Diğer adı: | Sanayi Hava Yay İzolatörü | Basınç Yeteneği: | 0.2-0.8 M Pa |
Brüt ağırlık: | 20,5 KG | Flanş Halkası: | birlikte veya ayrı |
Bağlantı yöntemi: | Flanş Bağlantısı | Flanş halkası boyutu: | 638 mm |
CIVATA DAİRE DIA: | Uzunluk: 596 mm | ||
Vurgulamak: | kıvrılmış hava yayı,hava yardımcı yayları |

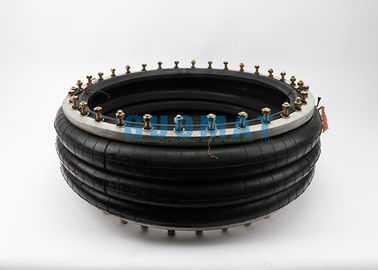

Firestone W01 M58 6984 Endüstriyel Hava Yayı GUOMAT 3B6984 0,7 Mpa Max Dia 715mm At
Endüstriyel Üçlü Kıvrımlı Hava Yayı Teknik Özellikleri
Açıklama Meclisi
Açıklama
Montaj Siparişi No.
Tarz 321
Nervürlü boyun alüminyum boncuk halkaları (eşit aralıklarla), 45 mm cıvata, somun, rondelalar
W01-M58-6984
İki Katlı Körük
Sadece lastik körükler
W01-358-7919
Üretici parti numarası | Kısa Açıklama: W01-M58-6984, W01M586984, W1-M58-6984, W01M586984 | Boncuk yüzük tipi | 4 |
Maksimum Çap @ 7 Bar (mm) | 709 | Dim # C (Cıvata Daire Çapı mm) | 597 |
Maksimum Yükseklik (mm) | 114 | Cıvata Sayısı (her halka) | 32 |
Maksimum Strok (mm) | 361 | Tasarım Yüksekliği (mm) | 381 |
Minimum Kullanılabilir Yükseklik (mm) | 475 | 3 Bar (kN) | 78.5 |
25 mm (kN) | 174.6 | 5 Bar (kN) | 132.9 |
Maksimum İnme'nin% 50'si (kN) | 150 | 7 Bar (kN) | 187.9 |
Maksimum Strok (kN) | 106.5 | Doğal Frekans (@ 5 Bar) (fn (Hz) | 1.2 |
Uygulanabilir Technigram? | 113 | 7 Hz | 97 |
Malzeme | 2 Katlı, Yüksek Mukavemetli Kordon | 13 Hz | 99.3 |
25 Hz | 99.8 |
Montaj Yüksekliği (mm) | 440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
7 BAR'da Hacim (cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
EFF Alanı @ 7 BAR'da (cm sq) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
kN Gücü | @ 3 BAR | 67.39 | 74.50 | 80,12 | 84.65 | 88,33 | 91.63 | 95,16 | 99,35 |
@ 4 BAR | 92,19 | 101,14 | 108,37 | 114,48 | 119,71 | 124,49 | 129,35 | 134,85 | |
@ 5 BAR | 116,52 | 127,36 | 136,16 | 143,61 | 150,09 | 156,08 | 162,19 | 168,98 | |
@ 6 BAR | 143,26 | 155,70 | 165,72 | 174,35 | 182,12 | 189,54 | 197,05 | 204,99 | |
@ 7bar | 167,54 | 181,66 | 192,94 | 202,76 | 211,80 | 220,56 | 229,36 | 238,43 |
380 mm Tasarım Yüksekliğinde Dinamik Özellikler (Sadece Airmount izolatör tasarımı için gereklidir) | |||
ölçü Basınç (BAR) | Yük (KN) | Yay Hızı (kN / m) | Doğal Frekans Hz |
3 | 77,48 | 465 | 1.22 |
4 | 104,95 | 592 | 1,18 |
5 | 132.00 | 716 | 1.16 |
6 | 160,98 | 839 | 1.14 |
7 | 187,60 | 954 | 1.12 |
Hava yayı model karşılaştırma tablasının flanşlı bağlantı tipi | |||
GUOMAT NO. | Contitech NO. | GUOMAT NO. | Contitech NO. |
FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
FT22-6DICR | FT 22-6 DI CR | ||
FT44-15DICR | FT 44-15 DI CR | ||
FT76-20DICR | FT 76-20 DI CR | ||
FT76-20DSCR | FT 76-20 DS CR | ||
FT138-26DS | FT 138-26 DS | ||
FT210-32DS | FT 210-32 DS | ||
FT412-32DS | FT 412-32 DS | ||
FT614-36DS | FT 614-36 DS | ||
FT816-40DS | FT 816-40 DS |
