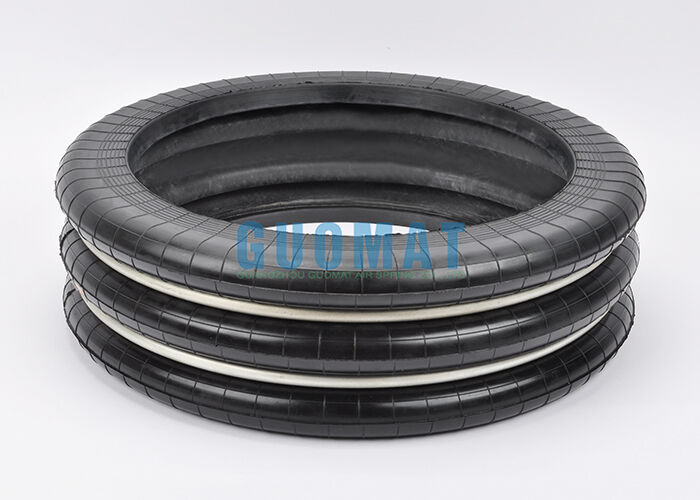

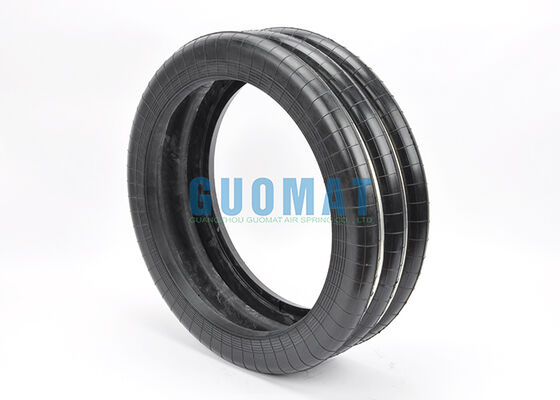

S-500-3R Üç Katlı Konvolütlü Hava Yayı YOKOHAMA Titreşim İzolatörü Çelik Bel Halkalı

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	F-500-3

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 adet
Fiyat:	pazarlık edilebilir
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	L/C,D/A,D/P,T/T
Yetenek temini:	1000 adet/hafta

İletişim

Detaylı ürün tanımı

Amortisör Tipi:	Gaz dolu	OEM:	Kabul edilebilir
Paket:	Güçlü Kartonlar	Öğe:	Kauçuk Hava Yayı
Sıcaklık Aralığı:	-40°C+70°C	Körük Türü:	Üç Katlı
Fabrika Garantisi:	12 ay	Renk:	siyah
Vurgulamak:	Yokohama üçlü sarmal hava yayı , çelik halkalı kauçuk hava yayı , titreşim izolatörü hava yayı

S-500-3R Üçlü Çemberli Hava Baharı YOKOHAMA Titreşme Izolatörü Çelik Bel Halkası

Ürün Genel Görünümü

GUOMAT NO.:F-500-3
Değiştirme referansı:Yokohama S-500-3R
Tip:Üçlü Çemberli Hava Baharı
Adı çapı:500 mm
Uygulama:Punch Press & Stamping Ekipmanı
Malzeme:Yüksek kaliteli, takviye edilmiş kumaşlı kauçuk
Yapı:Çelik bel halkaları olan kauçuk balonlar
İşlevleri:Titreme yalıtımı, şok emicilik, kaldırma ve indirme
İşe yarar:Endüstriyel makineler ve ağır kullanım için uygulamalar

Teknik özellikler

Parametreler	Değer
Tasarım yüksekliği (mm)	160
Maksimum Yükseklik (mm)	270
Min Yükseklik (mm)	90
Genel en yüksek yolculuk (mm)	±68
Sıkıştırma Max Dış Diametresi (mm)	560
Etkili Alan (cm2)	1965
Hacim (L)	30.3
Yük (KN)	96.3
Dinamik Bahçe Sabiti (n/mm)	1255
En yüksek iç frekans (Hz)	1.8
En yüksek iç basınç (MPa)	0.69
İç basınç arızası (MPa)	3.9-4.9

Punch Press hava torbası kurulum kılavuzu

Kurulum alanını hazırlayın:Çarpma basını durdurun ve mevcut sistemden hava basıncını tamamen serbest bırakın. Eski hava yayını çıkarmadan önce makinenin güvenli bir şekilde desteklendiğinden emin olun.
Eski hava yayını çıkarın:Havalandırma hattını çıkarın ve montaj boyutaları veya sabitleme bileşenlerini çıkarın. Montaj yüzeylerini hasar, kir veya deformasyon için kontrol edin.
Yeni hava kaynağını kontrol et:GUOMAT F-500-3'ün gerekli boyutlara ve montaj yapılandırmasına uygun olduğunu doğrulayın.
Hava yayınının konumu:Hava yayını belirlenmiş montaj yüzeyleri arasında dikey olarak yerleştirin. Balonların merkeze yerleştirildiğinden ve çelik bel halkalarının doğru yerleştirildiğinden emin olun.
Havalandırmayı bağla:Havalandırma cihazını ve hava hattını güvenli bir şekilde bağlayın.
Yavaş yavaş şişirin:Basınçlı havanın yavaşça beslenmesine izin verin ve hava yayının çalışma pozisyonuna genişlemesine izin verin.
Düzenleme ve açıklık kontrol:Kontrollü bir test döngüsü boyunca yumruk basını düşük hızda çalıştırın. Hava yayınının merkezde kaldığını ve çevredeki bileşenlere sürtünmediğini kontrol edin.
Son denetim:Normal çalışmaya dönmeden önce hava basıncını, montaj vidalarını, hava sızıntısını, makine hareketini ve titreşim yalıtım performansını kontrol edin.

Kurulum notu:Doğru çalışma yüksekliğini, hava basıncını, yük kapasitesini ve montaj boyutlarını, belirli yumruk basıncı tasarımına ve çalışma koşullarına göre doğrulayın.

Neden GUOMAT F-500-3'ü seçtiniz?

GUOMAT hava yayları, endüstriyel uygulamalarda güvenilir bir performans sağlamak için güçlendirilmiş kauçuk malzemeleri ve metal bileşenler kullanarak üretilir.F-500-3, YOKOHAMA S-500-3R için pratik bir yedekleme çözümü sunar ve standart yedekleme veya özel endüstriyel gereksinimler için sağlanabilir..

Boyut ve bağlantı özellikleri dahil olmak üzere OEM, yedekleme ve özel hava kaynağı gereksinimlerini destekliyoruz.
