WBZ 400-E1 Weforma Çift Kavşaklı Tipi Havalandırma G3/4 Havalandırma Lastik Havalandırma

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	2B6910

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 adet
Fiyat:	US$59.9-69.9/PC
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	3-7 iş günü
Ödeme koşulları:	L/C,D/A,D/P,T/T,Western Union
Yetenek temini:	1000 adet/hafta

İletişim

Detaylı ürün tanımı

Ürün adı:	Lastik hava mürekkepleri	Amaç:	Değiştirme / Onarım için
Garanti süresi:	12 Ay	Kıvrımlar:	2
Yapı:	Çift Evrişim	Paket:	Kahverengi Karton Kutu
Tamponlar:	Tamponlar	Tip:	Pnömatik süspansiyon bileşeni
Vurgulamak:	Çift sarmal hava yayı oluşturduk. , G3/4 hava kabı lastik yay , WBZ 400-E1 hava yastıkları

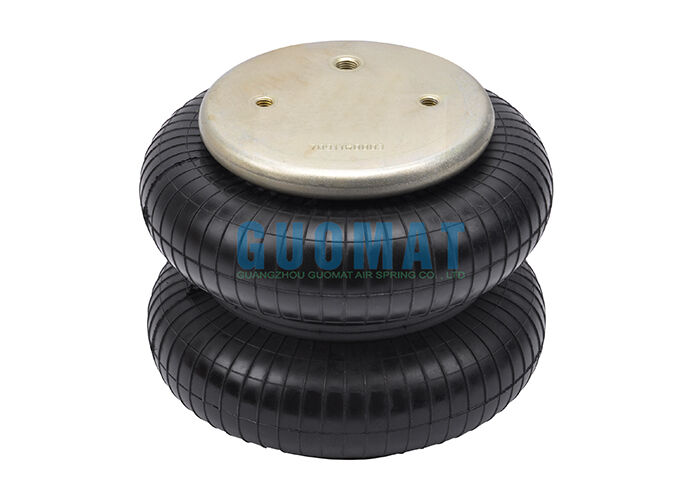

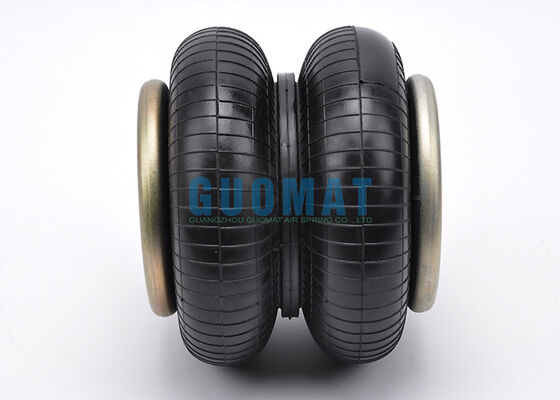

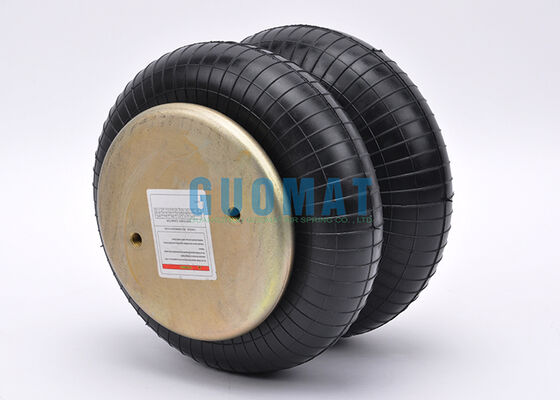

WBZ 400-E1 Weforma Çift Kıvrımlı Tip Hava Körükleri G3/4 Hava Bağlantısı Kauçuk Hava Yayı

Çift kıvrımlı yapıya ve G3/4 hava bağlantısına sahip, endüstriyel makine uygulamaları için tasarlanmış yüksek performanslı kauçuk hava yayı.

Ürün Özellikleri

Tip	Kauçuk Hava Yayı
Marka	GUOMAT
Model No.	2B6910
Garanti	12 Ay
Malzeme	Kauçuk ve Çelik
Renk	Siyah
Uygulama	Endüstriyel Makineler İçin
Diğer Adı	Endüstriyel Hava Yayı Körükleri

Uyumlu Parça Numaraları

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

Teknik Özellikler

Kaplama plakası çapı	161mm
Dişli delik	8M
Dişli delikler arasındaki merkez mesafesi	89mm
Hava deliği	G3/4
Hava deliği ve dişli delik arasındaki merkez mesafesi	44.5mm
Maksimum yükseklik	275mm
Minimum yükseklik	75mm
Maksimum dış çap	250mm

Minimum basınç	0 bar
Minimum yüksekliğe geri dönme kuvveti	≤200N
Plakalar sıkıştırılmış halde toplam ağırlık	3.0KG

Pnömatik Uygulama - Statik Karakteristik Değerler

Yükseklik H (mm)	Kuvvet F(kN) Basınç P (bar)							Hacim (I)
Yükseklik H (mm)	3	4	5	6	7	8		Hacim (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Hava Yayı Kurulum Kılavuzu

Hava yayının güvenliğini, performansını ve hizmet ömrünü sağlamak için doğru kurulum esastır. Endüstriyel titreşim izolasyonu, kamyon süspansiyonu, otobüs süspansiyonu veya makine uygulamaları için kullanılsın, doğru kurulum hava yayının sorunsuz ve güvenilir çalışmasına yardımcı olur.

Kurulum Adımları

Kurulumdan Önce Hava Yayını Kontrol Edin: Kurulumdan önce hava yayını herhangi bir hasar, çatlak veya deformasyon açısından inceleyin. Hava yayı modelinin, boyutunun ve montaj özelliklerinin ekipman gereksinimleriyle eşleştiğini doğrulayın.
Eski Hava Yayını Çıkarın: Eski hava yayını çıkarmadan önce sistemdeki tüm hava basıncını boşaltın. Çevreleyen bileşenlere zarar vermemek için hava bağlantılarını ve montaj cıvatalarını dikkatlice sökün.
Yeni Hava Yayını Takın: Yeni hava yayını doğru konuma yerleştirin ve tüm cıvataları, bağlantıları ve montaj donanımlarını sabitleyin. Hava girişi ve montaj deliklerinin doğru şekilde hizalandığından emin olun.
Hava Beslemesini Bağlayın: Hava hortumunu bağlayın ve tüm bağlantıların sıkı ve sızdırmaz olduğunu kontrol edin. Yavaşça hava basıncı ekleyin ve hava yayının eşit şekilde genişlediğinden emin olun.
Kurulumdan Sonra Test Edin: Kurulumdan sonra hava yayı yüksekliğini, basıncını ve genel çalışmasını kontrol edin. Çalışma sırasında hava kaçağı veya anormal hareket olmadığından emin olun.
