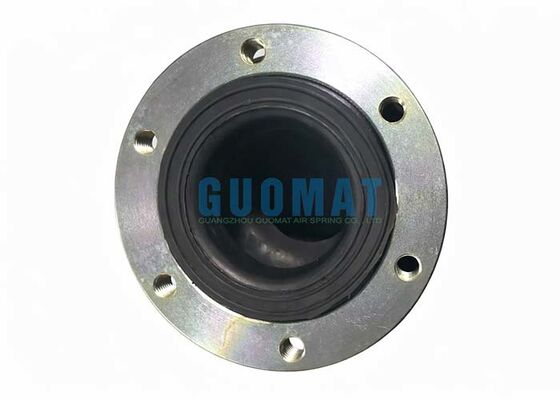

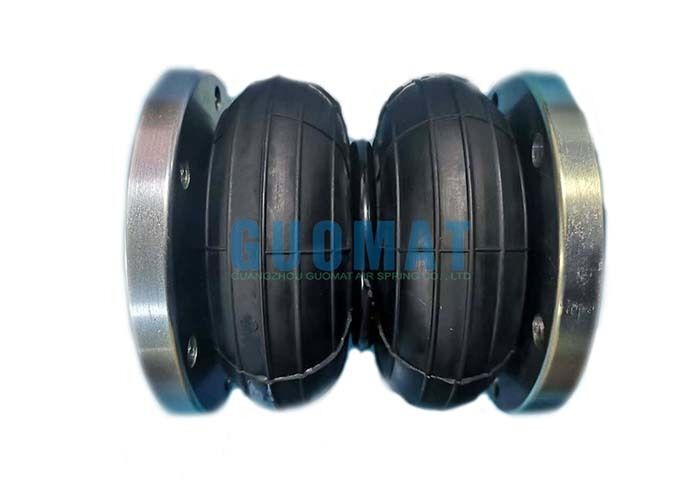

2H160166 Çift Çemberli Endüstriyel Hava Bahçesi 108 mm Vuruş Hava Şok Süspansiyonu

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	2H160166

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 adet
Fiyat:	$99.9-159.9/pc
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	1000 adet/hafta

İletişim

Detaylı ürün tanımı

Malzeme:	Kauçuk + çelik	Başvuru:	15000 ton/yıl
Örnek:	Mevcut	Taşıma Paketi:	Kartonlar
Operasyon:	Otomatik mürekkep beslemesi, sabit basınçlı sirkülasyon sistemi	Guomat:	2H160166
Vurgulamak:	Çifte kıvrımlı endüstriyel hava yayı , 108 mm vuruşlu hava şok süspansiyonu , garantili endüstriyel hava yayı

2H160166 Çift Kıvrımlı Endüstriyel Hava Yayı 108mm Strok Hava Amortisör Süspansiyon

Ürün Genel Bakışı

2H160166 hava yayı, tek kıvrımlı yapılara kıyasla daha yüksek yük kapasitesi ve geliştirilmiş dikey stabilite sağlayan çift kıvrımlı (2H tipi) tasarıma sahiptir. Sıkıştırılmış havayı elastik ortam olarak kullanarak, çeşitli endüstriyel uygulamalar için pürüzsüz hareket, etkili titreşim izolasyonu ve ayarlanabilir sertlik sunar.

Teknik Özellikler

Üst flanş çapı	160mm
Üst dişli delikler	6 adet XM10
Üst dişli delikler arası merkez mesafesi	135mm
Alt flanş çapı	146mm
Alt dişli delikler	6 adet XM10
Alt dişli delikler arası merkez mesafesi	135mm
Maksimum dış çap	175mm
Doğal yükseklik	166mm
Minimum yükseklik	82mm
Maksimum yükseklik	190mm
Strok	108mm

Yük Kapasitesi ve Performans Verileri

Montaj Yüksekliği (mm)	Şişirme Basıncında Taşıma Kapasitesi (MPa)							0.7MPa'da Hacim (dm³)
	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.7 MPa	0.8 MPa
82	364	538	713	892	1071	1251	1430	0.86
116	262	397	537	674	815	950	1095	1.27
150	190	290	391	490	597	700	802	1.64
166	149	237	325	413	502	593	684	1.77
190	76	128	180	233	287	342	398	1.92
201	23	55	83	111	148	183	220	1.95

Tasarım Yüksekliğinde Sertlik ve Frekans
Şişirme Basıncı (MPa)	0.2	0.3	0.4	0.5	0.6	0.7	0.8
Dikey Sertlik (Kg/cm)	39	54	72	89	107	125	138
Doğal Frekans (Hz)	2.56	2.4	2.35	2.33	2.31	2.3	2.25
Doğal Frekans (cpm)	154	144	141	140	139	138	135

Ana Özellikler

Yüksek Yük Kapasiteli Çift Kıvrımlı Tasarım: İki katmanlı körük yapısı, kompakt montaj yüksekliğini korurken etkili hava hacmini artırır ve geliştirilmiş yük taşıma kapasitesi sağlar.
108mm Etkili Strok: Titreşim emilimi, makine seviyelendirme ve kısa stroklu doğrusal hareket için yeterli dikey hareket sağlar.
Dayanıklı Güçlendirilmiş Kauçuk Körük: Yorgunluk, çatlama ve basınç döngülerine karşı direnç sağlamak için çok katmanlı kord-takviyeli elastomerden üretilmiştir.
Ayarlanabilir Sertlik ve Yükseklik: Yük desteğini, titreşim izolasyon performansını ve çalışma yüksekliğini ince ayarlamak için hava basıncı ayarlanabilir.
Bakım Gerektirmeyen Çalışma: Mekanik yayların aksine, hava yayları minimum bakım gerektirir ve uygun çalışma koşullarında daha uzun hizmet ömrü sunar.

Ürün Çizimi
