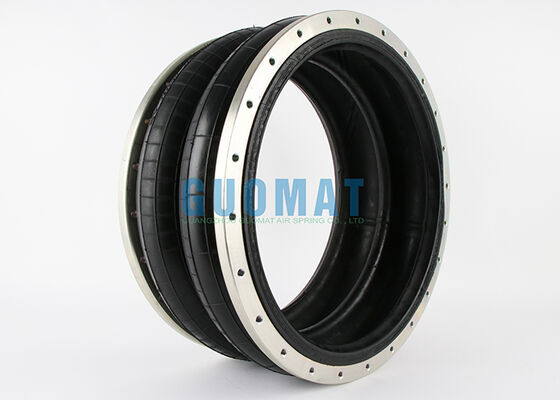

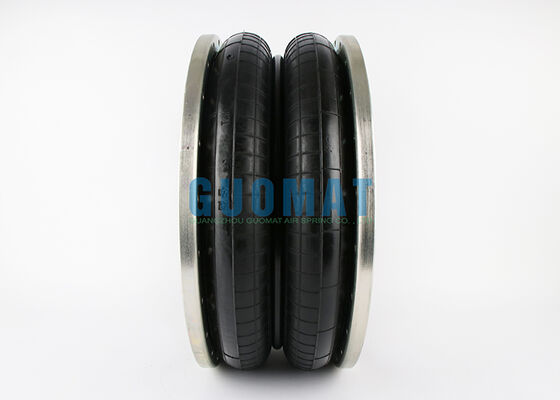

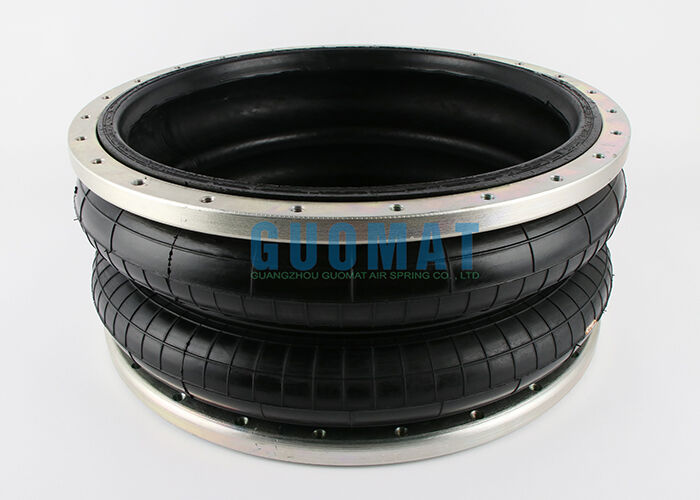

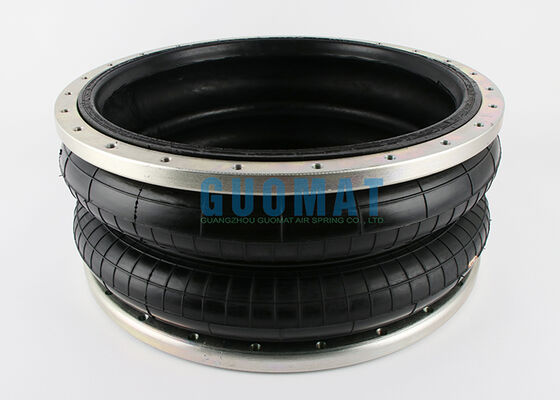

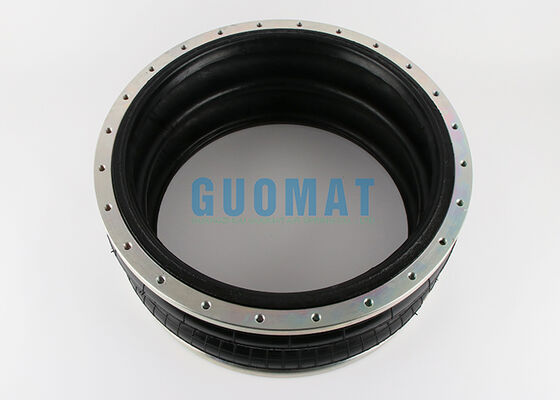

W01-358-7203 Endüstriyel Hava Çalıştırıcısı Firestone Style 29 Kauçuk Bellows Hava Baharı

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949, ISO9001
Model numarası:	2H520217

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	$199.9-$299.9/PC
Ambalaj bilgileri:	Güçlü Karton Kutu veya Müşterilerin Gereksinimi Olarak
Teslim süresi:	5-8 iş günü
Ödeme koşulları:	L/C, D/A, D/P, Western Union
Yetenek temini:	1000 adet/hafta

İletişim

Detaylı ürün tanımı

İşlev:	Titreşimi azaltın	Adedi:	4 adet
Tip:	Flanş Bağlantı Tipi	OEM:	Firestone W01-358-7203
Renk:	Siyah	Şekil:	Çift Katlı Körük
Garanti:	12 ay	Kalite:	Kaliteli
Vurgulamak:	Endüstriyel hava kaynağı lastik çubuklar , Firestone tarzında 29 hava aktüatörü , garantili endüstriyel hava yayı

W01-358-7203 Endüstriyel Hava Çalıştırıcısı Firestone Style 29 Kauçuk Bellows Hava Baharı

Ürün Genel Görünümü

Spesifikasyon	Ayrıntılar
Marka	GUOMAT
Model	2H520217
Malzeme	Kaliteli kauçuk ve takviye edilmiş çelik: Kauçuk bileşenleri mükemmel esneklik ve yorgunluk direnci sunar; metal bileşenler uzun kullanım ömrü için pas geçirmez.
Yapı Tipi	Çifte sarmal
Garanti	1 yıl: Ürün kalitesi için sağlam bir garanti veriyoruz.
Paketleme	Standart kahverengi karton kutu: Taşıma sırasında ürünün iyi korunmasını sağlar; temiz ambalaj.
Asgari Sipariş miktarı	4 adet

Değiştirme Firestone parça numaraları

Üretici: FIRESTONE.

W01-358-7203

W01 358 7203

W013587203

Montaj ve boyut özellikleri

Montaj Arayüzü

Flens çapı: 20.36 inç - mühürleme ve temas yüzeyinin genel genişliğini tanımlar.
Bolt Şablonu (Bolt Çember Diametresi): 19.00 inç - hizalama için montaj bultlarının dairesel düzenini belirtir.
Bolt yapılandırması: 24 adet 3/8-24 UNF ipli bağlayıcı - güvenli bir şekilde bağlanmak için miktarı ve standart iplik türünü gösterir.

Kapsam ve operasyonel menzil

Maksimum Konut Diametresi: 22.7 inç - en büyük dış genişlik, kurulum sırasında mekansal boşluk için önemlidir.
Nominel kurulu yüksekliği: 9.5 inç - standart montaj koşullarında referans yüksekliği.
Kullanılabilir Stroke Arası: 3.3 ila 13.0 inç - Tam olarak sıkıştırılmış ve tamamen uzatılmış pozisyonlar arasındaki onaylanmış dikey hareket.

Kurulum Yöntemleri

Adım	Anahtar Operasyon	Teknik Noktalar ve İllustrasyon Notları
1. Konumlandırma	Havalı yayı, üst döşeme tutucusunun ve basın çerçevesinin üst levhasının belirlenmiş montaj yerine yerleştirin.	Düzleştirme Gerekçesi: Bahçenin merkezi ekseninin basınç ramının merkez çizgisi ile düzleştirilmesi gerekir ve izin verilen sapma ≤ 0,2° olmalıdır.
2. Bolt Ön sıkıştırma	Prenses flens deliklerinden (örneğin, 24×φ9.5mm) ve çerçevenin ipli deliklerine çemberler (örneğin, 8.8 derece veya daha yüksek 24 parça) yerleştirin.	Sıkıştırma Sırası: İki aşamada çapraz diyagonal bir desen izleyin (ilk 50% tork, sonra 100% son tork).önerilen tork 28-32 N*m).
3Pnömatik bağlantı.	Fabrika hava kaynağı hattını bir filtre düzenleyicisi aracılığıyla yayın giriş portuna bağlayın. PT iplik mühürlemesi kullanmanızı öneririz.	Basınç Ayarlama: Başlangıç basıncı nominal çalışma basıncının %50'sine ayarlanmalıdır (örneğin, çalışma basıncı 8 bar ise, 4 bar'dan başlayın), sonra yüke göre ince ayarlayın.
4. Vuruş Kalibrasyonu	Baskı makinesini elle yürütün ve kaynağın gerçek uzatma/sıkıştırma aralığını ölçün.	Çarpışma Koruması: Bahçenin çarpışmasının her zaman belirtilen aralıkta kalmasını sağlayın (örneğin 3,3-13 inç).
5Mühür doğrulama	Bahçeyi çalışma basıncının 1,2 katına basınçlandırın ve 15 dakika bekletin.	Sızıntı testi yöntemi: Flanş çiftleşme yüzeyine sabun çözeltisi uygulanır. Sürekli kabarcık oluşumunu kontrol edin. İzin verilen basınç düşüşü ≤ 0,1 bar/dakikadır.
6. Yük testi	Standart test plakaları kullanılarak sürekli damgalama yapılır ve yayın dinamik tepkisini izlenir.	Performans Kriterleri: Bahçe, anormal titreşim veya sapma olmadan çalışma sırasında doğrusal sıkıştırmayı sürdürmelidir.
