W01-358-7725 Firestone Endüstriyel Tek Katlı Hava Yayı 141mm Tasarım Yüksekliği Elektronik Ekipmanlar İçin
Ürün Açıklaması
Ürün Adı: Hava Yayı
Marka: GUOMAT
Model No.: 1B7725
Garanti: 1 Yıl
Malzeme: Kaliteli Kauçuk Körük+Çelik Kapak
Çalışma Sıcaklığı: -40℃ ila +70℃
Arıza Testi: ≥3 milyon
Üretici Parça Numarası: Firestone Stili 125B
Üretici Parça Numarası: Firestone W013587725
Üretici Parça Numarası: Firestone W01-358-7725
Üretici Parça Numarası: Firestone W01 358 7725
Üretici Parça Numarası: Firestone WO13587725
Üretici Parça Numarası: Firestone WO1-358-7725
Üretici Parça Numarası: Firestone WO1 358 7725

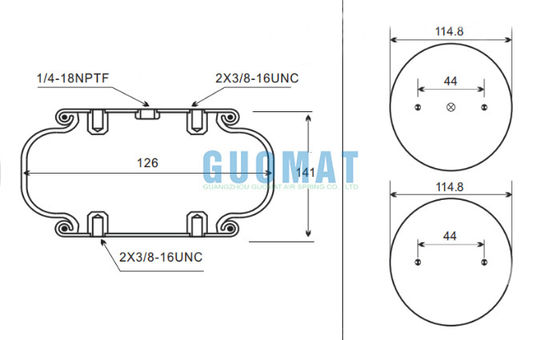

GUOMAT 1B7725 Hava Yastıkları Teknik Verileri
| Üst kapak plakası çapı |
114.8mm |
| Hava deliği |
1/4NPTF |
| Üst kapak plakasındaki dişli delik |
2 adet 3/8-16UNC |
| Üst kapak plakasındaki dişli delikler arasındaki merkez mesafesi |
44mm |
| Alt kapak plakası çapı |
114.8mm |
| Alt kapak plakasındaki dişli delikler arasındaki merkez mesafesi |
44mm |
| Kauçuk körük doğal dış çapı |
126mm |
| Tasarım yüksekliği |
141mm |
Paketleme Bilgileri
| Öğe |
Net Ağırlık
(kg)
|
Brüt Ağırlık
(kg)
|
Paket Uzunluğu
(cm)
|
Paket Genişliği
(cm)
|
Paket Yüksekliği
(cm)
|
Hacim
(m3)
|
|
2 adet 1B7725
Hava Yayları
|
1.5 |
3.3 |
25 |
25 |
17 |
0.01 |
Endüstriyel Hava Yayları Elektronik Ekipmanlarda Kullanılır
Esas olarak yüksek hassasiyetli titreşim azaltma, mikro titreşim kontrolü ve hassas ekipman korumasına odaklanmıştır. Bu uygulamalar, karmaşık ortamlarda elektronik ekipmanların güvenilir çalışmasını sağlamak için hava yaylarının ayarlanabilir sertlik, düşük frekanslı titreşim izolasyon özellikleri ve yüksek hassasiyetli kararlılığından tam olarak yararlanır. Aşağıdakiler uygulama senaryolarıdır:
1. Yarı iletken üretim ekipmanları
Fotolitografi makineleri, elektron mikroskopları, gofret inceleme ekipmanları: Hava yayları, nano seviyesinde işleme doğruluğunu sağlamak için zemin titreşimlerini (personel yürüyüşü, ekipman çalışması, trafik mikro titreşimleri gibi) izole eder.
Avantajları: Doğal frekans 1~3 Hz kadar düşük olabilir, 5 Hz'in üzerindeki titreşimleri etkili bir şekilde izole eder (geleneksel yayların 5 Hz'den daha düşük olması zordur).
2. Hassas ölçüm ve test cihazları
Üç koordinat ölçüm makineleri, lazer interferometreler, atomik kuvvet mikroskopları: Hava yayları, ölçüm sonuçları üzerindeki çevresel titreşimlerin girişimini ortadan kaldırır ve tekrarlanabilirliği artırır.
Örnek: Laboratuvar seviyesindeki test ekipmanları genellikle titreşimleri dinamik olarak dengelemek için aktif hava yayı sistemleri (sensörler + geri bildirim kontrolü dahil) ile donatılmıştır.
3. Tıbbi elektronik ekipmanlar
BT/MR tarayıcıları, elektron mikroskopları: Bulanık görüntülemeyi önlemek için motor dönüşü ve mekanik hareketin titreşimlerini izole eder.
Temel parametreler: Titreşim izolasyon verimliliği %90'ın üzerinde olmalı ve hava yayları hava basıncını ayarlayarak hassas sertlik eşleşmesi sağlayabilir.
4. Veri merkezleri ve sunucular
Yüksek performanslı bilgi işlem kümeleri, sabit disk dizileri: Harici titreşimlerin disk okuma/yazma kafalarına zarar vermesini önler ve ekipman ömrünü uzatır.
Tasarım vurguları: Kompakt hava yayı modülleri kullanılır, raf tabanına entegre edilmiştir ve ünite başına 500 kg'a kadar taşıyabilir.
5. Optik elektronik ekipmanlar
Optik iletişim ekipmanları, lazer işleme makineleri: Mikron seviyesinde yer değiştirmeyi önlemek için optik bileşenlerin (mercekler, reflektörler) kararlı hizalamasını koruyun.

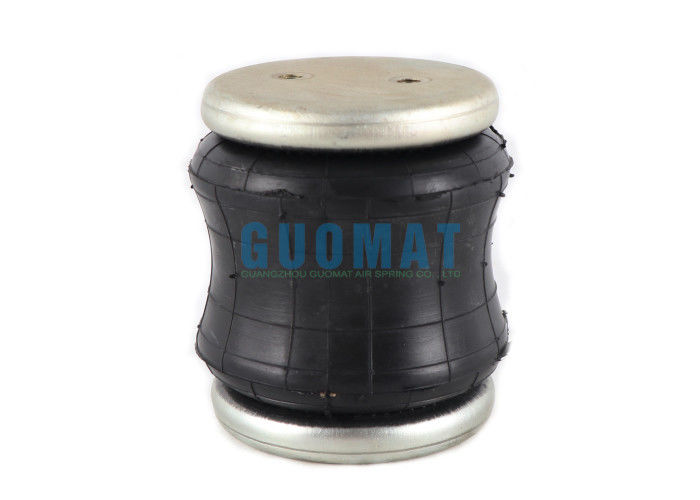

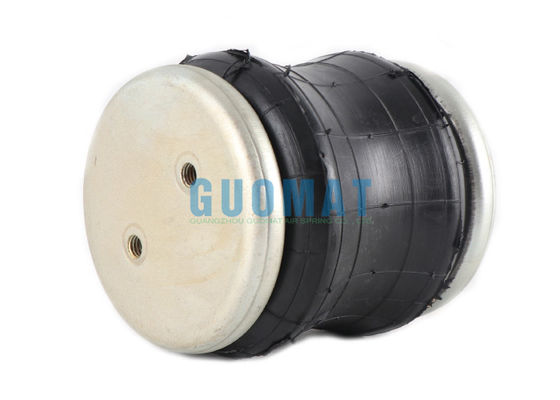

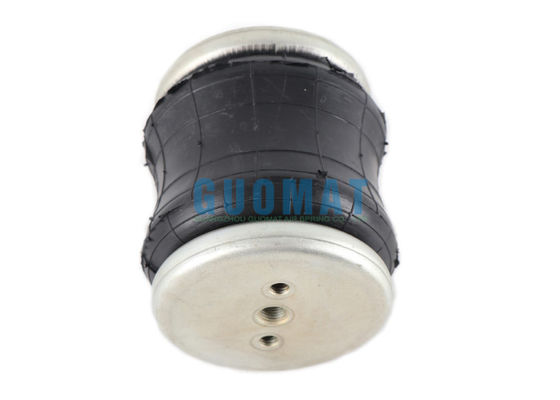

Ürün Resimleri
