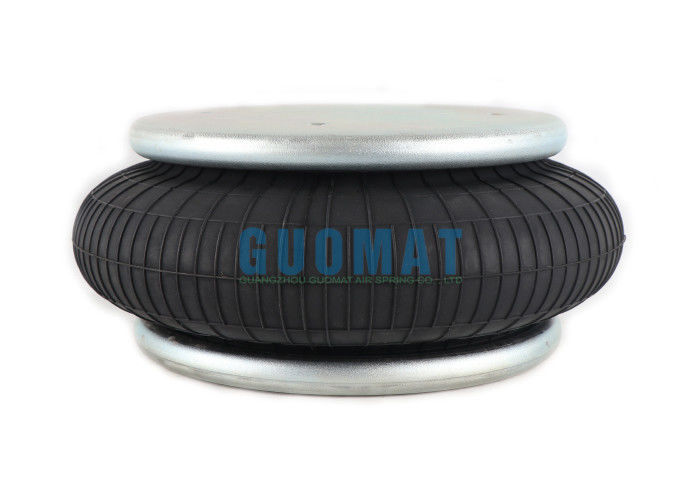

FS330-14 Contitech Endüstriyel Hava Yastıkları 1B330 Çelik Plaka Hava Bahçesi Izolatörü 55mm-160mm Vuruş

FS330-14 Contitech Endüstriyel Hava Yastıkları 1B330 Çelik Plaka Hava Yayı İzolatörü 55mm-160mm Strok

Ürün Detayları

Tip: Tek Katlı Hava Süspansiyonlu Hava Yastığı

Marka: GUOMAT

Durum: Yepyeni

Malzeme: Kauçuk + Çelik

Garanti: 12 Ay

Teslim Süresi: Ödemenizi aldıktan sonra yaklaşık 2 - 8 iş günü

OEM No.: Contitech FS330-14

OEM No.: Contitech FS 330-14

OEM No.: Contitech FS330-14 CI

OEM No.: Contitech FS 330-14 CI

OEM No.: Contitech FS330-14 CI 1/4NPTF

OEM No.: Contitech FS 330-14 CI 1/4NPTF

Teknik Veriler

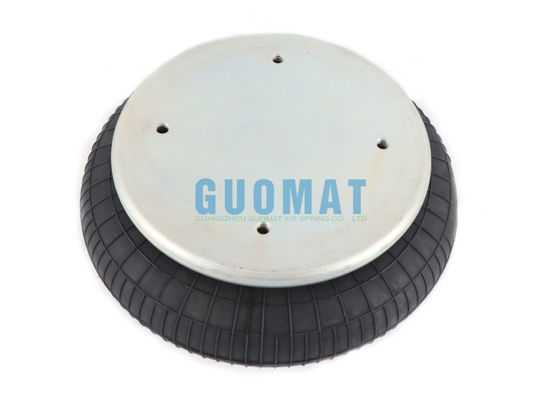

Üst kapak plakası çapı: 231mm

Hava bağlantısı: 1/4NPFT

Üst kapak plakasında dişli delik: 3 adet 3/8-16UNC

Üst kapak plakası dişli delikleri arasındaki merkez mesafesi: 157.5mm
Üst kapak plakası dişli delikleri arasındaki merkez mesafesi: 78.8mm
Üst kapak dişli delikleri ile hava delikleri arasındaki mesafe: 73mm

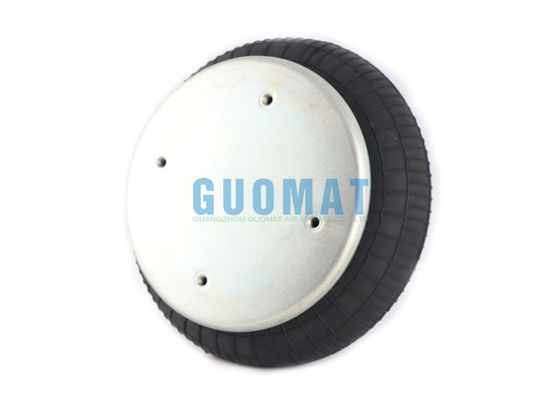

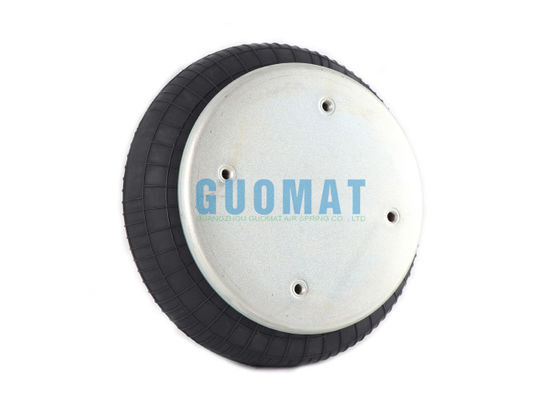

Alt kapak plakası çapı: 231mm

Alt kapak plakasında dişli delik: 4 adet 3/8-16UNC

Alt kapak plakası dişli delikleri arasındaki merkez mesafesi: 157.5mm

Kauçuk körüklerin maksimum dış çapı: 325mm

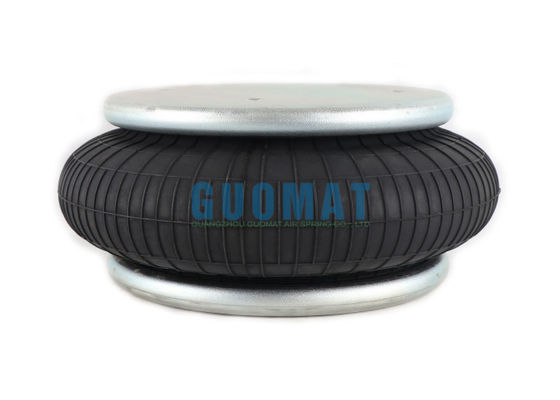

FS330-14 Contitech Hava Yayı

Titreşim İzolasyonu – Dinamik Karakteristik Değerler
Tasarım yüksekliği H: önerilen 140mm, minimum 120mm

Pnömatik Uygulama – Statik Karakteristik Değerler
Kuvvet F [kN]

Endüstriyel Hava Yaylarının Beton Eleme Makinelerinde Uygulanması

Endüstriyel hava yaylarının beton eleme makinelerinde uygulanması, titreşim azaltma, titreşim izolasyonu, ekipman koruması ve eleme verimliliğinde geleneksel metal veya kauçuk yayların birçok zorluğuna çözüm getiren verimli ve giderek yaygınlaşan bir çözümdür.

1. Mükemmel titreşim azaltma ve titreşim izolasyon performansı

Düşük frekanslı ve yüksek verimli titreşim izolasyonu: Hava yayları, beton eleme makinelerinin çalışmasıyla üretilen orta ve düşük frekanslı titreşimleri (genellikle 5-25 Hz aralığında) etkili bir şekilde izole edebilen çok düşük doğal frekanslara (genellikle 1-3 Hz veya daha düşük tasarlanmıştır) sahiptir. Bu, temele ve çevredeki yapılara iletilen titreşim enerjisini önemli ölçüde azaltır.

Yüksek sönümleme oranı: Havanın kendisi ve iç yapılar (örneğin gaz kelebeği delikleri) iyi sönümleme sağlayarak, eleme makinesinin rezonans bölgesinden geçerken ve çalışırken genliğini etkili bir şekilde bastırır, "vurma" fenomenini azaltır ve eleme makinesinin daha sorunsuz çalışmasını sağlar.

Doğrusal olmayan özellikler: Yük arttıkça sertliği artar, bu da eleme makinesi yükü değiştiğinde (örneğin besleme hızı dalgalanmaları) nispeten kararlı titreşim özelliklerini korumaya yardımcı olur.

2. Otomatik tesviye ve yükseklik kontrolü

Temel oturma/deformasyon için telafi: Bir yükseklik valfi veya basit bir basınç düzenleme cihazı aracılığıyla, hava yayı, eleme verimliliği ve ekipman ömrü için çok önemli olan, eleme gövdesinin her zaman düz kalmasını sağlayarak, temeldeki düzensiz oturma veya deformasyonu telafi etmek için yüksekliği otomatik veya manuel olarak ayarlayabilir.

Yük değişikliklerine uyum sağlama: Elekteki malzeme birikim miktarı değiştiğinde, hava yayı, eleme makinesinin yüksekliğini temel olarak değişmeden korumak ve eleme açısının kararlılığını sağlamak için iç hava basıncını otomatik olarak ayarlayabilir.

3. Eleme verimliliğini ve ürün kalitesini artırın

Kararlı titreşim parametreleri: Sorunsuz çalışma ve kararlı genlik ve frekans, verimli elemenin temelidir. Hava yayının sağladığı mükemmel titreşim izolasyonu ve kararlılık, elekteki malzemenin daha ideal bir fırlatma hareketi elde etmesini sağlar ve delik tıkanması ve ağa yapışma olgusunu azaltır.

Eleğin ömrünü uzatın: Gereksiz darbe ve titreşimi azaltın ve eleğe gelen yorulma hasarını azaltın.

4. Ekipmanı ve yapıyı koruyun

Temel yapıyı koruyun: Temele iletilen dinamik yükü büyük ölçüde azaltın ve tesis yapısı, destek platformu veya mobil ekipman şasisi için yorulma hasarı riskini azaltın.

Eleğin ömrünü uzatın: Eleğin destek yapısına ve tahrik sistemine iletilen titreşimi azaltın, ana bileşenlerin (rulmanlar, uyarıcılar, elek çerçeve kaynakları) stresini azaltın ve ekipmanın genel hizmet ömrünü uzatın.

Gürültüyü azaltın: Etkili titreşim izolasyonu aynı zamanda yapısal gürültünün iletimini azaltmak ve çalışma ortamını iyileştirmek anlamına gelir.

5. Güçlü yük taşıma kapasitesi ve ayarlanabilir sertlik

Tek bir hava yayı, birkaç ton hatta onlarca ton yük taşıyabilir, bu da büyük ve ağır yüklü beton eleme makineleri için çok uygundur.

Çalışma hava basıncını ayarlayarak, hava yayının sertliği (yük taşıma kapasitesi), eleğin ağırlığına ve dinamik özellik gereksinimlerine daha doğru bir şekilde uyacak şekilde kolayca ayarlanabilir.

Çalışma Prensibinin Kısa Açıklaması

Hava yayı, eleme makinesinin tabanı (veya elek kutusu) ile temel (veya destek çerçevesi) arasına monte edilir.

Sıkıştırılmış hava, bir kauçuk hava yastığı ve metal parçalardan (üst kapak, piston) oluşan kapalı bir odaya doldurulur.

Kauçuk hava yastığı, hava basıncının etkisi altında genişler ve deforme olur, destek ve elastikiyet sağlar.

Elek titreştiğinde, hava yayı, kauçuk hava yastığının deformasyonu ve iç havanın sıkıştırılması/genleşmesi yoluyla titreşim enerjisini emer.

Yükseklik valfi (isteğe bağlı): bitişik hava yastıkları veya hava yastığı ile sabit nokta arasına bağlanır. Eleğin yüksekliği yük değişiklikleri veya düzensiz temel nedeniyle değiştiğinde, yükseklik valfi otomatik olarak açılır/kapanır, hava yastığını şişirir veya söndürür ve ayarlanan yüksekliği korur.

OEM Gereksinimlerini Aşan En Yüksek Kaliteli Yedek Hava Yaylarını Gururla Sunuyoruz.
