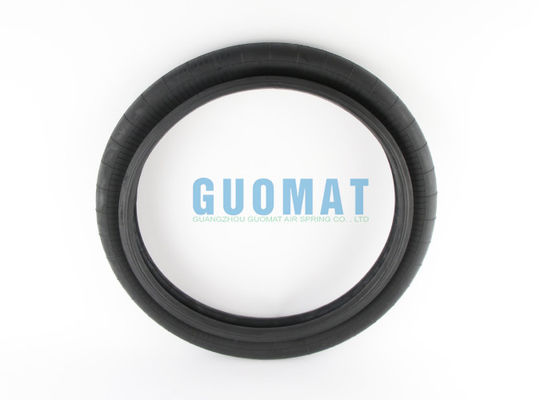

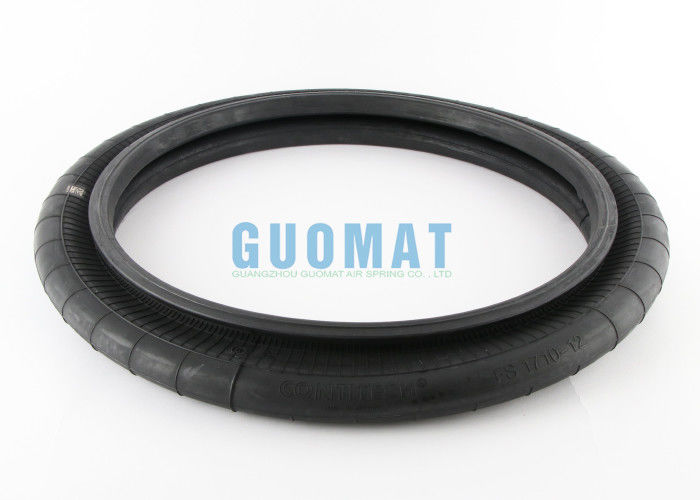

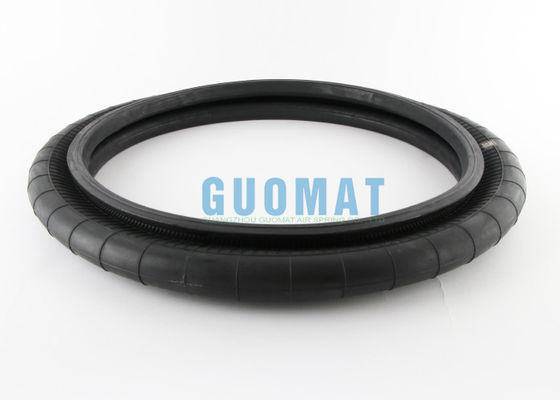

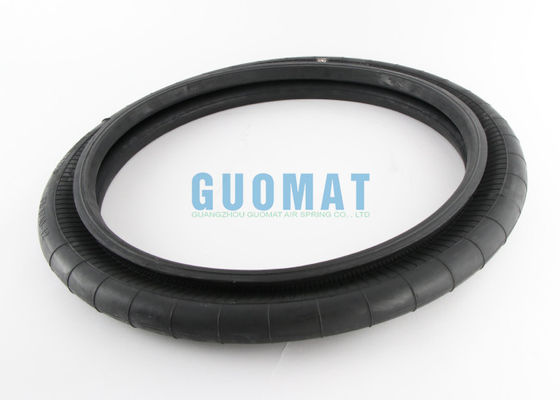

FS 1710-12 RS Contitech Tek Çemberli Hava Şok 45mm Boltlar Flanş Havalı Bahar Mermi Halkaları ile

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	FS1710-12

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 ADET
Fiyat:	$159.9-199.9/pc
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Garanti:	12 Aylık	Ana Malzeme:	Kauçuk
Uygulama:	Endüstriyel Makine için	Flanş:	- Evet.
Diğer adı:	Boncuk Halkaları Hava Yayı	Contitech:	Fs 1710-12
Felç:	55mm-177mm	Renk:	Siyah

FS 1710-12 RS Contitech Tek Katlı Hava Şoku 45mm Cıvata Flanşlı Hava Yayı Boncuk Halkalı

Ürün Açıklaması

Maksimum Şişirme Basıncı: 120 psi
Seri: RS
Körük Tipi: Tek Katlı
Ağırlık: 19.2 lbs.

Contitech Parça Numarası: FS1710-12

Contitech Parça Numarası: FS 1710-12

Contitech Parça Numarası: FS1710-12 RS

Contitech Parça Numarası: FS 1710-12 RS

Contitech Parça Numarası: FS1710-12 RS 75383

Contitech Parça Numarası: FS 1710-12 RS 75383

Firestone Parça Numarası: W01-358-7727

Firestone Parça Numarası: W01 358 7727

Firestone Parça Numarası: W013587727

Firestone Parça Numarası: WO1-358-7727

Firestone Parça Numarası: WO1 358 7727

Firestone Parça Numarası: WO13587727

Contitech FS1710-12 Detaylı Teknik Veriler

Maksimum yükseklik: 177mm
Minimum yükseklik: 55mm
Tasarım yüksekliği: 125mm
Flanş halkası çapı: 517mm
Dişli delikler: 24 adetXM10
Dişli delikler arasındaki merkez mesafesi: 482mm
Kauçuk körüklerin maksimum dış çapı: 585mm
Vida dişi yüksekliği: 28.5mm
M10: maks.40Nm

Flanş Halkalı Hava Yayı

Flanş halkalı hava yayı, genellikle endüstriyel şok emilimi, araç süspansiyon sistemi veya hassas ekipman desteği için kullanılan özel bir hava yayı yapısıdır. Temel özelliği, sıkıştırılmış havanın elastik özelliklerini kullanarak tamponlama ve destek kuvveti sağlarken, flanş halkası (flanş plakası) aracılığıyla dış yapı ile rijit bağlantı sağlamaktır. Aşağıda bu teknolojinin detaylı bir analizi bulunmaktadır:

1. Temel yapı ve çalışma prensibi

Halka tasarımı:
Flanş halkası, ekipmanın tabanına veya çerçevesine sabitlemek için cıvata delikleri olan, metalden (genellikle çelik veya alüminyum alaşımından) yapılmış halka şeklinde bir konektördür. Sızdırmazlık ve basınç taşıma kapasitesi önemlidir.

Hava yastığı kısmı:
Yüksek mukavemetli kauçuk kompozit malzeme (naylon kord takviyeli kauçuk gibi) kullanın, içini sıkıştırılmış hava ile doldurun, hava basıncı değişiklikleri yoluyla elastik deformasyon gerçekleştirin, titreşimi emin veya yükü destekleyin.

Çalışma prensibi:
Yük arttığında, hava yastığındaki hava basıncı artar ve daha fazla destek kuvveti sağlar; tersine, yer değiştirme değişikliğine uyum sağlamak için hava basıncı azalır. Flanş halkası, kararlı bir kurulum sağlar ve hava sızıntısını önler.

2. Temel özellikler

Yüksek yük kapasitesi: Flanş halkası rijit destek sağlar ve ağır makineler veya yüksek hassasiyetli ekipmanlar için uygundur.
Ayarlanabilir sertlik: Farklı çalışma koşullarına uyum sağlamak için hava basıncını ayarlayarak yay sertliği değiştirilebilir.
Mükemmel şok emilimi: Hava sönümlemesi, yüksek frekanslı titreşimleri (takım tezgahları ve hassas aletler gibi) etkili bir şekilde izole eder.
Korozyon direnci: Flanş yüzeyi genellikle galvanizlenir veya püskürtülür, zorlu ortamlar için uygundur.

Diğer Hava Yayı Tipleri

Tip	Model No.	Maks. yükseklik	Maks. yükseklik	Gerekli Kurulum Alanı
Tek Katlı	FS 960-12 RS	51	124	490
	FS 1330-11 RS	53	112	570
	FS 1710-12 RS	55	112	625
	FS 2870-16 RS	55	160	770
	FS 5450-16 RS	70	145	1000
Çift Katlı	FD 960-22 RS	84	226	495
	FD 1120-30 RS	90	315	550
	FD 1330-25 RS	84	246	575
	FD 1710-25 RS	84	251	633
	FD 1730-40 RI	100	400	680
	FD 2380-24 RS	86	229	715
	FD 2470-40 RI	100	400	770
	FD 2870-30 RS	89	266	770
	FD 5450-28 RS	107	283	1000
Üç Katlı	FT 960-34 RS	114	336	510
	FT 1330-35 RS	114	356	570
	FT 1710-38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450-44 RS	140	440	1000
