EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Hava Bahçeleri Değiştirme FS120-9 Kabarık Kauçuk Endüstriyel Hava Balonu

Ürün Tanımı

Marka: GUOMAT

Model Numarası: 1B120-9

Garanti: 1 yıl

Malzeme: Kauçuk+Çelik

Aşağıdaki üretici numarasını değiştirebilir:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop ((FR): 8'x1 S08101

Bölüm: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

Spesifikasyonlar ve detaylı teknik parametreler

Fındık/ Kör fındık

Yukarı levha vida dişleri: 2XM8x1.25

Üst kapak plakanın vida merkezi mesafesi: 70mm

Alt kapak plakasının vida dişleri: 2XM8x1.25

Alt kapak plakanın vida merkezi mesafesi: 70 mm

Hava deliği/hava girişi/hava ekipmanları

Hava deliği/hava girişi: G3/4

Hava deliği ve fındık arasındaki vida merkezi mesafe: 30mm

Kapak plağı

Üst plakanın çapı: 135 mm

Alt kapağın çapı: 135 mm

Çan lastik balonları

Lastik balonların en büyük çapı: 215 mm

Lastik balonların doğal çapı: 90 mm

Çalışma yarışı: en az 50 mm en fazla 115 mm

Maksimum yüksekliği: 115 mm

Minimum yüksekliği: 50 mm

Bump blok/bumper blok

Tampon blokları yok.

Kemer halkası/Kemer halkası/Kemer halkası

Kemer halkası/kemer halkası olmadan

Min. basınç: 0 bar

Min. yüksekliğe dönüş gücü: ≤200N

Sıkıştırılmış plakalar ile toplam ağırlık: 2,0 kg

Titreme yalıtımı - dinamik karakteristik değerler

Tasarım Yüksekliği H: 110mm, minimum 90mm önerilir

Pnömatik uygulama-statik özellik değerleri

Güç F[KN]

Tarımsal püskürtücülerde hava kaynaklarının ana işlevleri

1Şok emicilik ve yastıklama

Makine Koruması: Büyük püskürtücüler engebeli alanlarda çalışırken önemli çarpmalara ve titreşimlere maruz kalır.püskürtmenin ana ışınını korumak, yay, hidrolik sistem ve hassas bileşenler, arıza oranlarını ve onarım maliyetlerini azaltır.

Bitki Koruması: Yumuşak bir sürüş, özellikle orta ve son aşama bitkilerde makinenin neden olduğu bitki hasarını azaltır.

2Düz bir şasiyi korumak.

Sabit zemin boşluğu: püskürtücü yükünden bağımsız olarak (doldurulmuş bir tank boştan birkaç ton değişebilir),hava yayları, iç hava basıncını ayarlayarak otomatik olarak sabit bir şasi yüksekliğini korur.

Operasyonel istikrarın sağlanması: Düz bir şasi, yayının yerden önceden belirlenmiş bir yüksekliği korumasını sağlar, bu da eşit püskürtme için çok önemlidir.Bir tarafı diğerinden daha yüksek, eşit olmayan sprey dağılımı olacaktır.

3- İşletmeci rahatlığı

Konforlu kabinleri olan modern püskürtücüler için, hava kaynağı süspansiyonu, kabinlere aktarılan titreşim ve gürültüyü önemli ölçüde azaltır.Operatör yorgunluğunu hafifletmek ve uzatılmış operasyonlar sırasında verimliliği ve güvenliği artırmak.

4Boom Sistemini Korumak.

Bu, en kritik işlevlerden biridir. Boom, bir bağlantı yoluyla veya doğrudan şasiye bağlanır. Şiddetli titreşimler doğrudan bouma iletilebilir ve:

Mekanik hasar: Boom yapısının yorgunluğu ve kırılması.

Düşük püskürtme kalitesi: Bümün şiddetli yukarı ve aşağı hareketleri, püskürtme sonuçlarını ciddi şekilde etkileyen örtüşme veya kaçırılmış püskürtmelere neden olabilir.

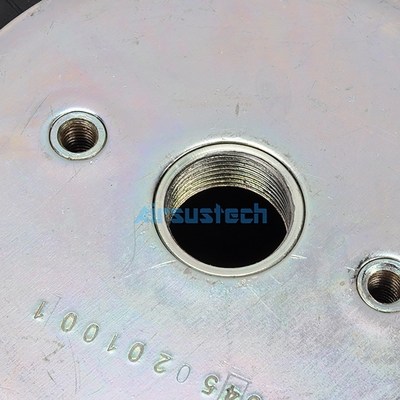

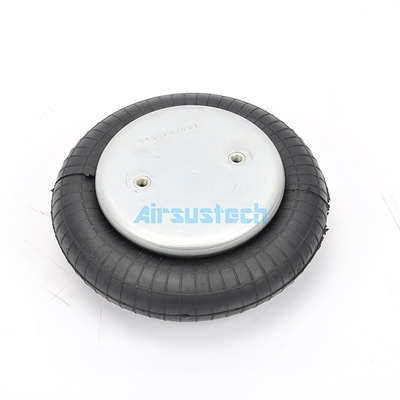

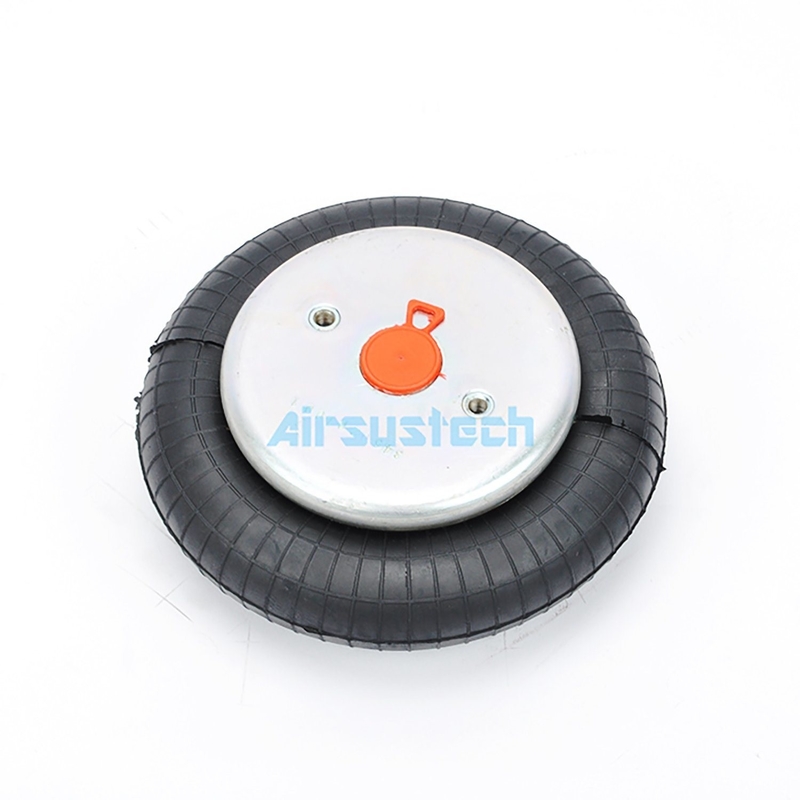

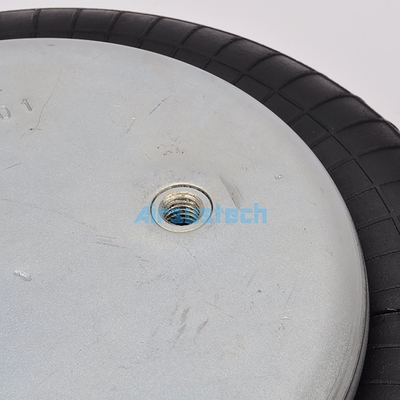

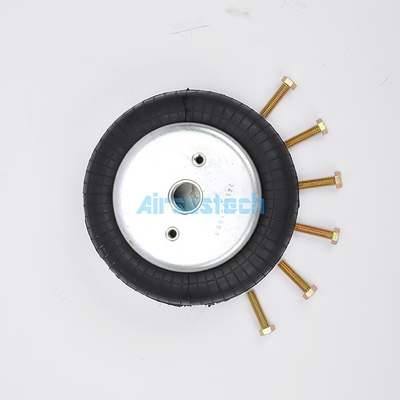

1B1209 fotoğrafları
