Üçgen 6374 4474 Cam Takipçisi için Çemberli Endüstriyel Hava Yayları
Çapraz referans
Üçgen: 6374
Üçgen: 4474
Hollanda: 90557226
Firestone:W01-358-7008
Firestone: W01 358 7008
Firestone: W013587008
Firestone: WO13587008
Firestone: WO1 358 7008
Firestone: WO1-358-7008
Firestone: w013587008
Firestone: w01 358 7008
Firestone: w01-358-7008
Contitech: FS 330-11 474
Contitech: FS 330 11 474
Contitech: FD 33011474
İyi Yıl: 1B12-300
İyi Yıl: 1B12-313
Ayrıntılı özellikler ve teknik parametreler:1B5330
Kör Fındık
Yukarı levha vida dengi:2 x 3 / 8-16UNC
Alt plaka vida (çivi) dişleri: 2 x 3 / 8-16UNC
Vuruş merkezi mesafesi: 157.5mm
Kapak plağı
Üst kapağın çapı:9.00 inç / 231 mm
Alt kapağın çapı: 9.00 inç / 231 mm
Hava girişi/hava deliği/hava armatürleri
1/4 N P.T.F.
Fındıklar arasındaki hava deliği mesafesi: 73mm
Kauçuk çukurlar
En fazla çapı: 325 mm.
Yükseklik/İş süresi
Minimum yüksekliği: 55 mm
Maksimum yüksekliği:160mm
Çarpıcı bloğu
- Hayır.
Kemer halkası/Kemer yüzüğü/Kemer halkası
- Hayır.
Min. basınç: 0 bar
Min. yüksekliğe geri dönüş gücü: ≤300N
Sıkıştırılmış plakalar ile toplam ağırlık: 4.1kg
|
Titreme yalıtımı - dinamik karakteristik değerler
Tasarım yüksekliği H: tavsiye edilen 130 mm, minimum 100 mm
|
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Güç (Yük) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Bahçe hızı [N/mm] |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Doğal frekans [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
1B5530 Pnömatik uygulama - statik özellik değerleri
Güç F [kN]
|
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Yükseklik H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
1B5330 Cam takipçisinde kullanılan Guomat hava yayları
Kam takipçisine hava yayı eklenmesi, kamın ömrünü büyük ölçüde artırır.böylece kam yüzeyinde aşınmayı önemli ölçüde azaltır, ve aynı zamanda kam mekanizmasının daha düzgün çalışmasını sağlar, tüm mekanizmaya yorgunluk hasarını azaltır.
Buna ek olarak, bu hava yayı, titreşimli ambalaj makineleri, hopper kutuları, kompresörler, ticari çamaşır makineleri, konsollar, titreşimli ekranlar,Blowers ve motorlar, kontrol panelleri, boru sürükleyicileri, swashplate motorları vb. .

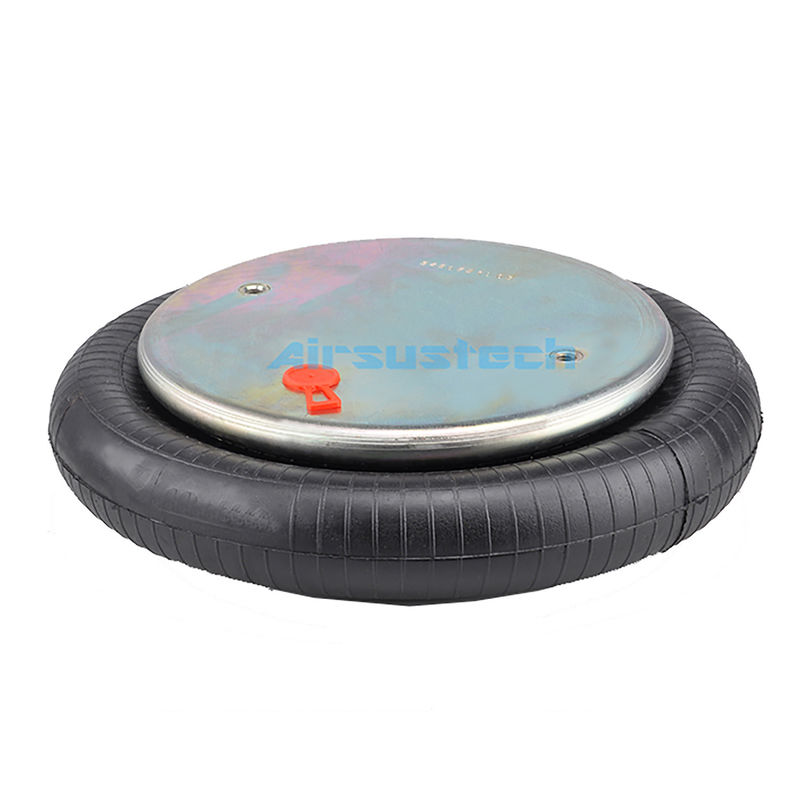

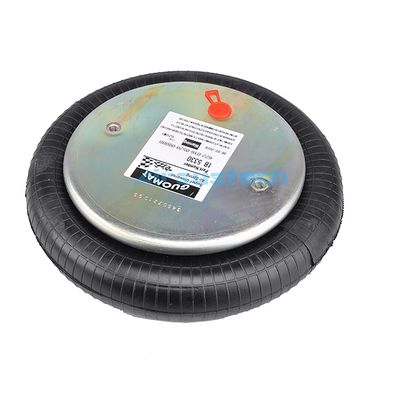

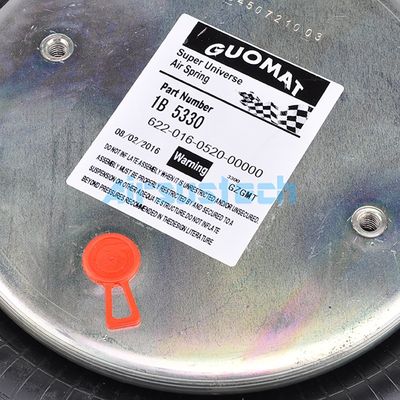

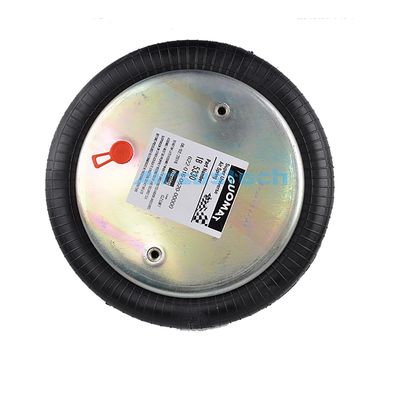

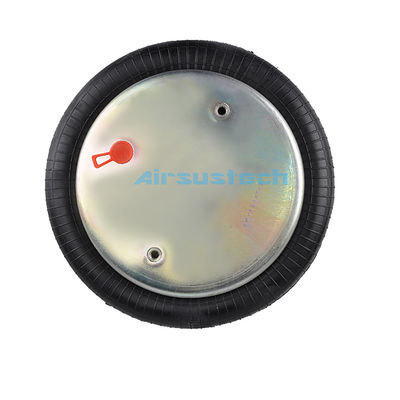

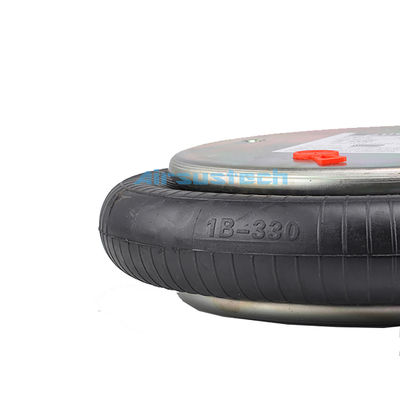

1B5330 hava yayı/sıkıntı emici/hava süspansiyon yayınının resmi
