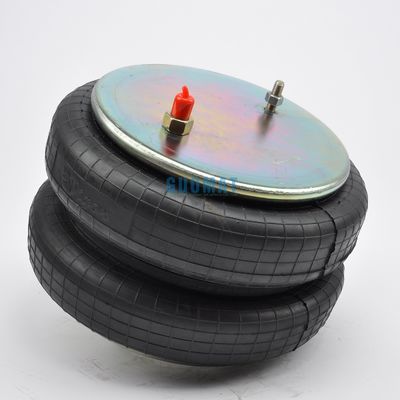

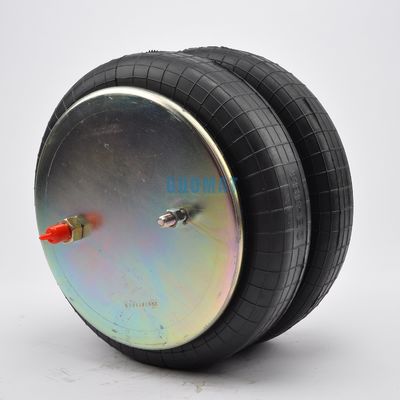

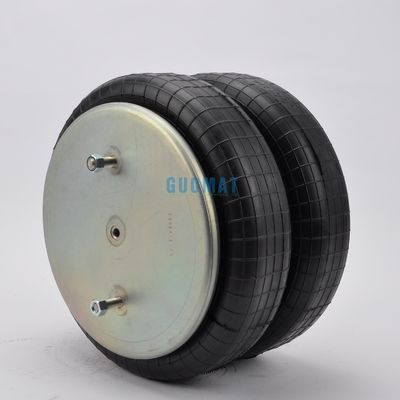

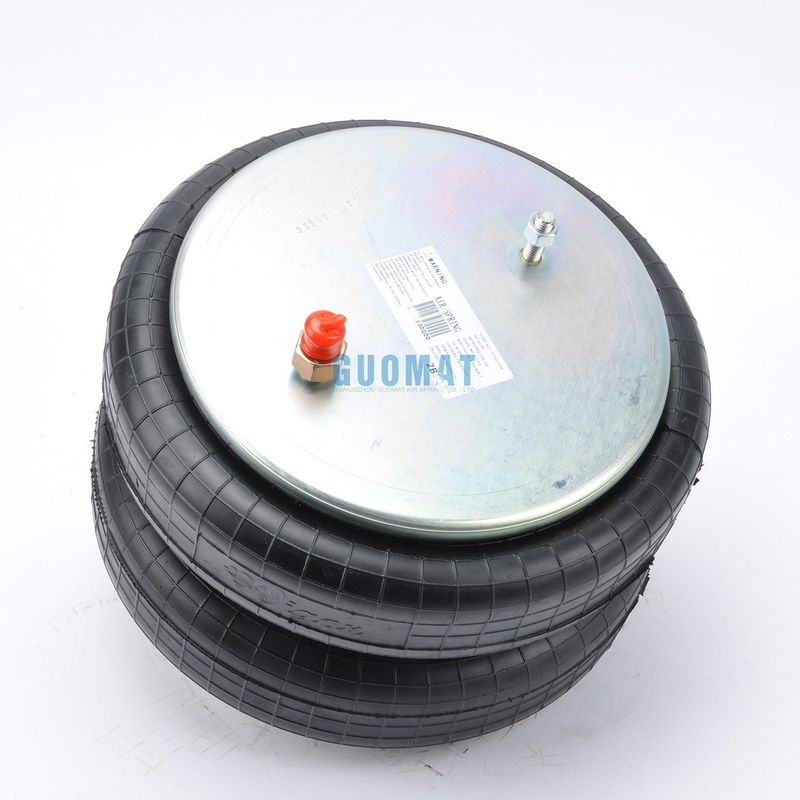

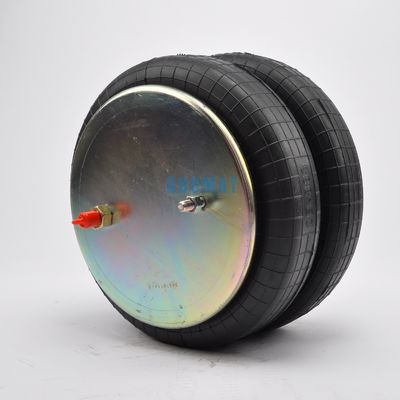

FD 530-35 530 Contitech W013587557 Ateş Taşı Hava Baharı Çift Çemberli Havalandırma Torbası Twthill için 1998301
| OEM referansı |
Sayı |
Üretici Referansı |
Sayı |
| Firestone Hava Bahçesi Bellows Sayısı |
0233-02 |
Reyco parça numarası |
19983-01 |
| Firestone Air Spring parça numarası |
W01-358-7557,
W013587557,
W01 358 7557 |
Reyco parça numarası |
(21AR,74AR) |
| ContiTech |
161388 |
Tedarikçinin askıya alınması: SAF Holland |
90557203 |
| Contitech |
FD 530-35 530;
FD53035543;
FD 53035 543 |
Histeer |
10316 |
| Goodyear Bellows Numarası |
578923356;
578 92 3 356;
578-92-3-356 |
SAF Hollanda |
90557203 |
| Goodyear parça numarası |
2B14-383;
2B14476,
2B14 383 |
Watson ve Chalin |
AS-0089 |
| |
|
Twthill |
1998301 |
| Üçgen parçası numarası |
6412 |
Tedarikçinin askıya alınması: SAF Holland |
FSIP OEM: W016756799 |
| Üçgen Bellows Sayısı |
4530 |
|
|
20 psig'de yükleme kapasitesi: 2,040 lbsf
60 psig'de yükleme kapasitesi: 6,120 lbsf
90 psig'de yükleme kapasitesi: 9,180 lbsf
Çalışma sıcaklığı: 57Co -54Co
Fındık / Kör Fındık
Yukarı kapağı plaka vida (Fındık) Diş: 2 adet X M12X1.75
Üst kapak plakanın vida merkezi mesafesi: 159 mm
Alt kapağı plaka vida (Fındık) Diş: 2 adet X M12X1.75
Alt kapak plakanın vida merkezi mesafesi: 159 mm
Gaz deliği / hava girişi / hava montajı
Gaz deliği / hava girişi: 1/4NPT, Kombine Stud / Hava girişi Stud
Kapak plağı
Üst kapak plakanın çapı (genişliği): 289 mm
Alt kapak plakanın çapı (genişliği): 289 mm
Kauçuk çukurlar
Lastik Altları MAX Diametresi: 406 mm
Sıkıştırılmış Yükseklik: 104 mm / 4.1 inç
En yükseklik: 391 mm
İş Hareketi: 287 mm
Buffer blok / Buffer blok
Bump Bloğu ile
Girdle Hoop / Girdle Ring
Girdle Hoop ile: One Pieces of Girdle Hoop
Sıkıştırılmış plakalar ile toplam ağırlık 7,7 kg
Titreme yalıtımı - dinamik karakteristik değerler
Tasarım yüksekliği H: tavsiye edilen 285mm, minimum 265mm
Basınç p [bar] 345678 Vol V [l]
İsteğe göre ek türler Güç (Yük) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
Çeşme hızı [N/cm] 1770 2250 2700 3180 3640 4100
Doğal frekans [Hz] 1.5 1.5 1.5 1.4 1.4 1.4
Pnömatik uygulama - statik özellik değerleri
Güç F [kN]
Basınç p [bar] 345678 Vol. ((l))
Yükseklik H [mm] 320 14.9 20.4 25.9 32.0 37.6 43.7 26.0
280 18.5 24.5 31.0 38.1 45.0 51.7 23.2
240 21.1 28.0 35.5 43.3 50.3 57.9 20.5
200 23.1 30.7 38.5 47.1 54.8 62.8 17.5
M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1
120 26.2 34.8 43.4 52.9 61.5 70.6 10.8

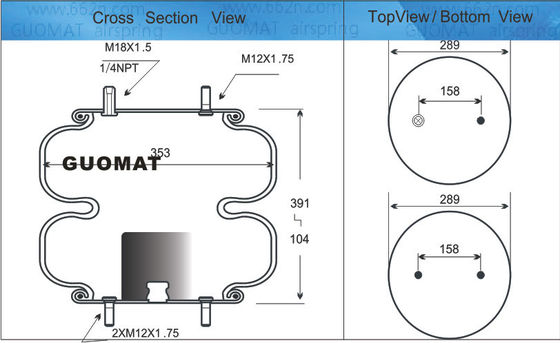

GUOMAT 2B7557 hava yayınının çizimi ve verileri:
