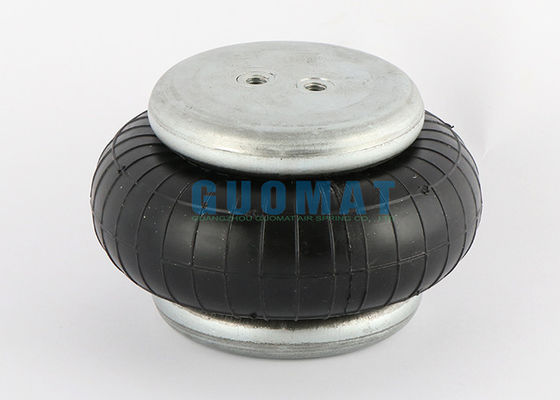

Tek Katlı Konvolütlü Endüstriyel Hava Yayı Contitech FS 40-6 CI G1/8 Gaz Deliği ile
Ürün Açıklaması
|
CONTITECH
|
FS 40-6 1/8 M8
|
|
PHOENIX
|
SP1B04
|
|
WEFORMA
|
WBE100-E1
|
Ürün Adı : Hava Yayı
Üretim Yeri : GuangDong, Çin
Garanti : 1 Yıl Garanti
Malzeme : Doğal Kauçuk ve Çelik
Paket : Güçlü Kahverengi Karton
Uygulama Alanı: Spor Ekipmanları, Hassas Aletler,
Deneysel Ekipmanlar, Test Tezgahı Ekipmanları, vb.
Taşıma Aralığı: 50-500KG
GUOMAT Hava Yayı
Hava yayı teknolojisi, endüstriyel ekipmanların şok emilimine uygulanır, bu da ekipmanın çalışma verimliliğini ve ekipmanın güvenli hizmet ömrünü etkili bir şekilde artırabilir. Hava yayları, sıradan çelik yaylar gibi dahili çalışma çubuklarına, pistonlara veya kayar contalara sahip değildir, bu da aktüasyon veya hidrolik silindirlerin kullanım maliyetini büyük ölçüde azaltır ve müşteriler için daha fazla ekonomik fayda sağlar.
Özellikler: düşük maliyet, geniş spesifikasyon aralığı; uzun hizmet ömrü, bakım ve yağlama gerektirmez, dahili kumanda kolu veya piston yok; sürtünme etkisi yok, yumuşak ortam; bükülme kapasitesi, yanal yük kapasitesi, kompakt orijinal yükseklik.
FS 40-6 Teknik Veriler
Üst Kapak Plakası Çapı : 90mm
Alt Kapak Plakası Çapı : 90mm
Vida ve Hava Deliği Arasındaki Mesafe : 20mm
Alt Kapak Vidaları Arasındaki Merkez Mesafe : 20mm
Üst Kapak Plakası Vidası (Somun) Dişi : 1XM8X1.25
Alt Kapak Plakası Vidası(Somun)Dişi : 2XM8X1.25
Gaz Deliği : G1/8
Kauçuk Körük Maksimum Çapı : Maks. 145mm
Çalışma Strok : MAKS 110mm ila MİN 50mm
Maksimum Yükseklik : 110mm
Minimum Yükseklik : 50mm
Sıkıştırma Yüksekliği : 60mm
OEM Orijinal Ekipman Üreticisi
Contitech FS 40-6 CI
Contitech FS 40-6 M8
Contitech FS40-6 CI G1/8
Contitech FS 40-6 CI G1/8 M8
Phoenix SP 1B04
Phoenix SP1B04
Phoenix SP1B 04
Weforma WBE100-E1
Weforma WBE 100 E1
Weforma WBE 100-E1
Min.basınç------0 bar
Min.yüksekliğe geri dönüş kuvveti-------≤120N
Genel ağırlık sıkıştırılmış plakalarla-------------0.9kg
Titreşim İzolasyonu - Dinamik Karakteristik Değerler
-------Tasarım Yüksekliği H :Önerilen 90mm,minimum 70mm
|
Basınç P ［bar］
|
3
|
4
|
5
|
6
|
7
|
8
|
Hacim V ［I］
|
|
Kuvvet (Yük) ［KN］
|
1.7
|
2.3
|
2.8
|
3.4
|
3.8
|
4.4
|
0.5
|
|
Yay Oranı ［N/cm］
|
760
|
990
|
1220
|
1480
|
1610
|
1820
|
|
Doğal Frekans［Hz］
|
3.5
|
3.3
|
3.3
|
3.3
|
3.2
|
3.2
|
Pnömatik Uygulama-Statik Karakteristik Değerler
Kuvvet (kN)
|
Basınç P ［bar］
|
3
|
4
|
5
|
6
|
7
|
8
|
Hacim V ［I］
|
|
Yükseklik H ［mm］
|
100
|
1.2
|
1.6
|
2.0
|
2.5
|
3.0
|
3.4
|
0.6
|
|
90
|
1.7
|
2.2
|
2.8
|
3.4
|
3.9
|
4.4
|
0.5
|
|
80
|
2.1
|
2.8
|
3.5
|
4.2
|
4.9
|
5.3
|
0.5
|
|
70
|
2.3
|
3.2
|
3.9
|
4.7
|
5.4
|
6.2
|
0.4
|
|
60
|
2.6
|
3.5
|
4.3
|
5.2
|
6.1
|
6.9
|
0.3
|
Diğer Tek Katmanlı Hava Yardım Yayları
|
GUOMAT Numarası
|
1B7070
|
1B5010
|
1B1209
|
|
Çapraz ReferansNumarası
|
Contotech:FS 70-7
Phoenix:SP1B05
B-osch:822419002
Festo:EB-165-65
Weforma:WBE200-E1
|
Firestone:W01-358-7731
|
Firestone:W01-M58-6165
Contitech:FS120-9
Dunlop(FR):8''x1 s08101
B-osch:822419003
Festo:EB-215-80
Norgren:PM/31081,(8x1)
Weforma:WBE300-E1
Airtech:140293
Airtech:140293
Megatech:1S12
|
