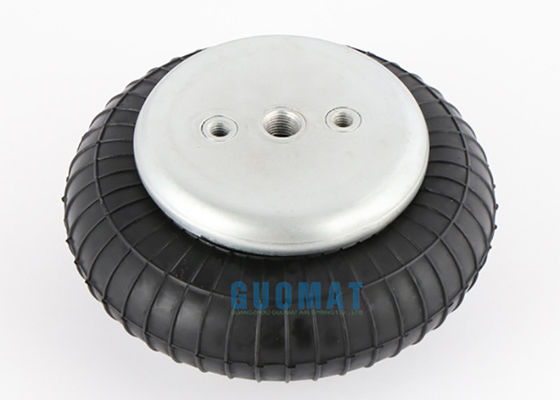

EB-165-65 Festo Hava Yaylı Aktüatör Contitech FS70-7 Makine İçin Endüstriyel Hava Kaldırma Çantaları Titreşimi Azaltır
OEM Orijinal Ekipman Üreticisi:
| OEM Referans Numaraları |
| GUOMAT PARÇA NO.:1B7070 |
|
Phoenix PARÇA NO.: SP 1 B 05
Phoenix PARÇA NO.: SP1B05
Phoenix PARÇA NO.: SP 1B05
|
| Bosch: 822419002 |
|
Festo PARÇA NO.: EB-165-65
Festo PARÇA NO.: EB 165 65
Festo PARÇA NO.: EB16565
|
|
Weforma PARÇA NO.: WBE 200-E1
Weforma PARÇA NO.: WBE200-E1
Weforma PARÇA NO.: WBE200E1
|
|
Contitech PARÇA NO.: FS 70-7
Contitech PARÇA NO.: FS70-7
Contitech PARÇA NO.: FS707
|
GUOMAT: 1B707 Özel parametreler ve özelliklerEB-165-65 :
Üst Kapak Plakasının Vida Merkez Mesafesi: 1,75 inç / 44,5 mm
Alt Kapak Plakasının Vida Merkez Mesafesi: 1,75 inç / 44,5 mm
Kauçuk Körük Doğal Çap: 150 mm
Kauçuk Körükler MAX Çapı: Φ165 mm
Çalışma Stroku: MAX 110 mm - MIN 50 mm
Maksimum Yükseklik: 4,33 inç / 110 mm
Minimum Yükseklik: 1,97 inç / 50 mm
Üst Plaka Deliği / Saplama: 3 Adet
Üst Plaka Deliği / Saplama: 2 AdetXM8X1.25
Alt Plaka Deliği / Saplama: 2 AdetXM8X1.25
Hava girişi: G1 / 4
Üst Kapak Plakası: 4,13 inç / 105 mm
Alt Kapak Plakası Çapı: 4,13 inç / 105 mm
Daraltılmış Yükseklik: 2,36 inç / 60 mm
| 1B7070 Titreşim izolasyonu - dinamik karakteristik değerlerEB-165-65 |
| Tasarım yüksekliği H: önerilen 90 mm, minimum 70 mm |
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Cilt V [l] |
| Kuvvet (Yük) [KN] |
2.7 |
3.7 |
4.7 |
5.7 |
6.6 |
7.7 |
9 |
| Yay oranı [N / cm] |
1040 |
1270 |
1530 |
1770 |
2060 |
2325 |
9 |
| Doğal frekans [Hz] |
3.1 |
2.9 |
2.9 |
2.8 |
2.8 |
2.7 |
9 |
notlar:
• Körük silindiri yalnızca
Körük havalı yayını iş parçasına doğru sürün, aksi takdirde strok limiti durdurması strokun sonunda donatılmalıdır, aksi takdirde körükler aşırı yüklenir
• Körük silindiri pnömatik yayını minimum yüksekliğe bastırmak için bir sıfırlama kuvveti gereklidir.Genellikle bu, bir yük uygulanarak elde edilir.
• Üst ve alt plakaların tüm yatak yüzeyi kuvveti absorbe etmek için kullanılmalıdır.
• Körük silindiri hava yayını sökmeden önce boşaltılmalıdır
• Çalışma sırasında kauçuk körük hava yayı diğer parçalarla temas etmemelidir
| 1B7070 Pnömatik uygulama - statik karakteristik değerlerEB-165-65 |
| Zorla F [kN] |
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Cilt [l] |
| Yükseklik H [mm] 100 |
2.2 |
3.1 |
4 |
4.8 |
5.7 |
6.6 |
1 |
| 90 |
2.7 |
3.6 |
4.6 |
5.6 |
6.5 |
7.5 |
0.9 |
| 80 |
3.1 |
4.1 |
5.1 |
6.2 |
7.3 |
8.3 |
0.8 |
| 70 |
3.4 |
4.5 |
5.6 |
6.7 |
7,9 |
9 |
0.7 |
| 60 |
3.6 |
4.8 |
6 |
7.2 |
8.4 |
9.5 |
0.6 |
Hava yayı lastik hava yastıklarının aşınma direnci nasıl artırılır?
Günümüzde, Çin'in GUOMAT hava yaylarının kalitesi, birkaç yıllık bir hizmet ömrü ile gittikçe daha iyi hale geliyor.Çin GUOMAT hava yayları ile ithal hava yayları arasındaki boşluk gittikçe küçülüyor.
Doğru kullanım ve bakım, pnömatik yayların ömrünü uzatmanın yollarıdır.Bakım, pnömatik yayın ömrünü uzatabilir. Pnömatik yay lastik balonun mükemmel kalitesine dayanmalıdır.Üretim sürecinde, hangi yöntemler hava yayının ömrünü uzatabilir? Hava yaylı kauçuk hava yastıklarının aşınma direnci Vulkanizasyon sürecindeki en temel çalışmaların yanı sıra aşağıdaki noktalara da dikkat etmeniz gerekir: 1.Sıradan dolgu maddelerinin partikül boyutu ne kadar küçükse, dağılabilirlik, yüzey aktivitesi ve yapısal yapı o kadar düşük ve aşınma direnci o kadar kötüdür. 90-100 kısım BR, 60-70 kısım yağla uzatılmış SBR ve 50'dir. -SBR ve IR.55 kısımları, NR 45-50 kısımdır.
Hava yayı 1B7070 çaprazının ayrıntılı verileriEB-165-65:
Hava yayı 1B7070'in detay resimleri:
