1B5-520 Tek kabuklu kauçuklu hava bellow 579-912-52 taşıyıcı kemer ekipmanları hava yayı

1B5-520 Tek kabuklu kauçuklu hava bellow 579-912-52 taşıyıcı kemer ekipmanları hava yayı

Ürün Bilgisi

GUOMAT Numarası 1B5520

Goodyear Numarası 1B 5-520

Goodyear Numarası 1B5 520

Goodyear Numarası 579-912-520

Goodyear Numarası 579 912 520

Goodyear Numarası 579912520

Enidin Inc. YI-1B5-520

Enidine Inc. YI 1B5 520

Enidin Inc. YI1B5520

Teknik veriler

Üst kapağı

Üst kapak plakanın çapı: 3.4'

Havalandırma: 1/4' veya 3/4'

Döşeme h3/8'-16 UNC-2BX5/8' derinlik

Filtrelenmiş delikler arasındaki orta mesafe: 1.75'

Alt kapak plağı

Alt kapak plakanın çapı: 3.4'

Girdi deliği: 3/8'16 UNC-2BX5/8' derinliği

Filtrelenmiş delikler arasındaki orta mesafe: 1.75'

Kauçuk çukurlar

En fazla dış çapı: 6.5'

Maksimum yüksekliği: 5.8'

Min yüksekliği: 1.8'

Sıkıştırılmış yükseklik: 4'

Yük aralığı: 190-1500 lb.

Tasarım Yüksekliği Aralığı(İzolatör): 3,5 - 5,0 inç

Kullanılabilir Hız (ACTUATOR): 3.0 in

Montaj Ağırlığı: 1.4 lb

Sıkıştırma Gücü 0 PSIG (APPROS): 40 lb

0 PSIG'de nominal serbest dikme yüksekliği: 4.3 inç

Endüstriyel Hava Kaynaklarının Taşıyıcı Kemeri Ekipmanlarında Uygulanması

Uygulama senaryoları:
Taşıma bandı ekipmanları, özellikle yüksek hızlı, ağır yük veya uzun mesafeli taşıma senaryolarında, çalışma sırasında malzeme çarpması, motor titreşimi veya mekanik aktarım nedeniyle sıklıkla titreşmektedir.

Çözüm: Sıkıştırılabilirlik ve amortizasyon özelliklerinden yararlanarak titreşimleri absorbe etmek için ekipman destek noktalarına hava yayları monte edin (örneğin tahrik cihazları, destekler veya çerçeveler).

Etkisi: Ekipmanın yapısal yorgunluğunu azaltır, gürültüyü azaltır ve konveyör kemerleri ve rulmanlar gibi kilit bileşenleri korur.

Tipik Uygulama Vakaları

Madenlerde uzun mesafe taşıyıcı bantlar:
Başlangıç-durma sırasında çarpma kuvvetini hafifletmek ve kemer yırtılmasını önlemek için tahrik rulonunda ve yönlendirme rulonunda hava yayları kullanılır.

Otomatik depolama ve sınıflandırma hatları:
Çeşitli sınıflandırma istasyonlarının ihtiyaçlarını karşılamak için konveyör bandının yüksekliği hava yayları ile ayarlanır.

Ağır malzeme taşıyıcıları:
Düzgün olmayan malzeme dağılımından kaynaklanan yapısal deformasyonu önlemek için yükü dinamik olarak dengeleyin.

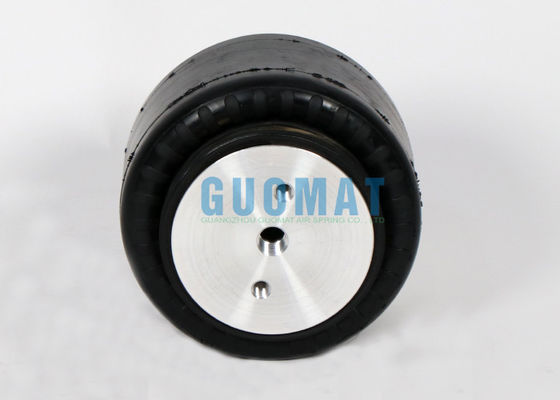

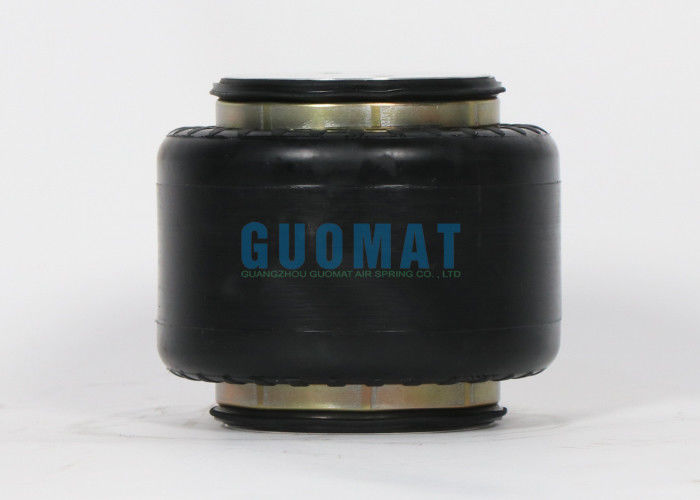

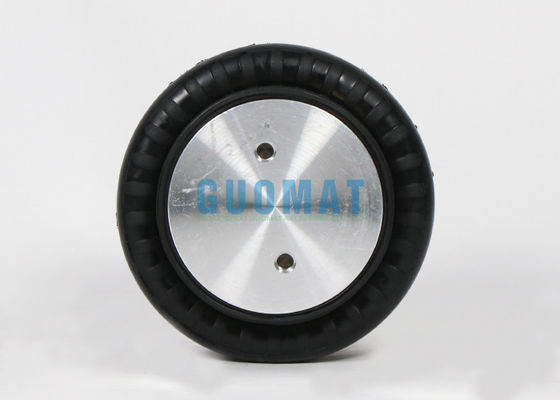

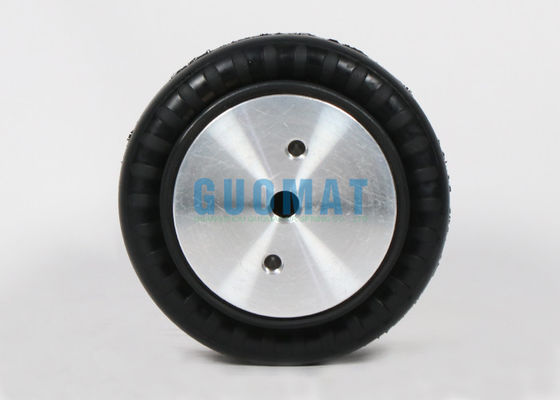

Ürün Resimleri
