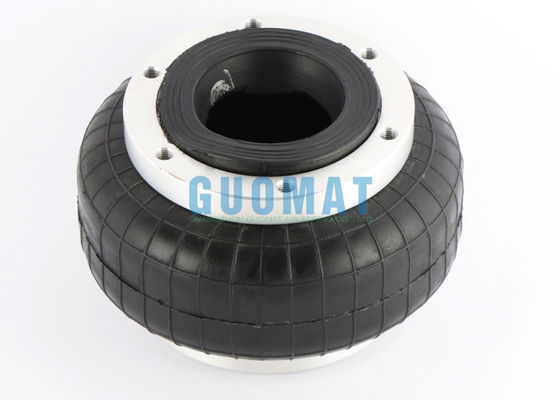

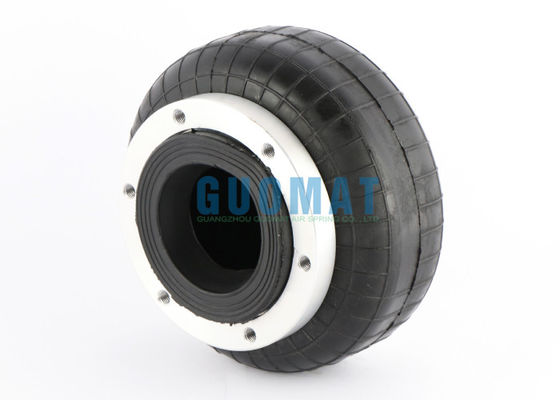

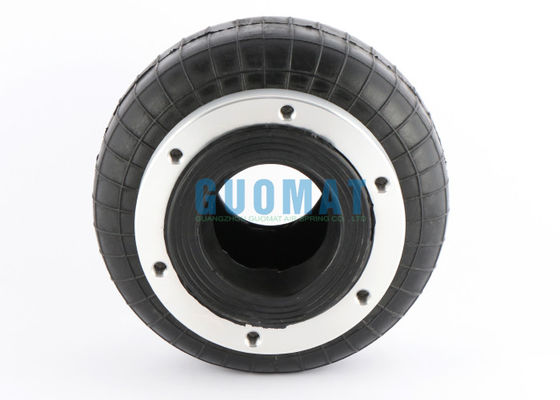

Tek kıvrımlı endüstriyel hava yayı 88540 / 88820 Flanş halkası olan kauçuk hava torbaları

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	1H5082

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 ADET
Fiyat:	$79.9-89.9/pc
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Türü:	Flanşlı Körük	Garanti:	12 Aylık
Malzeme:	Kauçuk + Çelik	Paketleme:	KARTON/PALET
Flanş Halkası:	İle birlikte	Geçmek:	TORPRESS 110
Örnek:	Kullanılabilir	Vida:	M8
Vurgulamak:	88820 Endüstriyel hava yayı , 88540 Endüstriyel hava yayı , Flanş Halkası Endüstriyel Hava Baharı

Tek kıvrımlı endüstriyel hava yayı 88540 / 88820 Flanş halkası olan kauçuk hava torbaları

Ürün Tanımı

Açıklama	Tek kabuklu endüstriyel hava yayı
Bölüm No.	1H5082
Malzeme	Kauçuk + Çelik halka
Garanti	1 yıl
Çelişkili	Tek kişilik
Uygulama	Endüstriyel makine için
Üst plaka vida	6 adet M8×1.25
Alt levha vida	6 adet M8×1.25
Flanş	Onunla
Yükseklik	120 mm
Kauçuk Bellow Diametresi	180 mm

Tarayıcılar için Endüstriyel Hava Kaynaklarını Nasıl Kurulur
1Konum ve sabitleme
Montaj noktasını işaretle: Tasarım çizimlerine veya çarpma amortizörünün orijinal konumuna göre, hava yayınının montaj noktasını tarama tabanında ve taban platformunda işaretle.
Başa yerleştirin: Eğer bir destek gerekirse, önce desteklemeyi tarayıcı tabanına sabitleyin (düz olduğundan emin olun, kontrol için bir seviye kullanın).
Hava yayının alt flensini veya vidalarını destekleyiciye veya taban platformuna sabitleyin ve henüz tamamen sıkıştırmayın.

2Hava yayını bağlayın.
Mekanik sabitleme: Hava yayının üst kısmını tarama tabanına bağlayın ve eksantrik yüklenmeyi önlemek için çubukların simetrik ve eşit şekilde sıkıştırıldığından emin olun.Vibrasyonun vidaların gevşemesine neden olmasını önlemek için gevşeme karşıtı yıkayıcılar kullanın.

Hava hattı bağlantısı: Hava borusunu hava kaynağının hava girişine bağlayın ve eklemin mühürlendiğinden emin olun (ham bant veya iplik yapıştırıcı kullanılabilir).
Sonraki basınç ayarlamasını kolaylaştırmak için hava hattına basınç düzenleyici bir valf ve bir basınç ölçümü yerleştirin.

3Inflasyon ve ön testler
Yavaş şişme: Hava pompasını çalıştırın ve hava kaynağını tasarıma göre basıncın% 50'sine kadar yavaş yavaş şişirin..
Hava yayının pozisyonunu ayarlayın, tarama tabanının düzeyde olduğundan emin olun ve sonra tüm vidaları tamamen sıkın.

Basınç ayarlama: Belirtilen çalışma basıncına kadar şişirin (üretici parametrelerine bakın) ve tarayıcının düz ve istikrarlı olup olmadığını kontrol edin.

4. Son hata ayıklama
Yüksüz test: Tarayıcıyı çalıştırın ve titreşim amplitudunu ve hava yayının tepkisini gözlemleyin.

Yük testi: Çalıştırmak için malzeme ekleyin, hava yayınının sıkıştırılması / sıçramasının pürüzsüz olup olmadığını ve basıncın istikrarlı olup olmadığını kontrol edin.

Basıncı ince ayarlayın: En iyi şok emici etkisi sağlamak için titreşim durumuna göre hava basıncını ince ayarlayın (çok yüksek basınç şok emiciyi azaltacaktır,ve çok düşük basınç yetersiz desteğe neden olabilir).

Flanş halkası olan tek sarmal hava yayı

Model	Standart Kod	Yüksek sıcaklık kodu	Bağlantı	Maksimum dozaj	Min.Yükseklik	Yükseklik	Statik Yükseklik	Etki. Alan	Kaptan Dan.	Sıklık daN	Sertlik daN/mm
16	93029	93086	P1	153	46	91	70	86	600	250	21
131	94047	---	P1	165	50	110	95	95	665	185	14.5
110	93113	93114	P1	210	51	151	101	180	1260	154	18.8
	88540	93079	F1	210	45	145	95	180	1260	154	18.8
	88820	89023	F1	210	45	145	95	180	1260	154	18.8
116	93027	---	P1	231	46	152	100	180	1260	165	20.5
19	94016	95015	P2	325	51	151	127	450	3150	158	41.5
19	94014	---	F2	325	43	143	127	450	3150	158	41.5
