Üçlü Çemberli Hava Bahçesi M12X1.75 Stud Enjeksiyon Kalıplama Makinesi Destek ve Düzleştirme

Ürün ayrıntıları:

Menşe yeri:	Guangdong, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	3b5601

Ödeme & teslimat koşulları:

Min sipariş miktarı:	6 ADET
Fiyat:	$69.9-79.9/pc
Ambalaj bilgileri:	Güçlü Karton Kutu Veya Müşterilerin İhtiyaç Duyduğu Gibi
Teslim süresi:	2-8 iş günü
Ödeme koşulları:	L/C, T/T, Western Union
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Adı:	Üçlü kıvrımlı kauçuk hava süspansiyon yayı	Malzeme:	Kauçuk + Çelik
Garanti:	12 Aylık	Örnek:	Kullanılabilir
Operasyon:	Gaz dolu	Felç:	117mm-460mm
evrişim:	3	Kombinasyon:	1/4nptf, m18x1.5
Vurgulamak:	Düzleştirme Enjeksiyon Kalıplama Makinesi Hava Baharı , Üç Katlı Körük

Üçlü Çemberli Hava Bahçesi M12X1.75 Stud Enjeksiyon Kalıplama Makinesi Destek ve Düzleştirme

Ürün Bilgisi

Üreticiler: GUOMAT

Uygulama:Çeşitli endüstriyel ekipmanlarda ve mekanik sistemlerde yaygın olarak kullanılır.

Teknik veriler

Kapak plağı	Üst kapak plakanın çapı:231mm
Kapak plağı	Alt kapak plakanın çapı:231mm
Hava girişi	1/4 NPTF
Kör Fındık	Alt kapak plakanın vida merkezi mesafesi:157.5mm
	Üst kapağı levhası vida (Fındık) Diş:M12X1.75
	Alt kapak plaka vida (Fındık) Diş:2XM12X1.75
Kauçuk Bellow	Lastik Bellow MAX çapı:330mm
	İş Hareketi:MAX 460mm'den MIN 117mm'e kadar
	Maksimum Yükseklik:460mm
	Minimum Yükseklik:117mm
	Sıkıştırma Yüksekliği:343mm

CNC İşlem Merkezlerinde Üçlü Çemberli Hava Yastıklarının Uygulama Vakaları

CNC işleme merkezleri titreşim kontrolü ve istikrar için son derece yüksek gereksinimlere sahiptir.Hafif titreşimler, işleme doğruluğunun azalmasına neden olabilir (örneğin zayıf yüzey kabalığı ve artan alet aşınması)Geleneksel şok emici çözümler (kumik yastıklar veya çelik yaylar gibi) hem yüksek sertlik hem de dinamik titreşim yalıtım gereksinimlerini dikkate almak zordur.Üçlü sarmal, eşsiz yapısal tasarımı nedeniyle hassas makine aletlerinin titreşim yalıtımı için ideal bir seçim haline geldi..

Yüksek hassasiyetli beş eksenli CNC işleme merkezlerinin titreşim yalıtımı

Sorun:

Alüminyum alaşımlı havacılık parçalarını işlediklerinde, yüzeyde titreşim çizgileri görünür (Ra değeri standardı aşar).
Atölyenin zeminindeki titreşim (örneğin yakındaki forklift çalışması gibi) alet makinesinin tabanına aktarılır.

Çözüm:

Orijinal çelik yayları değiştirmek için makine aletinin tabanına 8 adet hava yastığı seti (1,5 ton/parça yük) yerleştirin.
Hava basıncı sensörü + PLC kontrol sistemi ile hava yastığının basıncı (± 0.01MPa) gerçek zamanlı olarak ayarlanır.

Etkisi:

Titreşim iletim hızı %90 azalır (ölçülen titreşim hızlandırması 0,5 m/s2'den 0,05 m/s2'ye düşürülür).
Yüzey kabalığı Ra değeri 1.6μm'den 0.4μm'e yükseltilmiştir.

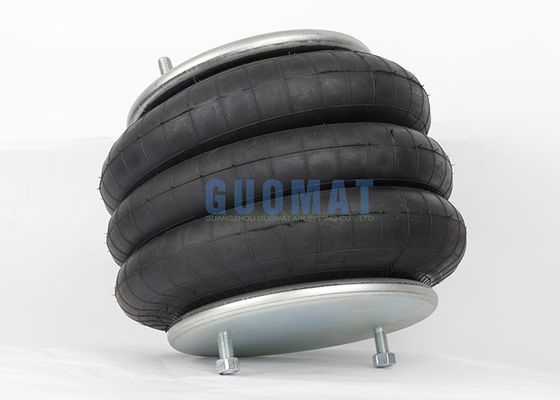

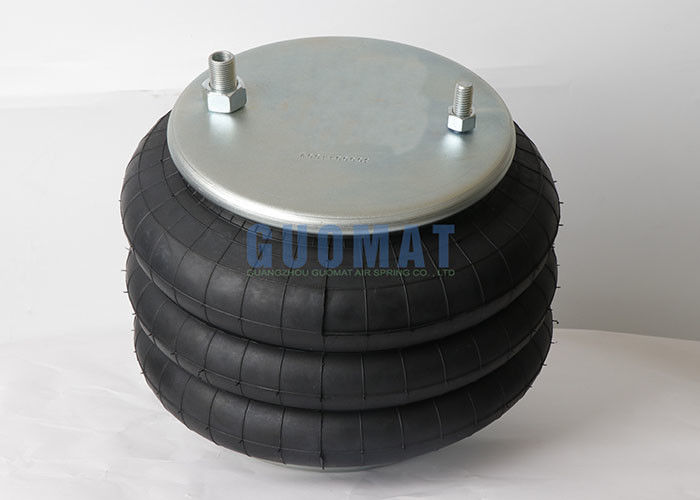

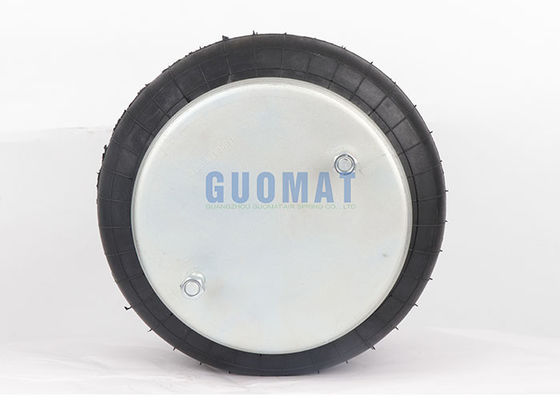

Ürün Görüntüsü
